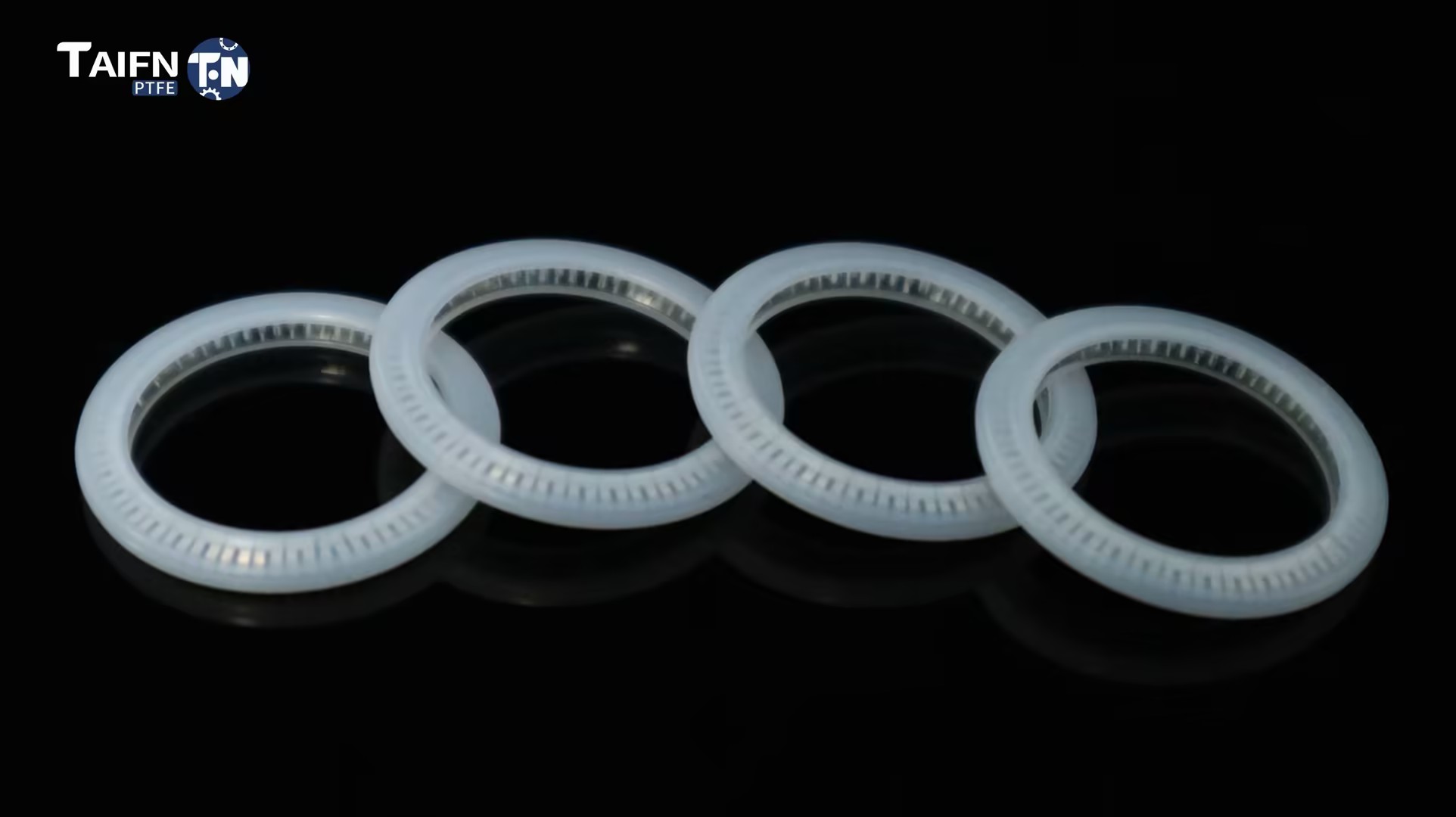

U-Tipi Yaylı Enerjili Conta

U Tipi Yay Enerjili Conta, U şeklinde bir PTFE kılıf ve dahili bir metal yaydan oluşur; bu da onu statik, ileri geri hareket eden ve döner uygulamalar da dahil olmak üzere çok çeşitli çalışma koşullarına uygun hale getirir. PTFE sızdırmazlık çözümlerinin profesyonel bir tedarikçisi olan Taifno, ISO 9001 ve ISO 14001 sertifikalarına sahiptir ve ürünlerimiz CE ve FDA gibi standartlara uygundur. OEM özelleştirme hizmetleri sunuyoruz; lütfen başvuru ayrıntılarınızı göndermekten çekinmeyin; bir fiyat teklifi sunacağız ve 24 saat içinde takip edeceğiz.

Talep Gönder

Ürün Açıklaması

U tipi yay enerjili conta içindeki yay, sıfır basınç koşulları altında sızdırmazlık kuvveti sağlar; Sistem basıncı U şeklindeki boşluğa girdiğinde sızdırmazlık dudaklarını mile karşı daha sıkı bir şekilde zorlar; basınç ne kadar yüksek olursa conta da o kadar sıkı olur.

Ayrıca, PTFE malzemesi mükemmel evrensel kimyasal direnç ve -180°C ile +200°C arasında geniş bir çalışma sıcaklığı aralığı sunar; 40 MPa'ya (dinamik) / 60 MPa'ya (statik) kadar basınçları ve 15 m/s'ye kadar doğrusal hızları destekleyerek çok çeşitli çalışma koşullarına uygun olmasını sağlar.

U Tipi Yay Enerjili Conta Nedir?

U tipi yay enerjili conta, içinde metal yay bulunan PTFE U şeklinde bir cekettir. Çubuk (iç sızdırmazlık) veya piston (dış sızdırmazlık) uygulamaları için tasarlanmış tek yönlü sızdırmazlık elemanıdır.

Nasıl çalışır:

Sıfır basınç: Yay, ilk sızdırmazlık kuvvetini sağlar, sistem basınç altında olmadığında bile sızdırmazlık sağlar

Basınç altında: Sistem basıncı U boşluğuna girer ve sızdırmazlık dudaklarını birleşme yüzeyine karşı daha sert bir şekilde iter, basınç = daha sıkı sızdırmazlık

Kendi kendine enerji verir: Yay, aşınmayı, donanım toleranslarını ve termal döngüyü telafi eder, zaman içinde sızdırmazlık kuvvetini korur

U Tipi ve V Tipi: Hangisine İhtiyacınız Var?

Özellik	U Tipi	V-Tipi
Sızdırmazlık Yönü	Radyal - piston çubukları, valf gövdeleri	Eksenel — flanşlar, kapaklar, uç yüzler
En İyisi	Dinamik sızdırmazlık (karşılıklı/döner)	Statik sızdırmazlık
Basınç Aralığı	40-60 MPa'ya kadar	60 MPa'ya kadar
Hız	15 m/s'ye kadar (karşılıklı)	Daha düşük - statik veya düşük hızlı döner

Neden U-Tipi'ni Seçmelisiniz?

Sorun	U-Tipi Sorunu Nasıl Çözüyor?
O-halkalar sıfır basınçta sızıntı yapıyor	Yay sızdırmazlık kuvveti sağlar — "başlangıç sızıntısı" olmaz
Kauçuk kimyasallarda bozunur	PTFE ceket kimyasal olarak inerttir — pH 0-14, evrensel direnç
Elastomerler +150°C'nin üzerinde bozulur	-180°C ile +200°C arası
Yüksek sürtünme – yapışma-kayma	PTFE en düşük sürtünmeye sahiptir; düzgün hareket eder, yapışmaz
O-halkalar hareketli millerde arızalanıyor	İleri geri hareket ve dönme hareketi için tasarlandı — dinamik sızdırmazlık
Sık değiştirme	Yay, aşınmayı telafi eder; aylarca değil, yıllarca dayanır

Karşılaştırma ve Seçim Kılavuzu

U Tipi vs O-Ring vs V Tipi

Özellik	U Tipi Yaylı Conta	O-Ring	V-Tipi Yaylı Conta
Sıfır Basınç Sızdırmazlığı	✅ Evet — yay kuvvet sağlar	❌ Hayır	✅ Evet
Basınç – Dinamik	40 MPa'ya kadar	Ilıman	Daha düşük
Basınç – Statik	60 MPa'ya kadar	Ilıman	60 MPa'ya kadar
Sıcaklık	-180°C ila +200°C	-180°C ila +200°C	-180°C ila +200°C
Kimyasal Direnç	★★★★★ evrensel	★★☆☆☆	★★★★★
Sürtünme	★★★★★ en düşük	★★★★☆	★★★★★
Şaft Hareketi	Pistonlu ve döner	Yalnızca statik	Statik/düşük hızlı
Aşınma Tazminatı	✅ Yay telafisi	❌ Hayır	✅ Evet
En İyisi	Piston çubukları, valf gövdeleri	Genel statik	Flanşlar, kapaklar
Maliyet	$$$	$	$$$

Hızlı Seçim Kılavuzu

Eğer Hizmetiniz...	Seçmek...
Piston çubukları, valf gövdeleri - ileri geri hareket	Helisel/konsol yaylı U Tipi
Döner miller — düşük hızda dönüş	Konsol yaylı U Tipi
Flanşlar, kapaklar, uç yüzler – statik sızdırmazlık	V-Tipi
Genel amaçlı, düşük maliyetli, temiz ortam	O-Ring
Yüksek basınç (60 MPa'ya kadar)	Yedek halkalı U Tipi
Aşırı sıcaklık (-180°C ila +200°C)	Elgiloy/Hastelloy yaylı U Tipi
Gıda/ilaç teması — FDA uyumluluğu	İşlenmemiş PTFE ceketli U Tipi

Birincil Uygulamalar

Endüstri	Başvuru
Kimyasal İşleme	Pistonlu pompalar, valf gövdeleri, reaktörler — asitler, solventler, agresif kimyasallar
İlaç	Steril işleme, doldurma ekipmanı — FDA/USP, CIP/SIP sterilizasyonu
Yiyecek ve İçecek	Sıhhi vanalar, dolum makineleri — FDA uyumluluğu, CIP sıvıları
Yarı iletken	Yüksek saflıkta gaz ve kimyasal contalar, vakum sistemleri — ultra saflıkta
Petrol ve Gaz	Kuyu başı ekipmanı, kontrol vanaları, pompalar - yüksek basınç, H₂S
Havacılık	Hidrolik sistemler, yakıt sistemleri — aşırı sıcaklık, yüksek güvenilirlik

Gerçek Dünya Uygulamaları

Örnek Olay 1: Kimyasal Pompa - 3 Kat Daha Uzun Ömür

Zorluk: Bir kimya fabrikası, solventlerle çalışan pistonlu pompalardaki kauçuk O-halkalarını şişme ve sertleşme nedeniyle her 2-3 ayda bir değiştiriyordu ve bu da üretim kesintilerine neden oluyordu.

Çözüm: Karbon dolgulu PTFE ceketli ve 316 paslanmaz çelik yaylı U tipi yay enerjili conta takıldı. Standart AS568A oluk tasarımı korunur.

Sonuç: Mühürler, kauçuğa göre 3 kat daha uzun, 9 aydan fazla dayandı. Sıfır sızıntı. Bakım aralıkları haftalardan mevsimlere kadar uzuyordu.

Vaka Çalışması 2: Farmasötik Dolgu — FDA Uyumluluğu

Zorluk: Bir farmasötik dolum makinesi, steril ürünü taşıyan döner valf için bir contaya ihtiyaç duyuyordu. Kauçuk O-halkaları FDA'nın çıkarılabilir madde testini geçemedi.

Çözüm: İşlenmemiş PTFE ceketli ve 316 paslanmaz çelik yaylı U tipi yaylı conta sağlanır. FDA uyumlu malzeme. Tam belgeler sağlandı.

Sonuç: FDA ekstrakte edilebilir madde testini geçti. Mühür tekrarlanan CIP/SIP sterilizasyon döngülerinden sağ çıktı. 18 ay boyunca değişim yok.

Not: Gerçek vaka sonuçları uygulama koşullarına göre değişiklik gösterir. Uygulamaya özel öneriler için bizimle iletişime geçin.

Factory Factory Factory Factory

Teknik Özellikler

Ürün Özellikleri

Parametre	Değer
Sıcaklık Aralığı	-180°C ila +200°C (dereceye bağlı)
Basınç – Dinamik	40 MPa'ya kadar (yedek halkalarla: 60 MPa'ya kadar)
Basınç – Statik	60 MPa'ya kadar
Hız — Pistonlu	15 m/s'ye kadar
Hız – Döner	1-3 m/s'ye kadar
Malzeme	PTFE kılıf + Paslanmaz Çelik yay (301/316)
Kimyasal Direnç	pH 0-14 — neredeyse evrensel
Sızdırmazlık Tipi	Radyal sızdırmazlık — çubuk veya piston

Ceket Malzemesi Seçenekleri

Seviye	En İyisi	Temel Avantaj	Kimyasal Limit
İşlenmemiş PTFE	Temiz kimyasallar, FDA uygulamaları, genel servis	Evrensel kimyasal direnç, en düşük sürtünme, FDA uyumlu	Yumuşak — daha düşük aşınma direnci
Karbon Dolgulu PTFE	Yüksek hız, ısı dağılımı, antistatik	Isı iletkenliği, geliştirilmiş sürünme direnci	Güçlü oksitleyiciler için değil
Cam Dolgulu PTFE	Aşındırıcı maddeler, yüksek aşınma, çamurlar	Artan mekanik mukavemet, aşınma direnci	HF veya güçlü alkali için değil
MoS₂ Dolgulu PTFE	Yapışkan ortam, düşük tork, gelişmiş kayganlık	Azaltılmış sürtünme, geliştirilmiş aşınma direnci	Asitleri oksitlemek için değil

Yay Malzemesi Seçenekleri

Yay Malzemesi	En İyisi
301 SS / 316 SS	Genel kimya hizmeti, orta sıcaklıklar
316L SS	Geliştirilmiş korozyon direnci — agresif kimyasallar, tuzlu su
Elgiloy®	Mükemmel korozyon direnci, yüksek sıcaklık - havacılık, kritik
Hastelloy® C-276	Aşırı korozyon direnci – son derece agresif kimyasallar, asitler
Inconel®	Yüksek sıcaklık dayanımı — aşırı ısı (+260°C+)

Yay Tipi Seçenekleri

Yay Tipi	En İyisi	Temel Özellik
Helisel Yay	Yüksek basınç, statik/düşük hızlı dinamik	En yüksek yük, tutarlı ön yükleme
Konsol Yayı	Dinamik sızdırmazlık, aşındırıcı ortam	Dudak kenarında yükleme — kazıma eylemi
V-Yay	Azaltılmış sürtünme, orta basınç	Yumuşak yay özelliği, düşük sürtünme

Taifno Kalite Güvencesi

%100 İşlenmemiş PTFE Reçine — yeniden öğütülmez, geri dönüştürülmüş malzeme yoktur. Tutarlı kalite, parti üstüne parti.

Hassas CNC İşlenmiş — Kalıp maliyeti yok. 5 mm'den 3300 mm çapa kadar özel boyutlar.

Tam İzlenebilirlik — Hammaddeden bitmiş contaya kadar her parti izlenebilir. Talep üzerine malzeme sertifikaları.

ISO 9001 Sertifikalı — ISO kalite yönetim sistemleri kapsamında sertifikalı üretim süreçleri.

Mevcut FDA Uyumlu Sınıflar — Virgin PTFE, FDA 21 CFR 177.1550 ve BfR gereksinimlerini karşılar.

Yay Alaşımları Mevcuttur — 301/316 SS standardı; Aşırı koşullar için Elgiloy, Hastelloy, Inconel.

Standart Oluk Uyumluluğu — AS568A, DIN 3771 standart O-ring oluklarına uyar.

Test Test Test Test

SSS

S: U tipi yay enerjili conta nedir ve ne zaman kullanmalıyım?

C: İçinde metal yay bulunan PTFE U şeklinde bir ceket. Hareketli millerde sıfır basınçtan yüksek basınca (60 MPa'ya kadar) kadar sızdırmazlık sağlar.

O-halkalar veya kauçuk dudaklı contalar arızalandığında, piston çubuklarında, valf gövdelerinde ve agresif kimyasallar, aşırı sıcaklıklar veya yüksek basınçla çalışan dinamik uygulamalarda kullanın.

U tipi ve V tipi: U tipi, piston çubukları ve valf gövdeleri için radyal sızdırmazlıktır. V tipi flanşlar ve kapaklar için eksenel sızdırmazlık sağlar.

Hareketli bir çubuğun sızdırmazlığını yapıyorsanız: U tipini seçin.

Bir flanş veya kapağın sızdırmazlığını sağlıyorsanız: V tipini seçin.

S: U tipi yaylı contanın maliyeti ne kadardır?

C: Maliyet çap, kılıf malzemesi, yay alaşımı, yay tipi ve miktarına bağlıdır. Standart boyutlar yaklaşık olarak X−X−Y'den başlar. Çizim başına özel boyutlar teklif edilir.

Yay alaşımı darbe maliyeti: 301/316 SS (standart, en düşük maliyet) → Elgiloy/Hastelloy (aşırı korozyon/yüksek sıcaklık, daha yüksek maliyet).

Yay türü maliyeti etkiler: Helisel (daha yüksek yük) vs konsol (dinamik kazıma) vs V-yay (düşük sürtünme).
