Taifno, özel işlenmiş PTFE parçalar sunan uzman bir üreticidir. Uzman ekibimiz CAD çizimlerinize, PDF dosyalarınıza ve hatta elle çizilmiş eskizlerinize dayalı bileşenler üretir. İşlenmemiş PTFE ve çeşitli dolgulu kaliteler (cam elyafı, karbon elyafı, molibden disülfit, bronz, PEEK vb. gibi) dahil olmak üzere, her biri belirli performans gereksinimlerini karşılamak üzere tasarlanmış çok çeşitli malzemelerle çalışıyoruz.
Bugün bir teklif isteyin; Çözümleri ve fiyatlandırmayı tartışmak ve ücretsiz örnekler sunmak için 24 saat içinde yanıt vereceğiz.

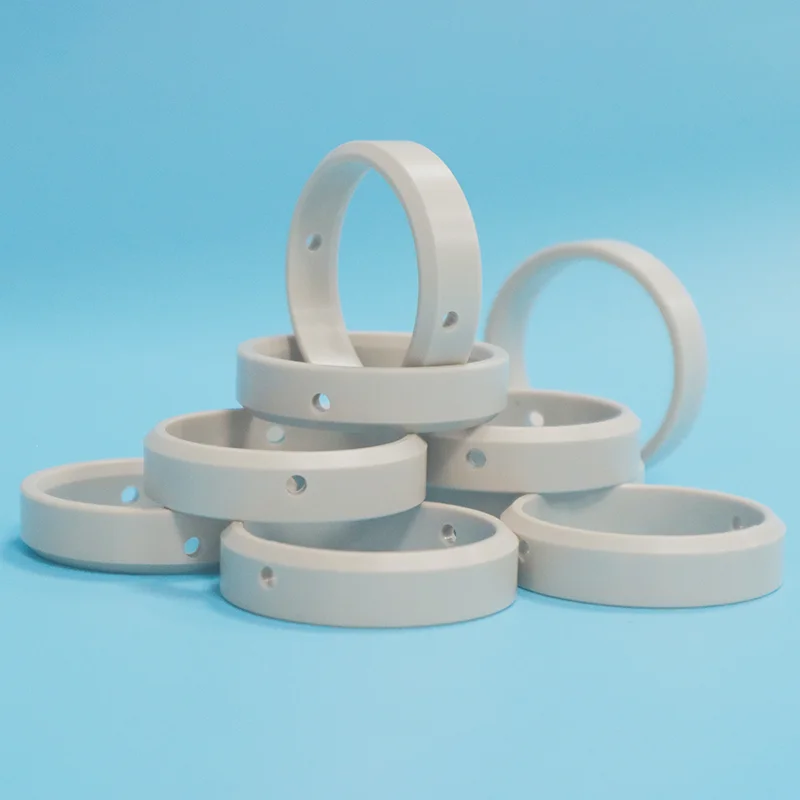

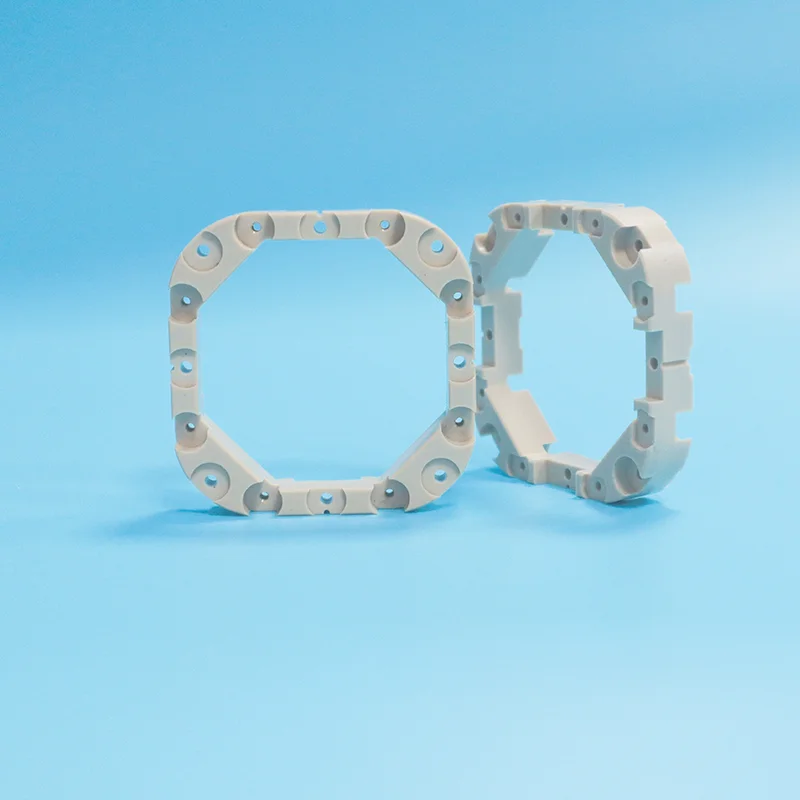

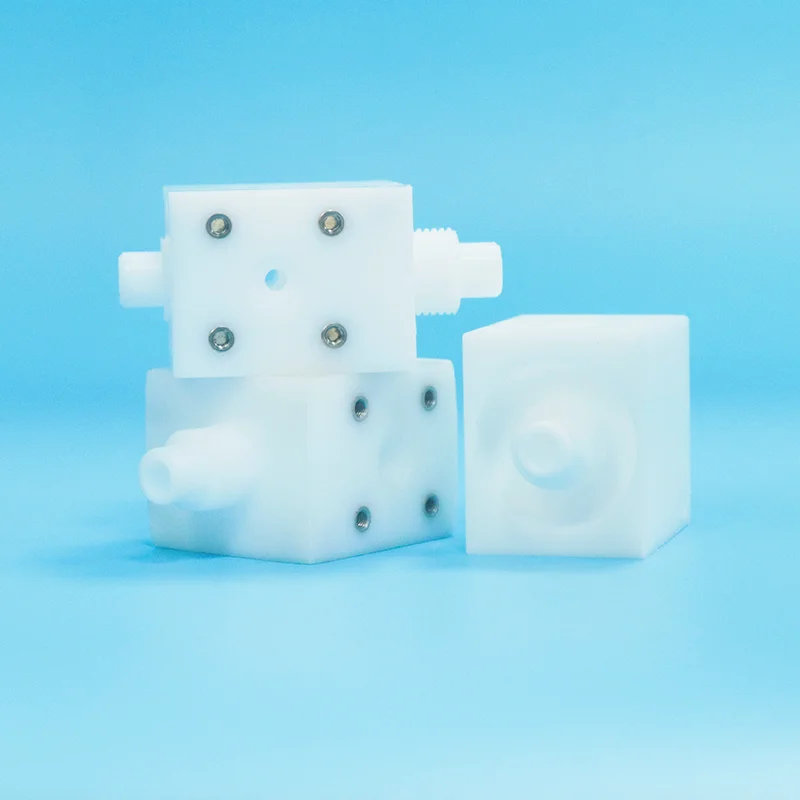

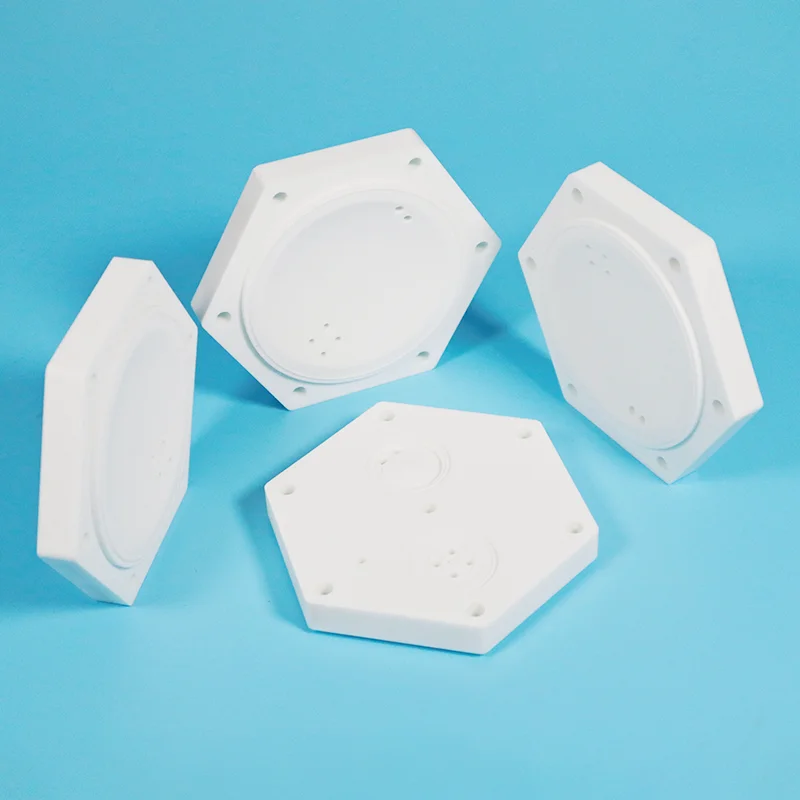

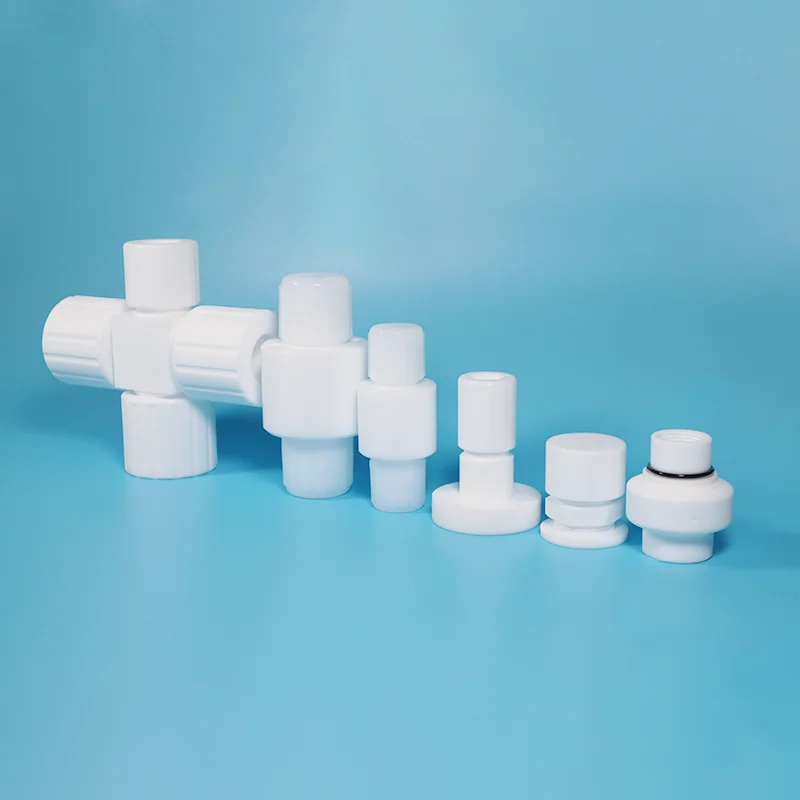

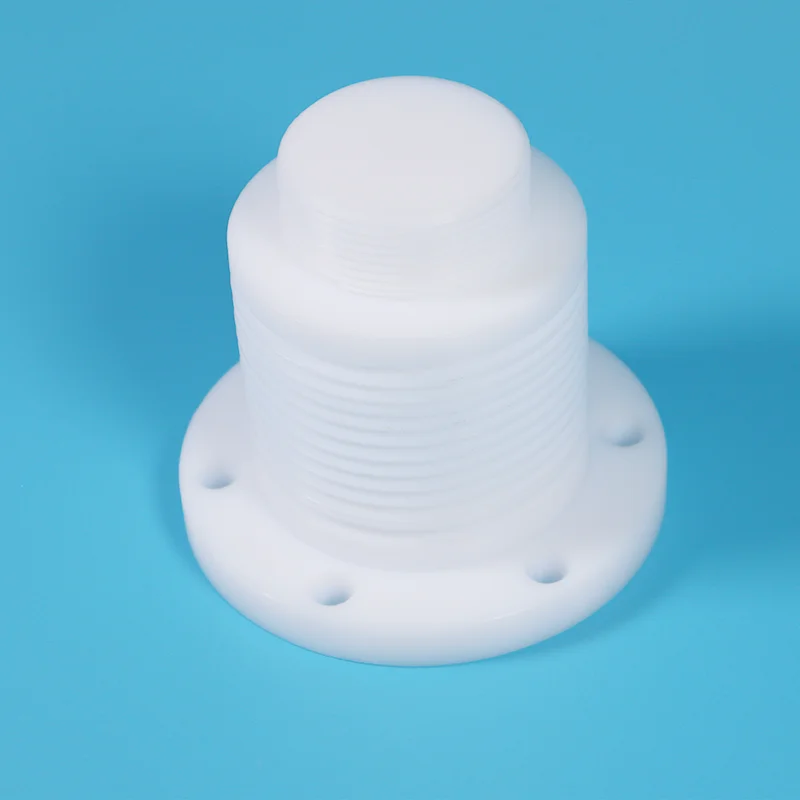

PTFE özel parçalar, kullanıma hazır bir standart değil, tam olarak sizin spesifikasyonlarınıza göre PTFE reçinesinden üretilmiş hassas işlenmiş veya kalıplanmış bileşenlerdir. Standart boyutlar uymadığında, flanşınız standart olmadığında veya uygulamanız belirli bir şekil, tolerans veya malzeme kalitesi gerektirdiğinde bunlara ihtiyacınız olur.

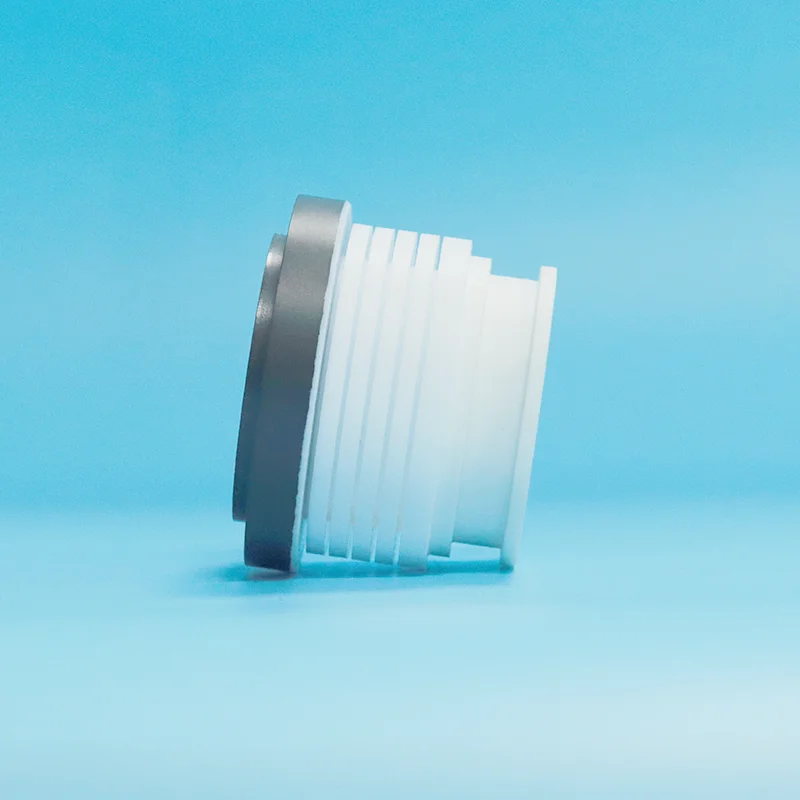

Örnekler: Özel contalar, valf yuvaları, piston segmanları, yatak yastıkları, körükler, izolatörler, çizebileceğiniz herhangi bir şekil, PTFE'den yapabiliriz.
Temel malzeme özellikleri:
Kimyasal eylemsizlik: Neredeyse tüm kimyasallara, asitlere, alkalilere, solventlere, hidrokarbonlara karşı dayanıklıdır
Sıcaklık aralığı: -180°C ile +200°C arası sürekli hizmet (kısa süreli +300°C'ye kadar)
En düşük sürtünme: 0,04 kadar düşük bir katsayı, tüm katı malzemeler arasında en düşük değer
Yapışmaz yüzey: Medyanın yapışmasını ve birikmesini önler, kolay temizlenir
Elektrik yalıtımı: Mükemmel dielektrik özellikler
FDA uyumluluğu: Gıda sınıfı ve biyouyumlu sınıflarda mevcuttur
PTFE özel parçalar iki ana işlemle üretilebilir:
|
İşlem |
En İyisi |
Temel Özellikler |
|
CNC İşleme |
Karmaşık geometriler, dar toleranslar, prototipler, küçük ve orta ölçekli partiler |
±0,02 mm, 5 eksen özelliği, karmaşık konturlara ulaşır |
|
Sıkıştırma Kalıplama |
Büyük çaplı parçalar, yüksek hacimli üretim, basit şekiller |
3300 mm çapa kadar parçalar, yüksek yoğunluk, boşluk yok |
|
Sorun |
Neden Olur? |
Gerçek Maliyet |
|
uymuyor |
Standart boyutlar nadiren ekipmanınızla eşleşir |
Sızıntılar, erken arıza, yeniden işleme — özel parçanın maliyetinin 3-5 katı |
|
Yanlış malzeme kalitesi |
Her şey için tek not; medyanız için optimize edilmemiş |
Kısa hizmet ömrü, sık değiştirme — 3 yılda 5-10 kat maliyet |
|
Kötü performans |
Genel tasarım — uygulamanız için tasarlanmamıştır |
Üretim kesintisi, güvenlik riskleri — özel parça maliyetini kolayca aşar |
|
Ek maliyet |
Standart parçaları değiştirin veya sisteminizi yeniden tasarlayın |
Mühendislik süresi, üretim gecikmeleri — değişiklik başına 500 ABD Doları+ |
|
Özellik |
Standart PTFE |
Değiştirilmiş Standart |
Özel PTFE |
|
Yerleştirmek |
Uzlaşma – uymayabilir |
Değişiklikten sonra uyar |
Mükemmel — sizin spesifikasyonlarınıza göre tasarlandı |
|
Kurulum |
Yeniden çalışma gerektirebilir |
Emek yoğun |
Basit – doğrudan uyum |
|
Servis Ömrü |
Kısa - optimize edilmemiş |
Orta – iyileştirme sınırlı |
Uzun — uygulamanız için tasarlandı |
|
Toplam Maliyet (3 Yıllık) |
Yüksek - sık değiştirme + arıza süresi + yeniden işleme |
Yüksek - değişiklikler + değiştirmeler + kesinti süresi |
En düşük — tek parça, sorun yok |
|
Kurşun zamanı |
hemen |
3-5 gün + iş |
5-7 gün prototip |
Temel görüş: Standart bir PTFE parçası 50 dolara mal olabilir. Özel bir PTFE parçası 200 dolara mal olabilir. Ama standart parça 3 ayda bir arızalanıyorsa ve özel parça 3 yıl dayanıyorsa özel parça ilk yılda tasarruf etmenizi sağlar.
Kesinti süresini, işçiliği ve yeniden çalışmayı eklemek ister misiniz? Özel her zaman kazanır.
|
Endüstri |
Başvuru |
Önerilen Sınıf |
|
Kimyasal İşleme |
Valf yuvaları, pompa parçaları, reaktör astarları, boru bağlantı parçaları |
Cam dolgulu veya TFM™ modifiyeli |
|
Havacılık |
Contalar, yataklar, kablo izolasyonu — hafif, geniş sıcaklık aralığı |
İşlenmemiş PTFE, FEP, PEEK |
|
Yarı iletken |
Gofret taşıyıcıları, kimyasal işleme, ultra saf parçalar — yüksek saflıkta, temiz oda |
Yüksek saflıkta İşlenmemiş PTFE, PFA |
|
Tıp ve Eczacılık |
Cerrahi aletler, ilaç üretim hatları — biyouyumlu, FDA uyumlu |
İşlenmemiş PTFE, FDA/USP sınıfları |
|
Petrol ve Gaz |
Vana bileşenleri, kuyu başı ekipmanı, boru hattı contaları |
Cam dolgulu veya karbon dolgulu PTFE |
|
Yiyecek ve İçecek |
Konveyör parçaları, FDA uyumlu contalar, dolum ekipmanları |
İşlenmemiş PTFE (FDA uyumlu) |
|
Endüstriyel Makineler |
Burçlar, yataklar, aşınma bileşenleri, kılavuz halkaları |
Karbon dolgulu veya bronz dolgulu PTFE |

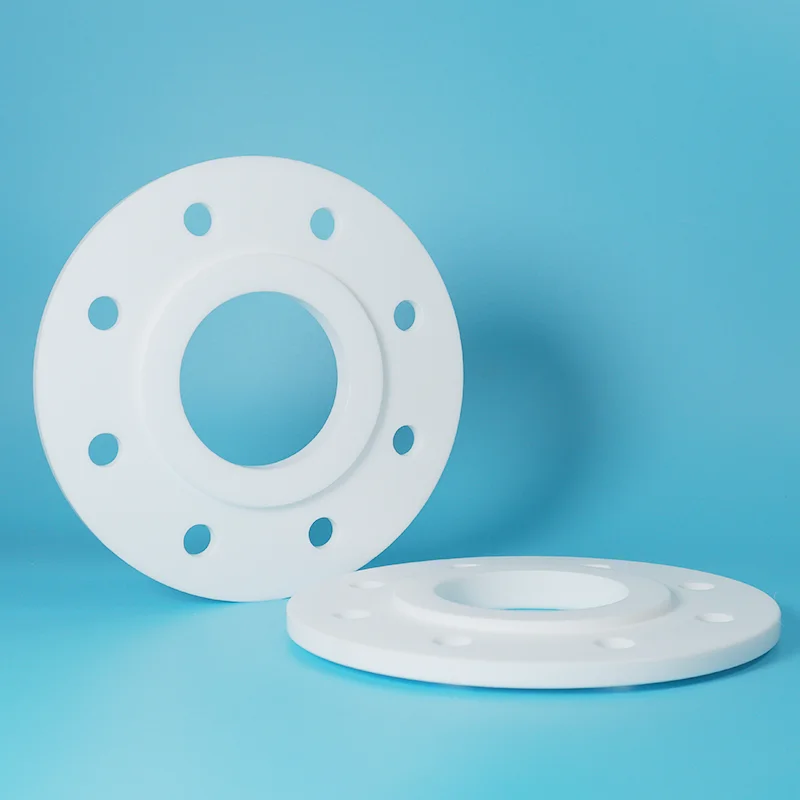

Contalar ve Contalar: Herhangi bir şekil, herhangi bir boyut, özel geometriler

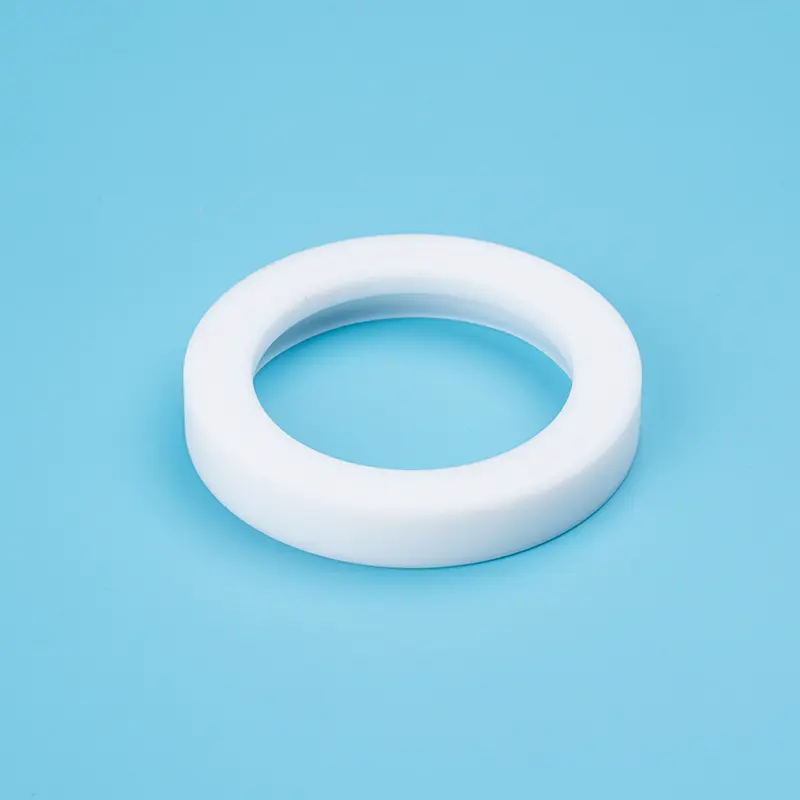

Burçlar ve Rulmanlar: Kovan yatakları, baskı rondelaları, flanşlı burçlar
Valf Bileşenleri: Valf yuvaları, tapalar, bilyalar, diyaframlar
Elektrik İzolatörleri: Ayırma parçaları, ara parçalar, konektör gövdeleri
Piston Halkaları: Kompresör halkaları, kılavuz halkaları, aşınma bantları
Laboratuvar Gereçleri: Beherler, test tüpleri, huniler, potalar, özel boyutlar
Karmaşık Bileşenler: Çok özellikli parçalar, çizebileceğiniz herhangi bir şekil
|
Seviye |
En İyisi |
Temel Avantaj |
Kimyasal Limit |
Maliyet |
|
İşlenmemiş PTFE |
Temiz kimyasallar, FDA, düşük sürtünme, genel servis |
Evrensel kimyasal direnç, en düşük sürtünme, FDA uyumlu |
Yumuşak — daha düşük aşınma direnci |
$ |
|
Cam Dolgulu PTFE |
Aşındırıcı ortam, yüksek yük, çamurlar |
Aşındırıcılarda 3-5 kat daha uzun ömür, dayanıklılık |
HF veya güçlü alkali için değil |
$$ |
|
Karbon Dolgulu PTFE |
Yüksek hız, ısı dağılımı, kuru çalışma |
Isı iletkenliği, düşük sürtünme, antistatik |
Güçlü oksitleyiciler için değil |
$$ |
|
MoS₂ Dolgulu PTFE |
Yapışkan ortam, düşük tork, kayganlık |
Geliştirilmiş kayganlık, sürtünmeyi daha da azaltır |
Asitleri oksitlemek için değil |
$$ |
|
Bronz Dolgulu PTFE |
Aşırı basınç, ağır yük, şiddetli aşınma |
En yüksek mukavemet ve aşınma direnci |
Asitler veya tuzlu su için değil |
$$$ |
|
PEEK |
Aşırı sıcaklık, yüksek yük, radyasyon |
En yüksek mukavemet, aşınma direnci — +250°C'ye kadar |
Çok yüksek maliyet, sınırlı kimyasal uyumluluk |
$$$$ |
|
Eğer Hizmetiniz... |
Seçmek... |
|
Temiz kimyasallar, FDA, düşük basınç |
İşlenmemiş PTFE |
|
Aşındırıcı maddeler, çamurlar, yüksek aşınma |
Cam dolgulu PTFE |
|
Yüksek hız, ısı dağılımı, antistatik |
Karbon dolgulu PTFE |
|
Yapışkan ortam, düşük tork, gelişmiş kayganlık |
MoS₂ dolgulu PTFE |
|
Aşırı basınç, ağır yük, şiddetli aşınma |
Bronz dolgulu PTFE |
|
Aşırı sıcaklık, radyasyon, yüksek hassasiyet |
PEEK |
|
Emin değil misiniz? Medyanızı, sıcaklığınızı, basıncınızı bize gönderin |
Tavsiye ediyoruz |
Zorluk: Bir kimya fabrikasının standart dışı küresel vana boyutu vardı. Standart PTFE valf yuvaları uymadı. Tesis, standart koltukları yerinde değiştirdi; bu, zaman alıcı, pahalı ve sızdırmazlık performansından ödün veren bir işlemdi. Her 3-4 ayda bir sızıntı oluyordu.
Çözüm: Tam valf boyutlarına göre özel olarak işlenmiş PTFE valf yuvaları. Aşındırıcı ortamlarda aşınma direnci için cam dolgulu kalite.
Sonuç: Mükemmel uyum. Hiçbir değişiklik yapılmasına gerek yok. Koltuklar, değiştirilmiş standart koltuklara göre 6 kat daha uzun, yani 2 yıldan fazla dayandı. Yılda 8.000 ABD doları tutarında değişiklik maliyeti ve kesinti süresi ortadan kalktı.
Zorluk: Bir yarı iletken ekipman üreticisinin, temiz oda kullanımı için ±0,02 mm toleransa, birden fazla özelliğe ve ultra yüksek saflığa sahip karmaşık bir PTFE bileşenine ihtiyacı vardı. Standart PTFE boyutsal doğruluğu karşılayamadı.
Çözüm: Boyutsal stabiliteyi korumak için sıcaklık kontrollü bir tesis (68-72°F) ile hassas CNC işleme. Soğuk akışı önlemek için gerilim giderme tavlaması uygulandı. Tam izlenebilirliğe sahip, saf, yüksek saflıkta PTFE.
Sonuç: Tolerans dahilinde elde edilen karmaşık geometri. Temiz oda doğrulamasında sıfır kontaminasyon. Birden fazla tekrarlanan sipariş verildi.
Zorluk: Bir kimya tesisinin 2000 mm çapında cam kaplı flanş için PTFE contaya ihtiyacı vardı. Bu boyutta standart contalar mevcut değildir. Sacdan özel olarak kesilmiş contalar çok pahalıydı ve dikişlerde zayıflıklar vardı.
Çözüm: Tam 2000 mm çapa kadar sıkıştırmayla kalıplanmış özel PTFE conta, cam kaplı flanş koruması için optimize edilmiş kalınlık.
Sonuç: Tek parça kalıplanmış yapı — dikiş yok. Mükemmel uyum. Cam kaplı flanşta hasar yok. Conta 18 ay boyunca ve artmaya devam ederek sızdırmaz bir şekilde çalıştı.
Not: Gerçek vaka sonuçları uygulama koşullarına göre değişiklik gösterir. Uygulamaya özel öneriler için bizimle iletişime geçin.
|
Mülk |
Değer |
Test Yöntemi |
|
Yoğunluk |
2,15-2,20 g/cm³ |
ASTM D792 |
|
Çekme Dayanımı |
20-35MPa |
ASTM D638 |
|
Kopma Uzaması |
%250-500 |
ASTM D638 |
|
Sürtünme Katsayısı |
0.04-0.20 |
ASTM D1894 |
|
Sertlik |
Sahil D 55-65 |
ASTM D2240 |
|
Su Emme |
<%0,01 |
ASTM D570 |
|
Sürekli Servis Sıcaklığı |
-180°C ila +200°C |
ASTM D746 |
|
Kısa Süreli Servis Sıcaklığı |
+300°C'ye kadar |
— |
|
Kimyasal Direnç |
pH 0-14 (erimiş alkali metaller, flor bileşikleri hariç) |
— |
|
Dielektrik Dayanımı |
15-50kV/mm |
ASTM D149 |
|
Parametre |
Yetenek |
|
İşlenmiş Parçalar – CNC Tornalama |
600mm çap × 1200mm uzunluğa kadar |
|
İşlenmiş Parçalar – CNC Frezeleme |
600×400×300 mm’ye kadar |
|
Kalıplanmış Parçalar – Sıkıştırma Kalıplama |
3300 mm çapa kadar |
|
Minimum Duvar Kalınlığı |
0,8 mm'ye kadar (işlenmiş) |
|
Tolerans — Standart |
±0,05 mm |
|
Tolerans – Hassasiyet |
±0,02 mm |
|
Yüzey İşlemi |
0,8-3,2 μm Ra (daha ince yüzeyler için parlatma) |
%100 İşlenmemiş Reçine Malzemesi — yeniden öğütülmez, geri dönüştürülmüş malzeme yoktur. Tutarlı kalite, parti üstüne parti.
Tam İzlenebilirlik — Hammaddeden bitmiş ürüne kadar her parti izlenebilir. Talep üzerine malzeme sertifikaları mevcuttur.
Hassas İşleme — Gelişmiş CNC ekipmanı kullanılarak dar toleranslara göre hassas şekilde işlenmiş bileşenler.
ISO 9001:2015 Sertifikalı — ISO kalite yönetim sistemleri kapsamında sertifikalı üretim süreçleri.
FDA Uyumlu Sınıflar Mevcuttur — İşlenmemiş PTFE ve belirli kaliteler, FDA 21 CFR 177.1550 gerekliliklerini karşılar.
Ücretsiz DFM Desteği — Tasarımınızı değerlendirir ve daha düşük maliyet (aynı işlev, daha iyi üretilebilirlik) için geometri veya malzeme alternatifleri öneririz. Her alıntıya dahildir.
Prototipten Üretime - Tek prototipten yüksek hacimli üretime - tümü desteklenir. Teslim süresi: 5-7 gün prototip, 7-15 gün üretim.
C: Dört şey:
(1) Çizim veya taslak: 3D (STEP/IGES), 2D (PDF), hatta önemli boyutları içeren bir el çizimi.
(2) Malzeme kalitesi: Emin değilseniz tavsiye ederiz.
(3) Miktar: prototip, küçük parti veya üretim.
(4) Uygulama: sıcaklık, ortam, basınç (böylece doğru sınıfı önerebiliriz).
Teklif geri dönüşü: 24 saat.
Prototip teslim süresi: 5-7 gün.
Üretim teslim süresi: 7-20 gün.
Gönderim: Hava yoluyla 5-15 gün; Deniz 15-30 gün.
C: Standart tolerans: ±0,05 mm.
Hassasiyet: ±0,02 mm.
Maliyetler karmaşıklığa, boyuta, malzemeye, toleransa ve miktara bağlıdır.
Maliyet karşılaştırması: Standart bir parçanın maliyeti 50 ABD doları olabilir. Özel bir parça 200 dolara mal olabilir. Ancak standart parçanın 3 ayda bir değiştirilmesi gerekiyorsa, özel parça ilk yılda kendi masrafını çıkarır.
Maliyeti azaltmak için tasarımınızı optimize etmenize yardımcı oluyoruz - her teklifte ücretsiz DFM geri bildirimi. Gizli ücret yok. Tam şeffaflık.
C: Sıcaklık: -180°C ila +200°C (kısa süreli olarak +300°C'ye kadar).
Kimyasal sınırlar:
İşlenmemiş PTFE: erimiş alkali metaller veya flor için uygun değildir.
Cam dolgulu: HF veya güçlü alkaliler için uygun değildir.
Karbon dolgulu: Güçlü oksitleyiciler için uygun değildir.
En yaygın hatalar: Enjeksiyon kalıplama için tasarım yapmak (PTFE enjeksiyonla kalıplanamaz), toleransları çok sıkı belirlemek (maliyeti artırır) veya ortamınız için yanlış kaliteyi seçmek.
Her fiyat teklifiyle birlikte bu ücretsiz DFM incelemelerinden kaçınmanıza yardımcı oluyoruz. Tasarımı değerlendiriyoruz, uyumluluğu onaylıyoruz, doğru kaliteyi öneriyoruz ve daha düşük maliyet için geometri alternatifleri öneriyoruz.
Sadece parça üretmiyoruz, sızdırmazlık sorunlarını da çözüyoruz.
