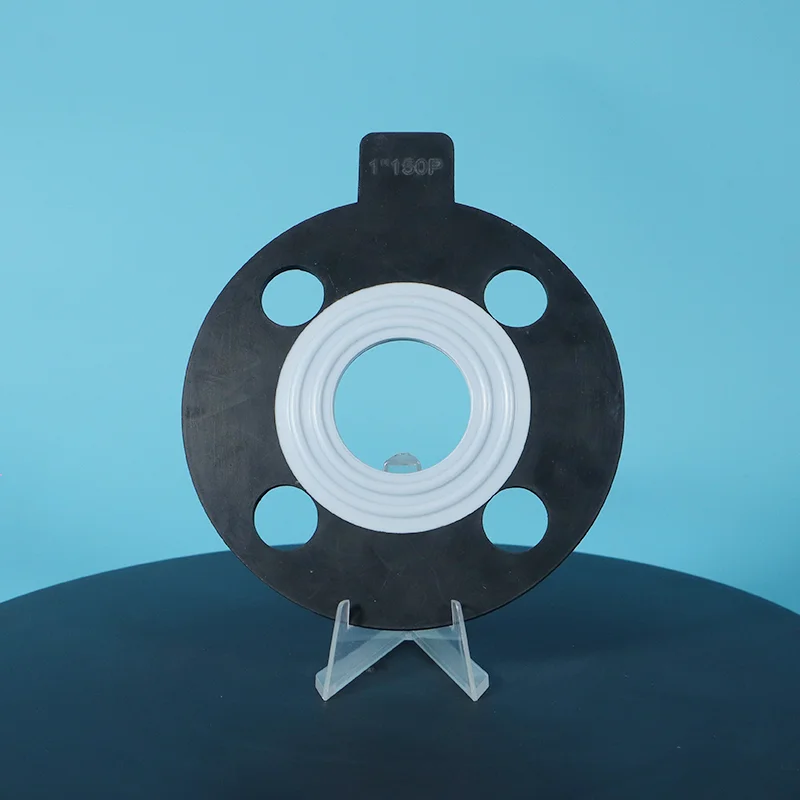

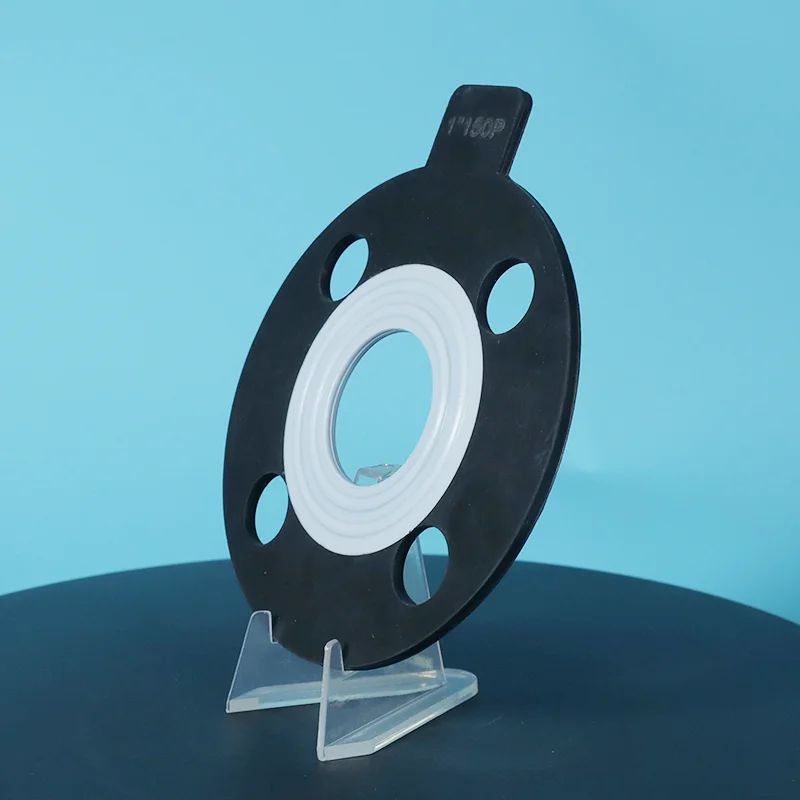

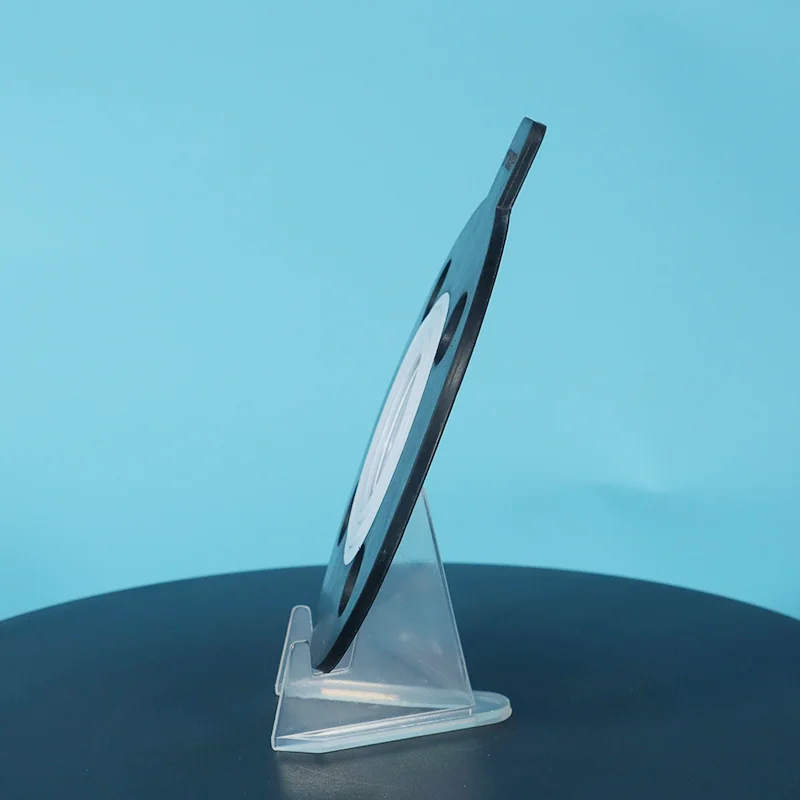

Filigran Çizgili PTFE Zarf Kauçuk Conta

Filigran Çizgili PTFE Zarf Kauçuk Conta, sızdırmazlık yüzeyinde su dalgalanması (tırtıklı) deseni bulunan, tamamen PTFE ile kapsüllenmiş bir kauçuk göbektir. PTFE kaplama evrensel kimyasal direnç sağlar (pH 0-14). Su dalgalı yüzeyi çok önemlidir; düşük torkta güvenilir bir sızdırmazlık sağlayarak cam kaplı ve plastik flanşlarda flanş hasarını önler.

Flanş boyutunuzu, ortamınızı ve sıcaklığınızı Taifno'ya gönderin; özelleştirilmiş çözümler ve fabrika doğrudan fiyatları sunabiliriz.

Filigran Çizgili PTFE Zarf Kauçuk Conta Nedir?

PTFE kauçuk kaplı conta, sızdırmazlık yüzeyinde su dalgalanması (tırtıklı) deseni bulunan, tamamen PTFE kaplamayla kaplanmış kauçuk bir çekirdekten oluşan kompozit bir sızdırmazlık contasıdır. Bu tasarım, kauçuğun sıkıştırılabilirliğini PTFE'nin kimyasal direnciyle ve tırtıklı yüzey deseninin sızdırmazlık tutuşuyla birleştirir.

Yapı:

Kauçuk Çekirdek: Düz olmayan flanşlara sıkıştırılabilirlik, geri kazanım ve uyumluluk sağlar

PTFE Kaplama: Evrensel kimyasal direnç (pH 0-14), yapışmaz yüzey sağlar ve medyanın kirlenmesini önler

Su Dalgalı Yüzey: Sızdırmazlık yüzeyindeki tırtıklı desen, düşük cıvata torku altında güvenilir bir sızdırmazlık kavraması sağlar - kaymayı önler ve cıvata yükü gereksinimlerini azaltır

Anahtar özellikler:

Düşük torklu sızdırmazlık: Su dalgalı yüzeyi, pürüzsüz PTFE'den daha az cıvata yüküyle flanş yüzeyini kavrar, kırılgan flanşları korur

Flanş dostu: Yumuşak kauçuk çekirdek ve PTFE kaplama, cam astarlı, plastik ve FRP flanşları korur

Kimyasal direnç: PTFE kaplama pH 0-14 direnci sağlar, kauçuk çekirdeği kimyasal saldırılara karşı korur

Sıkıştırılabilirlik: Kauçuk çekirdek flanş düzensizliklerini doldurur ve cıvata gevşemesini telafi eder

Karşılaştırma ve Seçim Kılavuzu

PTFE Kauçuk Kaplamalı vs Genişletilmiş PTFE vs Katı PTFE vs Zarf Contası

Hızlı Seçim Kılavuzu

Mevcut Kauçuk Çekirdek Seçenekleri

Birincil Uygulamalar

Teknik Özellikler

PTFE Kauçuk Kaplı Conta Özellikleri

Kalite Güvencesi

%100 İşlenmemiş PTFE Reçinesi — her partide tutarlı kalite

Birinci Sınıf Kauçuk Çekirdek — tam izlenebilirliğe sahip yüksek kaliteli elastomerler

Tam Kapsülleme — PTFE kauçuk çekirdeği tamamen kaplar — açıkta kalan kauçuk yoktur

FDA Uyumlu Sınıflar Mevcuttur — EPDM ve Silikon sınıfları FDA gereksinimlerini karşılar

Tam İzlenebilirlik — istek üzerine malzeme sertifikaları sağlanır

Özel Boyutlar — standart flanş boyutları ve özel boyutlarda mevcuttur

Teslim Süresi - standart boyutlar 5-10 gün; özel boyutlar 10-15 gün

Örnek Olay İncelemesi

Zhejiang'daki bir pestisit üretim tesisinde, cam kaplı bir reaktör, -0,09 MPa vakum ve 0,8 MPa nitrojen basıncı arasında günlük basınç döngüsüyle zorlu kimyasal işleme koşullarına maruz bırakıldı.

Tekrarlanan vakum ve pozitif basınç dalgalanmaları nedeniyle, orijinal contalar yetersiz toparlanma ve sızdırmazlık gerilimi gevşemesinden muzdaripti, bu da sık sık sızdırmazlık arızalarına ve sürekli üretimi etkileyen sızıntı sorunlarına neden oluyordu.

Kimyasal direnç, sıkıştırma geri kazanımı ve dinamik sızdırmazlık performansı gereksinimlerini karşılamak için, yedek çözüm olarak tırtıklı sızdırmazlık yüzeyine sahip kauçuk çekirdekli PTFE kapsüllü contalar takıldı. PTFE dış katman aşındırıcı kimyasallara karşı mükemmel direnç sağlarken, kauçuk çekirdek üstün esneklik ve kompresyon telafisi sunarak contanın tekrarlanan vakum ve basınç değişikliklerine uyum sağlamasına olanak tanır.

Reaktör değiştirildikten sonra 1 yılı aşkın süre boyunca sızıntı veya sızdırmazlık arızaları olmadan güvenilir bir şekilde çalışarak ekipman stabilitesini ve operasyonel güvenilirliği önemli ölçüde artırdı.

SSS

S: Filigran Çizgili PTFE Zarf Kauçuk Conta nedir ve ne zaman kullanmalıyım?

C: PTFE kauçuk kaplı bir conta, sızdırmazlık yüzeyinde su dalgalanması (tırtıklı) yüzey desenine sahip, tamamen PTFE kaplamayla kaplanmış bir kauçuk çekirdekten oluşur. Kauçuk çekirdek sıkıştırılabilirlik ve toparlanma sağlar, düz olmayan flanşlara uyum sağlar ve cıvata gevşemesini telafi eder.

PTFE kaplama kimyasallara karşı direnç sağlar ve ortamın kirlenmesini önler. Su dalgalı yüzeyi, düşük cıvata torku altında güvenilir bir sızdırmazlık kavraması sağlar.

Ne zaman kullan: Cam kaplı flanşlar, plastik flanşlar, FRP flanşlar, düşük torklu sızdırmazlık gerektiren, düz olmayan veya hasarlı flanş yüzeyleri, hem kimyasal direnç hem de sıkıştırılabilirlik gerektiren uygulamalar.

Ne zaman KULLANILMAMALIDIR?: +200°C'nin üzerindeki aşırı sıcaklıklar (genişletilmiş PTFE veya metal kaplamalı kullanın), kauçuk çekirdeğin ortamla uyumlu olmadığı uygulamalar (kimyasal uyumluluğu doğrulayın) veya aşırı patlama direnci gerektiren yüksek basınçlı servis.

S: Kauçuk kaplamalı PTFE mi yoksa genişletilmiş PTFE mi? Cam kaplamalı flanşlar için hangisini seçmeliyim?

C: Her ikisi de cam kaplı flanşlar için mükemmeldir, ancak farklı önceliklere hizmet ederler.

PTFE kauçuk kaplı: Kauçuk çekirdek maksimum sıkıştırılabilirlik ve geri kazanım sağlar. Su dalgalı yüzeyi en düşük torkta sızdırmazlık tutuşu sağlar. PTFE kaplama kimyasallara karşı dayanıklılık sağlar.

En iyi durum: Maksimum flanş korumasına, mümkün olan en düşük torka ihtiyaç duyduğunuzda ve kauçuk çekirdek malzemeleri ortamınızla uyumlu olduğunda.

Genişletilmiş PTFE (ePTFE): Saf PTFE, kauçuk çekirdek yok. Flanş düzensizliklerine uygundur. Mükemmel kimyasal direnç ve sıcaklık aralığı.

En iyi durum: Medyanız herhangi bir kauçuk çekirdekle uyumlu değil, FDA/USP uyumluluğuna ihtiyacınız var veya daha geniş bir kimyasal uyumluluğa ihtiyacınız var.

Hızlı kural:

En düşük tork + kauçuk uyumluluğu → PTFE kauçuk kaplamalı.

Kimyasal uyumluluk + FDA uyumluluğu → ePTFE.

S: Sınırlamalar nelerdir ve en yaygın hatalar nelerdir?

A: Sıcaklık: -180°C ila +200°C (kauçuk çekirdeğe bağlıdır).

Kimyasal: pH 0-14, PTFE kaplama evrensel direnç sağlar, ancak kauçuk çekirdeğin kimyasal sınırlamaları vardır.

Basınç: Metal göbek contalarından daha alçaktır, aşırı yüksek basınç için uygun değildir.

Üç yaygın hata:

(1) Medya için yanlış kauçuk çekirdeğin kullanılması: PTFE kaplama kauçuk çekirdeği korur ancak PTFE hasar görürse kauçuk çekirdeğin medyayla uyumlu olması gerekir.

(2) Aşırı sıkma: kauçuk çekirdek yumuşaktır; aşırı sıkıştırma PTFE kaplamaya zarar verebilir; kontrollü kurulumla düşük tork kullanın.

(3) Sıcaklık sınırlarının aşılması: kauçuk çekirdek sıcaklık sınırı PTFE kaplamadan daha düşüktür; genel conta limiti PTFE tarafından değil kauçuk çekirdek tarafından belirlenir.
