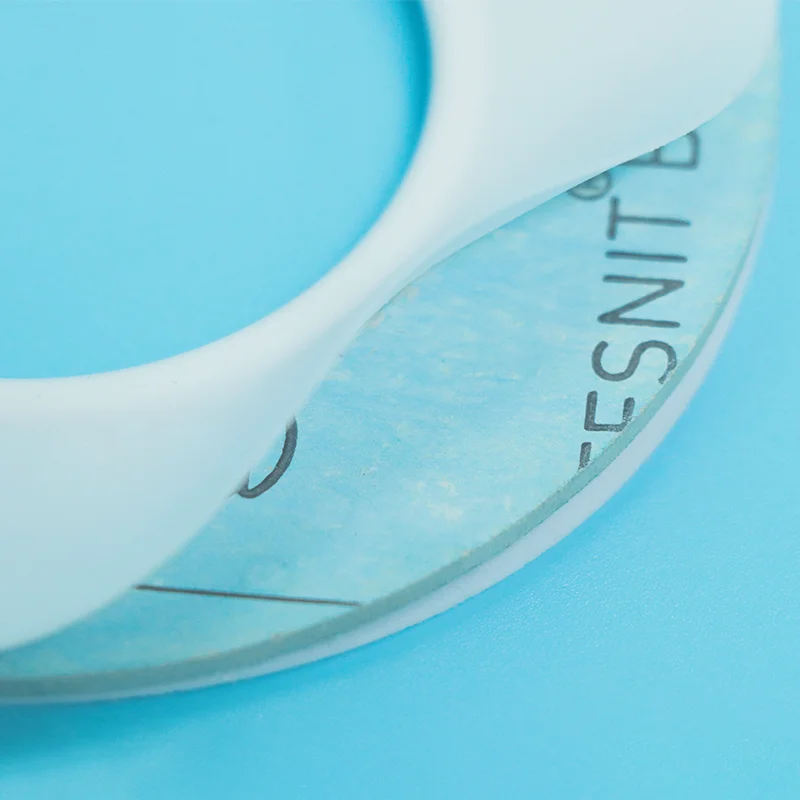

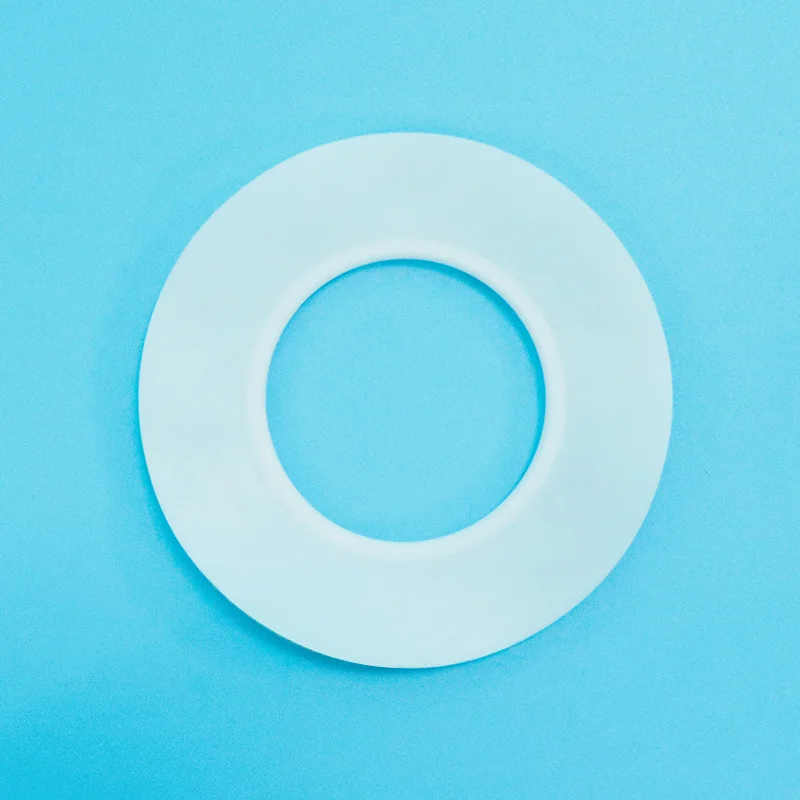

C Tipi PTFE Zarf Contası

Taifno, C Tipi PTFE zarf contalarının profesyonel bir üreticisidir. ISO 9001 ve ISO 14001 sertifikalarına sahibiz ve ürünlerimiz CE ve FDA gibi yetkili uluslararası standartlarla uyumludur; Ayrıca belirli endüstri gereksinimlerine ve çalışma koşullarına göre özelleştirme de sunuyoruz.

Tip C conta, oluklu paslanmaz çelik çekirdek (304 veya 316 paslanmaz çelik olarak mevcuttur) ile birleştirilmiş bir PTFE zarftan oluşur. Güçlendirilmiş metal çekirdek yalnızca yapısal gücü arttırmakla kalmaz, aynı zamanda esneklik sağlar ve basınç dalgalanmalarına ve termal döngüye karşı direnci artırır.

C Tipi PTFE Zarf Contası Nasıl Çalışır?

C Tipi PTFE Zarf Contası, yüksek basınçlı ve zorlu çalışma ortamları için tasarlanmış güçlendirilmiş bir sızdırmazlık çözümüdür. Oluklu paslanmaz çelik takviye çekirdeği ile birleştirilmiş bir PTFE dış katmana sahiptir ve hem kimyasal direnç hem de mekanik mukavemet sağlayan kompozit bir yapı oluşturur.

Conta yapısı şunları içerir:

PTFE Dış Katman: PTFE ceket, iç metal takviyeyi tamamen çevreleyerek korozyona dayanıklı bir sızdırmazlık yüzeyi oluşturur. PTFE'nin asitlere, alkalilere, solventlere ve diğer kimyasallara karşı mükemmel direncini korurken metal parçayı agresif ortamlarla doğrudan temastan korur.

Oluklu Paslanmaz Çelik Takviye: Dahili 304 veya 316 paslanmaz çelik oluklu parça esnek bir destek elemanı olarak çalışır. Yay benzeri tasarımı, contanın sıkıştırma sonrasında toparlanmasını, sızdırmazlık basıncını korumasını ve değişken yükler altında deformasyona karşı direnç göstermesini sağlar.

Güçlendirilmiş Sızdırmazlık Tasarımı: PTFE ve oluklu metal çekirdeğin birleşimi, C Tipi yapının basınç değişiklikleri, termal genleşme ve tekrarlanan çalışma döngüleri sırasında sızdırmazlık performansını korumasını sağlar. Metal takviyesi stabiliteyi artırır ve zorlu uygulamalarda ekstrüzyon veya patlama riskini azaltır.

Temel performans avantajları:

Gelişmiş kurtarma performansı: Oluklu paslanmaz çelik parça sürekli elastik toparlanma sağlayarak contanın tekrarlanan sıkıştırma ve sıcaklık değişikliklerinden sonra sızdırmazlık kuvvetini korumasına yardımcı olur.

Geliştirilmiş basınç direnci: Güçlendirilmiş metal çekirdek, PTFE katmanını destekler ve aşırı deformasyonu önler, bu da onu standart yumuşak çekirdekli zarf contalarından daha yüksek basınçlı uygulamalar için uygun hale getirir.

Büyük flanş uygulamaları için uygundur: Ek yapısal destek, Tip C PTFE Zarf Contasını büyük çaplı flanşlar için, özellikle de geleneksel conta tasarımlarının yeterli sağlamlığa sahip olamayabileceği DN350+ sistemleri için ideal bir seçim haline getirir.

Karşılaştırma ve Seçim Kılavuzu

Type C vs Type A vs Type B vs Metal Jacketed vs Solid PTFE

Hızlı Seçim Kılavuzu

Birincil Uygulamalar

Teknik Özellikler

C Tipi PTFE Zarf Contası Özellikleri

Mevcut Metal Çekirdek Seçenekleri

Kalite Güvencesi

1. %100 İşlenmemiş PTFE Reçinesi

Her partide istikrarlı kalite, mükemmel kimyasal direnç ve tutarlı sızdırmazlık performansı sağlar.

2. Birinci Sınıf Paslanmaz Çelik Çekirdek

Basınç ve termal döngü altında yüksek mukavemet ve güvenilir destek sağlamak için korozyona dayanıklı 304/316 paslanmaz çelikten yapılmıştır.

3. Tam PTFE Kapsülleme

Metal parçayı tamamen yalıtarak korozyon riskini önler ve uzun servis ömrü sağlar.

4. Oluklu Takviye Tasarımı

Geri esneme geri kazanımı sağlar, sızdırmazlık kuvvetini korur ve basınç dalgalanmalarına karşı direnci artırır.

5. Malzeme İzlenebilirliği

Talep üzerine malzeme sertifikaları ve üretim kayıtları mevcuttur.

6. Özel Boyutlar ve Hızlı Teslimat

Standart flanş boyutları ve özel boyutlar mevcuttur. Standart boyutlar: 5–10 gün; özel boyutlar: 10–15 gün.

SSS

S: C Tipi PTFE zarf contası nedir ve onu ne zaman kullanmalıyım?

C: C Tipi PTFE zarf contasında, tamamen PTFE ceket içine kapsüllenmiş oluklu paslanmaz çelik metal bir parça bulunur. Oluklu metal çekirdek, yüksek basınç ve termal döngü altında geri esneme geri kazanımı, patlama direnci ve yapısal bütünlük sağlar.

Aşağıdaki durumlarda Tip C'yi kullanın:Yüksek basınçlı servis, geniş çaplı flanşlar (DN350+), termal çevrim koşulları ve patlama direncinin kritik olduğu uygulamalar.

Type C ne zaman kullanılmamalıdır:Düşük basınçlı genel kimyasal servisi (A Tipi daha ekonomiktir), küçük çaplı flanşlar (A veya B Tipi daha uygun maliyetlidir) veya metal içeriği olmayan maksimum kimyasal saflık gerektiren uygulamalar (Katı PTFE).

S: Tip C ve metal kaplamalı contalar arasında hangisini seçmeliyim?

C: C Tipi ve metal ceketli contaların her ikisi de metal çekirdeklere sahiptir ancak farklı uygulamalara hizmet ederler.

Tip C (oluklu metal çekirdek): tamamen PTFE ile kapsüllenmiştir, açıkta kalan metal yoktur, PTFE kimyasal direncinin gerekli olduğu kimyasal hizmet için idealdir. Orta-yüksek basınç, termal döngü ve geniş çaplı flanşlar için en iyisi.

Metal kılıflı contalar: kısmen veya tamamen PTFE veya diğer malzemelerle kaplanmış metal çekirdek, aşırı basınç kapasitesi ve yüksek sıcaklık direnci sağlar. Aşırı basınç, yüksek sıcaklık (+260°C+) ve PTFE'nin yumuşayacağı veya akacağı uygulamalar için en iyisidir.

Hızlı kural:

Kimyasal hizmet, orta-yüksek basınç, termal çevrim → Tip C.

Aşırı basınç, aşırı sıcaklık → Metal kılıflı.

S: Sınırlamalar nelerdir ve en yaygın hatalar nelerdir?

A: Sıcaklık: +200°C'ye kadar (PTFE sınırı).

Basınç: Tip A/B'den daha yüksektir, tasarıma ve metal çekirdek kalınlığına bağlıdır.

Boyut: DN350 ve üzeri için önerilen oluklu metal çekirdek, büyük çaplar için yapısal dayanıklılık sağlar. İnce duvarlı veya kırılgan flanşlar için önerilmez; metal çekirdek serttir ve aşırı sıkıldığında hasara neden olabilir.

Yaygın hatalar:

(1) Tork kontrolü olmadan ince duvarlı veya cam kaplı flanşlarda Tip C'nin kullanılması: sert metal çekirdek kırılgan yüzeyleri kırabilir; kontrollü kurulumla düşük tork kullanın.

(2) Aşırı sıkma: metal çekirdek sızdırmazlık kuvveti sağlar; aşırı sıkıştırma PTFE ceketine zarar verir.

(3) Yanlış boyut seçimi: DN350+ için C Tipi önerilir; daha küçük boyutlar için Tip A veya B daha ekonomik olabilir.
