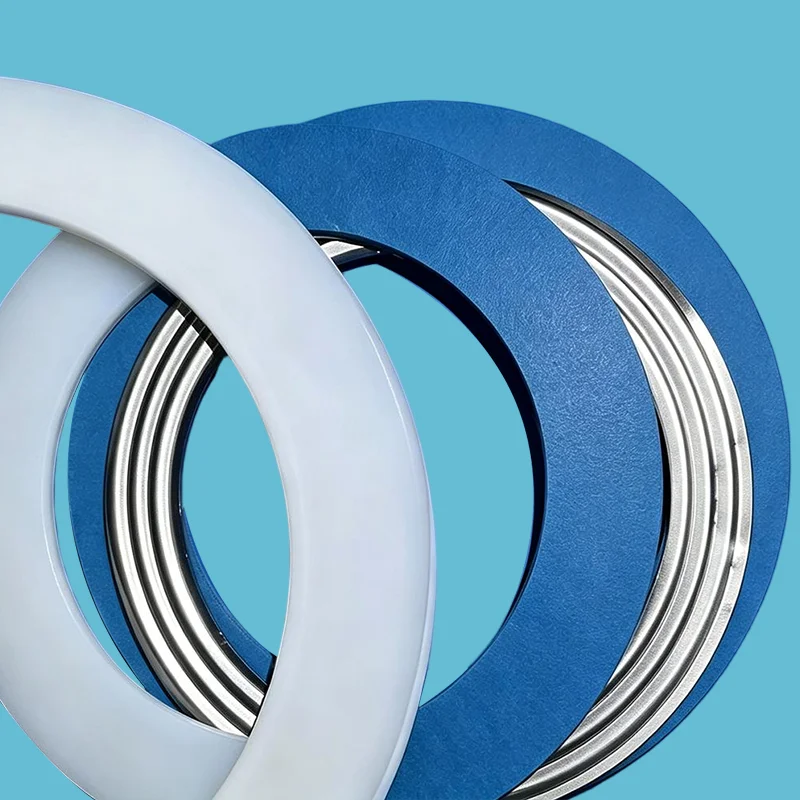

Cam Kaplamalı Flanş için PTFE Zarf Contası

Yüksek oturma yükleri gerektiren standart PTFE contaların aksine, Cam Kaplamalı Flanşlar için PTFE Zarf Contası, daha düşük cıvata gerilimiyle etkili bir sızdırmazlık elde etmek üzere tasarlanmıştır. Bu ürün, De Dietrich Process Systems ve Pfaudler gibi üreticilerin cam kaplı reaktörleri, kapları ve boru sistemlerinin yanı sıra diğer standart cam kaplı flanş tasarımları için de uygundur.

Cam Kaplamalı Flanşları Farklı Kılan Nedir?

Cam kaplı (cam kaplı) çelik flanşlar, agresif ortamlara karşı mükemmel korozyon direnci sağladıkları için kimyasal işleme ekipmanlarında yaygın olarak kullanılmaktadır. Ancak cam kaplama işlemi benzersiz sızdırmazlık zorlukları yaratır. Flanş yüzeyi genellikle düzensiz ve dalgalı iken, cam katmanın kendisi kırılgandır ve aşırı sıkma kuvvetine karşı hassastır.

Sızdırmazlık zorluğu:

1. Düzensiz flanş yüzeyi: Pürüzlü cam kaplı yüzey, geleneksel contaların tam temas ve güvenilir sızdırmazlık sağlamasını zorlaştırır.

2. Kırılgan cam kaplama: Aşırı cıvata torku, cam katmana zarar verebilir veya çatlayabilir, bu da maliyetli onarımlara ve ekipmanın aksama süresine yol açabilir.

3. Sınırlı cıvata yükleme kapasitesi: Cam astarlı flanşlar, metal flanşlarla aynı sıkma kuvvetlerine dayanamaz; düşük sıkıştırma kuvveti altında daha iyi uyum sağlayan bir conta gerektirir.

4. Kimyasal direnç gereklilikleri: Sızdırmazlık malzemesi asitlere, alkalilere, solventlere ve diğer aşındırıcı proses ortamlarına bozulmadan dayanmalıdır.

Neden PTFE Zarf Contası?

Karşılaştırma ve Seçim Kılavuzu

PTFE Zarf, ePTFE Bant ve Standart PTFE: Cam Kaplamalı Flanşlar için

Hızlı Seçim Kılavuzu

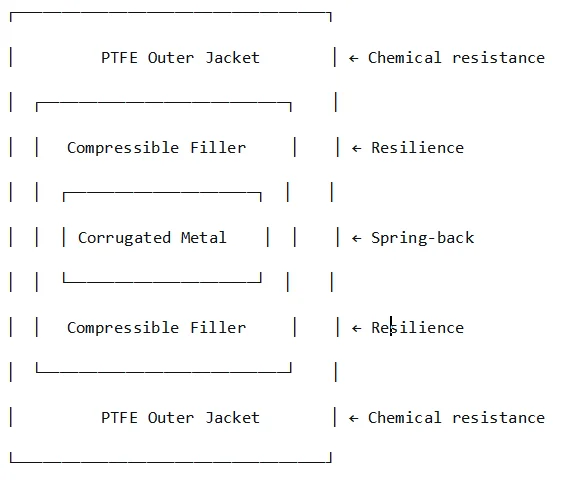

Tipik İnşaat

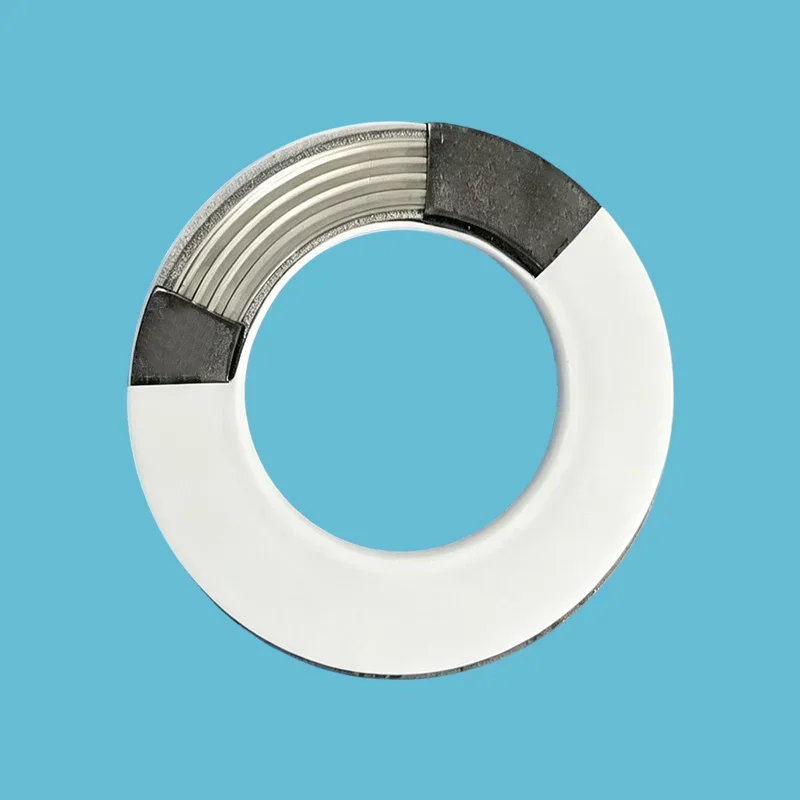

Cam Astarlı Flanş için modern PTFE Zarf Contası genellikle her iki tarafında sıkıştırılabilir dolgu katmanları olan ve tamamen PTFE ile kapsüllenmiş oluklu bir metal parça içerir:

Teknik Özellikler

Cam Kaplamalı Flanş Zarf Contası Özellikleri

Mevcut Çekirdek Malzemeler

Örnek Olay İncelemesi

Anhui'deki bir API ara üretim tesisinde, cam kaplı bir damıtma kabı, asidik işlem koşulları altında çalıştırıldı. Uzun süreli servis sırasında, cam kaplı flanş yüzeyinde çizikler oluştu ve bu çizikler, geleneksel contaların düzgün sızdırmazlık teması sağlamasını engelledi. Asidik ortam kademeli olarak hasarlı bölgeye nüfuz etti ve metal alt tabakaya ulaşarak cam kaplamanın altında korozyona neden oldu. Bozulma, sızıntı risklerini artırdı ve ekipmanın erken arızalanması tehlikesini doğurdu; olası değiştirme maliyetleri 200.000 RMB'yi aştı.

Bu sorunu çözmek için cam kaplı flanşa özel kapsüllü bir conta takıldı. Kırılgan ve düzgün olmayan cam kaplı flanş yüzeyleri için tasarlanan conta, kimyasallara dayanıklı PTFE ceketi esnek çekirdek yapısıyla birleştirir.

PTFE katmanı asit nüfuzuna ve korozyona karşı mükemmel koruma sağlarken sıkıştırılabilir çekirdek, aşırı cıvata torku gerektirmeden küçük flanş çiziklerini ve yüzey düzensizliklerini telafi etmek için üstün kurtarma performansı sunarak cam kaplamanın daha fazla hasardan korunmasına yardımcı olur.

Cam astarlı damıtma kabı değiştirildikten sonra istikrarlı bir sızdırmazlık performansı ve uzatılmış hizmet ömrü elde ederek yaklaşık 200.000 RMB'lik ekipman değiştirme maliyetinden kurtuldu. Bu uygulama, cam astarlı flanşa özel kapsüllenmiş contaların sızıntıyı önleme, bakım maliyetlerini azaltma ve farmasötik ve ince kimyasal işleme ortamlarında ekipman güvenilirliğini artırmadaki etkinliğini göstermektedir.

Kalite Güvencesi

%100 İşlenmemiş PTFE Reçinesi — her partide tutarlı kalite

Cam Dostu Tasarım — düşük torklu sızdırmazlık, hassas yüzeyleri korur

Marka Uyumluluğu — De Dietrich, Pfaudler ve tüm standart cam astarlı flanş boyutları

Tam İzlenebilirlik — istek üzerine malzeme sertifikaları sağlanır

TA-Luft Uyumlu — kaçak emisyon kontrolü (seçilen kaliteler

FDA Uyumlu Sınıflar Mevcuttur — gıda ve ilaç uygulamaları

Teslim Süresi - standart boyutlar 5-10 gün; özel boyutlar 10-15 gün

SSS

S: Cam kaplamalı flanşlar neden özel contalara ihtiyaç duyar?

C: Cam astarlı flanşlar düz değildir: Cam kaplama işlemi nedeniyle dalgalı, pürüzlü yüzeylere sahiptirler.

Standart PTFE contaların uyum sağlaması için yüksek cıvata torku gerekir: bu da kırılgan cam katmanını çatlatır. Sıkıştırılabilir çekirdeklere sahip özel zarf contaları, düşük torkta sızdırmazlık sağlayarak, PTFE'nin kimyasal direncini sağlarken kırılgan cam yüzeyleri korur.

Yanlış conta kullanmanın maliyeti: Çatlak bir cam kaplı flanşın onarımı 5.000 ABD dolarının üzerinde maliyete ek olarak üretim kesintisine neden olur.

S: De Dietrich ve Pfaudler'in cam kaplı flanşları için en iyi conta hangisidir?

C: PTFE zarf contaları De Dietrich, Pfaudler ve tüm büyük cam kaplamalı ekipman markaları için standart sızdırmazlık çözümüdür. Her üreticinin flanş boyutlarına uygun tüm standart boyutlarda mevcuttur. Aşırı dalgalı yüzeyler veya büyük çaplar (DN600+) için ePTFE bant De Dietrich tarafından da onaylanmıştır.

Önemli olan düşük torklu kurulumdur; cam kaplı flanşlar genellikle standart cıvata torkunun yalnızca %50-70'ini gerektirir.

Hızlı kural:

Standart flanşlar → Zarf contası.

Ciddi düzensizlikler → ePTFE bandı.

Tüm büyük cam kaplamalı ekipman markaları için contalar sağlıyoruz, fiyat teklifi için ekipman markanızı ve flanş boyutunu gönderiyoruz.

S: Sınırlar nelerdir ve en yaygın hatalar nelerdir?

A: Sıcaklık: -180°C ila +200°C (standart kaliteler).

Basınç: 1,0 MPa'ya (10 bar) kadar.

Kimyasal: pH 0-14 — PTFE ceket evrensel direnç sağlar.

Üç yaygın hata:

(1) Aşırı sıkma: Cam flanş hasarının en yaygın nedeni. Kalibre edilmiş bir tork anahtarı kullanın ve flanş üreticisinin spesifikasyonlarına uyun.

(2) Yanlış conta kalınlığı: conta kalınlığı, ölçülen flanş boşluğunun 4-5 katı olmalıdır.

(3) Standart PTFE contaların kullanılması: Daha yüksek tork gerektirirler ve camı kırarlar. Her siparişe kurulum özelliklerini ekliyoruz. Onları takip edin. Sızıntı yok. Cam hasarı yok. Tahmin yok.
