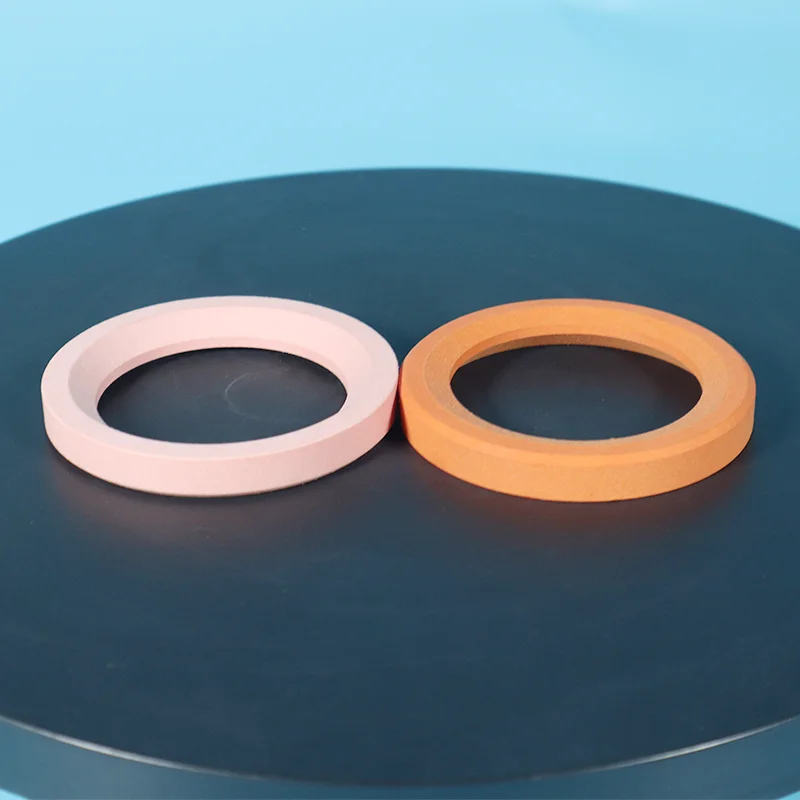

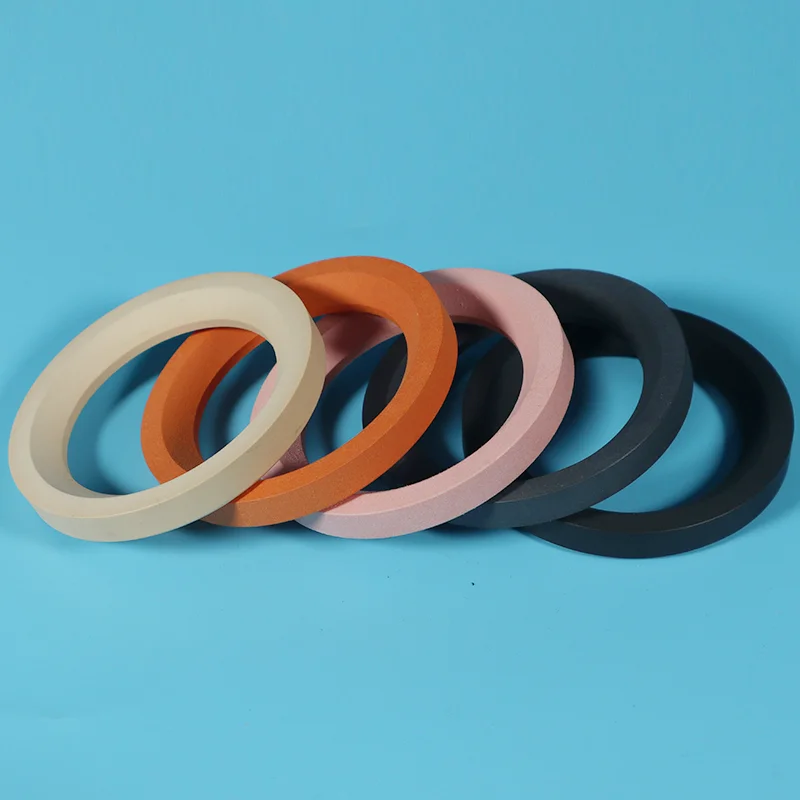

Dolgulu Modifiye PTFE Valf Yatağı

Dolgulu Modifiye PTFE valf yuvaları, cam elyafı, karbon elyafı veya gelişmiş modifiye edilmiş reçineler kullanılarak hassas bir şekilde üretilir, böylece kimyasal dirençten ödün vermeden mekanik mukavemet ve boyutsal stabilite artar.

Taifno, şirket içi Ar-Ge ve üretim yeteneklerine sahip uzman bir üreticidir. Ürünlerimiz, CE ve FDA standartları da dahil olmak üzere çok sayıda uluslararası sertifikaya uygundur ve cam elyaf dolgulu, karbon elyaf dolgulu, molibden disülfür (MoS₂) dolgulu ve TFM™ değiştirilmiş kaliteler gibi çeşitli değiştirilmiş spesifikasyonlarda mevcuttur.

Neden Dolgulu Modifiye PTFE Valf Yuvalarını Seçmelisiniz?

Bakire PTFE Sorunu

Üç Temel Avantaj

1. Geliştirilmiş Sürünme Direnci

Standart PTFE, sürekli yük altında kalıcı olarak deforme olur, bu da sızıntıya ve sık sık değiştirilmesine yol açar. TFM™ modifiye reçineler ve cam/karbon dolgulu kaliteler de dahil olmak üzere modifiye edilmiş PTFE bileşikleri, yük altında deformasyona karşı direnç gösterir ve uzun süreli hizmet boyunca sızdırmazlık gücünü korur. Sonuç, torku daha uzun süre tutan ve daha sıkı sızdırmazlık sağlayan bir valf yuvasıdır.

2. Üstün Aşınma Direnci

Aşındırıcı ortam, bulamaç, kum veya kristalleşen sıvılardaki valf yuvaları hızla aşınır. Cam dolgulu PTFE artırılmış basınç dayanımı ve sertlik sunarken, karbon dolgulu kaliteler düşük sürtünme ve ısı dağılımı sağlar. Aşınma direncindeki iyileştirmeler, hizmet ömrünü işlenmemiş PTFE'ye göre 3-5 kat daha fazla uzatabilir.

3. Daha Düşük Geçirgenlik Oranı

Kritik kimyasal hizmetlerde ortam, işlenmemiş PTFE'den yavaşça geçerek valf gövdesine saldırabilir veya atmosfere kaçabilir. TFM™ PTFE gibi modifiye PTFE reçineleri daha yoğun bir polimer yapıya sahip olup geçirgenliği önemli ölçüde azaltır ve sızdırmazlık bütünlüğünü geliştirir.

Karşılaştırma: Modifiye PTFE ve İşlenmemiş PTFE

Maliyet ve Performans Karşılaştırması

Temel görüş: İşlenmemiş PTFE'nin ön maliyeti daha düşüktür - ancak onu her 6-12 ayda bir değiştirirseniz, parça + işçilik + arıza süresinin kümülatif maliyeti, 3-5 yıl süren değiştirilmiş bir PTFE koltuğun maliyetini hızla aşar.

Performans Karşılaştırması

Uygulamalar

Birincil Endüstriler

Tipik Ekipman

Yüzer ve muyluya monte küresel vanalar

Kelebek vanalar

Sürgülü vanalar ve küresel vanalar

Fişli vanalar

Kontrol vanaları ve kısma vanaları

Gerçek Dünya Uygulamaları

Örnek Olay 1: Modifiye PTFE ile Hizmet Ömrünün 4 Kat Uzatılması

Zorluk: Bir kimya tesisi, akma deformasyonu ve sızıntı nedeniyle agresif asitle çalışan kontrol valflerindeki PTFE valf yuvalarını her 8-10 ayda bir değiştiriyordu. Değişim için kesinti süresi, olay başına valf başına 5.000 ABD dolarına mal olur.

Çözüm: Geliştirilmiş sürünme direnci ve boyutsal stabiliteye sahip TFM™ modifiyeli PTFE yuvalara geçildi.

Sonuç: Koltuklar 3 yıldan fazla, yani işlenmemiş PTFE'den 4 kat daha uzun süre dayandı. Valf başına 3 değiştirme olayı ortadan kaldırıldı.

Toplam tasarruf: 3 yıl boyunca vana başına 15.000 ABD Doları artı işçilik ve güvenlik risklerinde azalma.

Vaka Çalışması 2: Küresel Vana Geçirgenlik Sorunu Çözüldü

Zorluk: Bir küresel vana üreticisinin müşterisi, deformasyona, aşınmaya ve sızmaya karşı yeterli direnç sağlamayan PTFE valf yuvaları kullanıyordu. PTFE'nin ayrıca şişme ve büzülme eğilimi vardı, bu da kusurlu bir sızdırmazlık sağlıyordu.

Üretici, valf yuvası malzemesini, standart PTFE'ye göre çok daha fazla deformasyon direnci ve daha düşük nüfuz etme oranı sunan TFM™ değiştirilmiş PTFE olarak değiştirmek için malzeme uzmanlarıyla işbirliği yaptı.

Malzeme aynı zamanda daha pürüzsüz bir yüzey kalitesi sunarak sürtünmeyi azalttı ve bilya-yuva arası izolasyonu iyileştirdi.

Sonuç: Yeni koltuk daha iyi nüfuz direnci, gelişmiş boyutsal kararlılık ve gelişmiş yapısal bütünlük sundu. Üretici artık bu valf yuvalarını kimyasal işleme, etanol, petrol ve gaz, demiryolu, kağıt ve gıda endüstrilerindeki uygulamalarla çapları ¾ ila 54 inç arasında değişen boyutlarda üretiyor.

Örnek Olay 3: Bulamaç Hizmeti için Cam Dolgulu PTFE

Zorluk: Bir madencilik operasyonu, aşındırıcı cevher parçacıklarıyla çalışan çamur valflerindeki valf yuvalarını her 4-6 haftada bir değiştiriyordu. İşlenmemiş PTFE koltuklar hızla aşınıyordu ve bu da sık sık üretim kesintilerine neden oluyordu.

Çözüm: Artırılmış aşınma direnci ve sağlamlığa sahip cam dolgulu PTFE koltuklara yükseltildi.

Sonuç: Koltuklar 8 ay, yani işlenmemiş PTFE'den 8 kat daha uzun süre dayandı. Üretim çalışma süresi önemli ölçüde arttı. Bakım aralıkları haftalardan aylara kadar uzadı.

Not: Gerçek vaka sonuçları uygulama koşullarına göre değişiklik gösterir. Uygulamaya özel öneriler için bizimle iletişime geçin.

Teknik Özellikler

Malzeme Kalitesi Seçenekleri

Neden Taifno'yu Seçmelisiniz?

%100 İşlenmemiş Reçine Malzemesi — yeniden öğütülmez, geri dönüştürülmüş malzeme yoktur. Tutarlı kalite, parti üstüne parti.

Tam İzlenebilirlik — Hammaddeden bitmiş ürüne kadar her parti izlenebilir. Talep üzerine malzeme sertifikaları mevcuttur.

Hassas İşleme — Koltuklar, CNC tornalar kullanılarak dar toleranslara (0,1 mm doğruluk mevcuttur) göre hassas şekilde işlenir.

ISO Sertifikalı — ISO kalite yönetim sistemleri kapsamında sertifikalı üretim süreçleri.

Mevcut FDA Uyumlu Sınıflar — İşlenmemiş PTFE ve seçilmiş değiştirilmiş kaliteler, FDA 21 CFR 177.1550 gerekliliklerini karşılar.

Özel Tasarım Desteği — Özel valf tasarımınız için yuva geometrisini optimize etmeye yönelik mühendislik desteği.

SSS

S: Doldurulmuş değiştirilmiş PTFE valf yuvası nedir ve işlenmemiş PTFE'den ne zaman yükseltme yapmalıyım?

C: Modifiye edilmiş PTFE valf yuvaları, PTFE'nin kimyasal direncini korurken mekanik gücü, sürünme direncini ve aşınma direncini artırmak için cam elyafı, karbon veya gelişmiş reçineler gibi dolgu maddeleri ekler.

Şu durumlarda yükseltme yapın: Mevcut işlenmemiş PTFE koltuklarınız basınç altında deforme oluyor, erken yıpranıyor veya medyanın nüfuz etmesine izin veriyor. Bu durumlarda, değiştirilmiş PTFE hizmet ömrünü 3-5 kat uzatarak arıza süresini ve toplam maliyeti azaltabilir.

S: Cam dolgulu, karbon dolgulu vs. TFM™ modifiyeli, vanama hangi kalite uyuyor?

C: Üç not, üç farklı uygulama:

Cam dolgulu: Aşındırıcı ortamlar, çamurlar, yüksek yük, en yüksek aşınma direnci ve mukavemet. HF veya güçlü alkaliler için uygun değildir.

Karbon dolgulu: Yüksek hız, kuru çalışma, ısı dağıtımı, en iyi termal iletkenlik ve düşük sürtünme. Güçlü oksitleyiciler için değil.

TFM™ değiştirildi: Geçirgenliğe duyarlı, termal döngü, kritik kimyasal hizmetler, daha yoğun yapı, daha iyi stres geri kazanımı. Daha yüksek maliyet, ancak en uzun servis ömrü.

Hızlı kural:

Aşınma direncine mi ihtiyacınız var? Cam dolu.

Isı dağıtımına mı ihtiyacınız var? Karbon dolgulu.

Nüfuz kontrolüne ve uzun ömre mi ihtiyacınız var? TFM™.

S: Sınırlar nelerdir ve en yaygın kurulum hatası nelerdir?

A: Sıcaklık: -180°C ila +200°C (dereceye bağlı).

Basınç: 414 bar'a kadar — tasarım ve malzemeye göre değişir.

Kimyasal sınırlar:

Cam dolgulu: HF veya güçlü alkali için değil — cam reaksiyona girer

Karbon dolgulu: Güçlü oksitleyiciler için değil - karbon oksitler

İşlenmemiş PTFE ve TFM™: Erimiş alkali metaller veya flor gazı için uygun değildir

En yaygın hata: Aşırı sıkıştırma. Modifiye PTFE, işlenmemiş PTFE'den daha serttir ve hassas oturma kuvveti gerektirir. Çok fazla sıkıştırma koltuğa zarar verir; çok azı sızıntıya neden olur.
