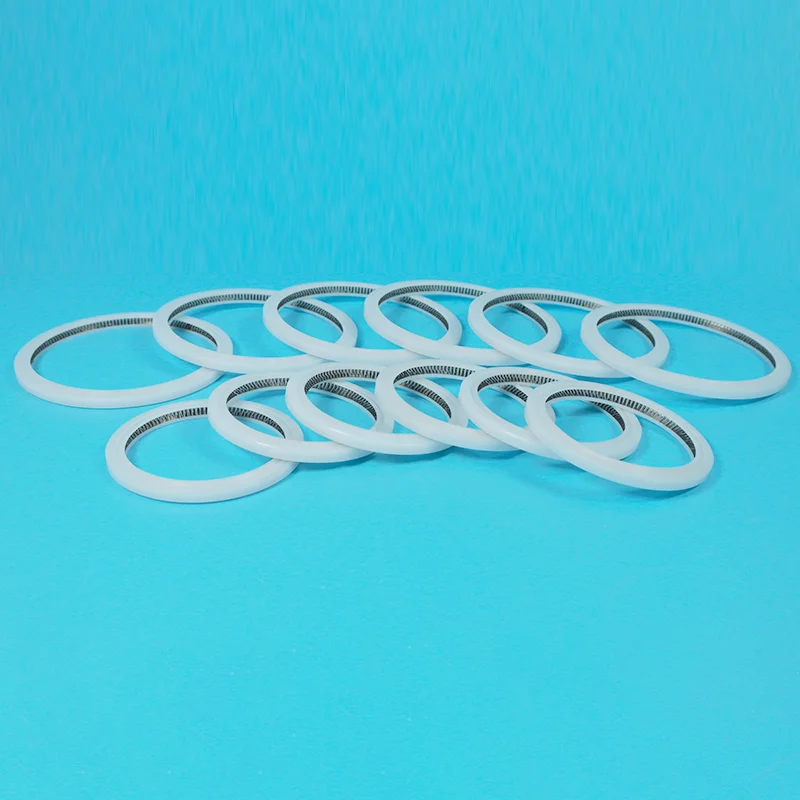

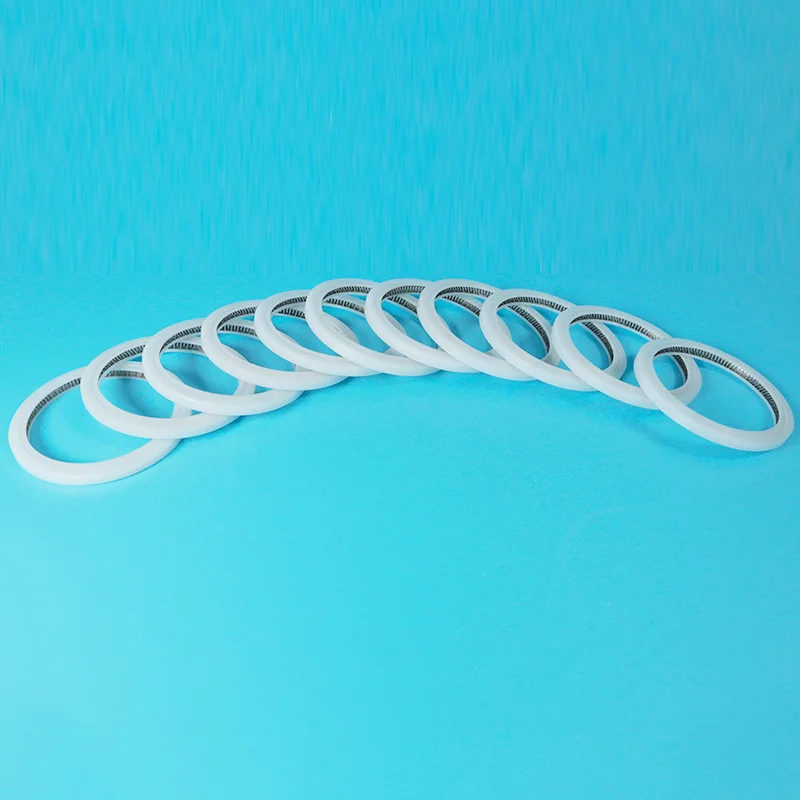

V-Tipi Yaylı Enerjili Conta

Taifno, Çinli bir V tipi yay enerjili conta üreticisidir. Bu contalar hassas bir şekilde tasarlanmış ve özelleştirilebilir olup flanşlar, kapak plakaları ve uç yüzler gibi statik sızdırmazlık uygulamaları için tasarlanmıştır. Sıfırdan yüksek seviyelere kadar olan basınçlar, aşırı sıcaklıklar ve kimyasal ortamların büyük çoğunluğuna maruz kalma dahil olmak üzere çok çeşitli çalışma koşullarında güvenilir sızdırmazlık performansı sağlarlar.

Talep Gönder

Ürün Açıklaması

V tipi yay enerjili contanın iç yayı, sıfır basınç koşulları altında ilk sızdırmazlık kuvvetini sağlar; sistem basıncı sızdırmazlık etkisini daha da artırır; basınç ne kadar yüksek olursa sızdırmazlık da o kadar sıkı olur.

Çalışma sıcaklığı aralığı: -180°C ila +200°C; 45 MPa'ya (dinamik) / 60 MPa'ya (statik) kadar basınç; 15 m/s'ye kadar ileri geri hareket hızı.

V-Type Spring Energized Seal

V Tipi Yay Enerjili Conta Nedir?

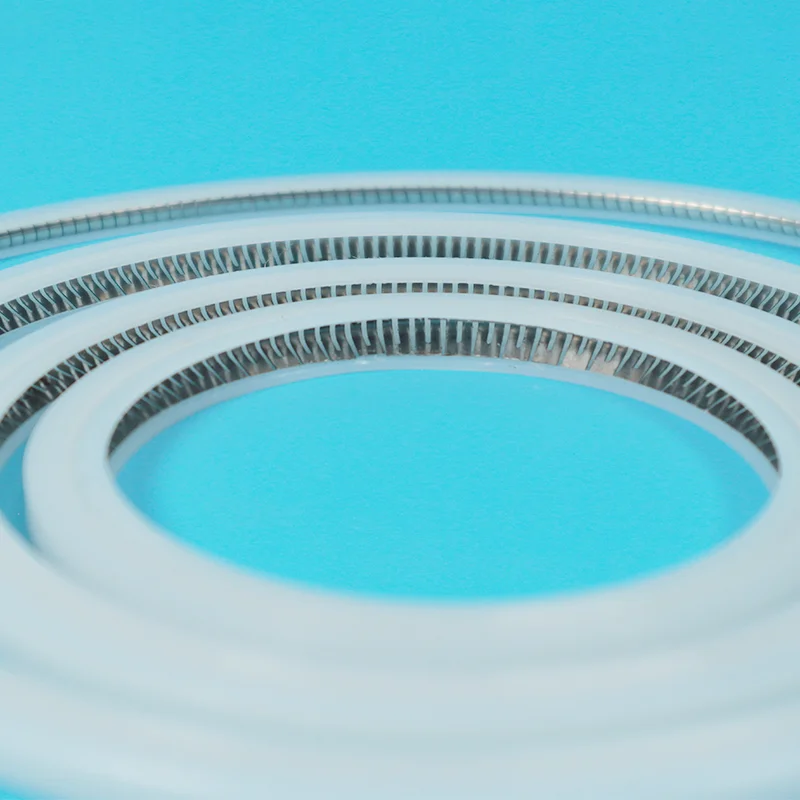

V tipi yay enerjili conta, içinde V şeklinde paslanmaz çelik yay bulunan PTFE U şeklinde bir ceketten oluşur. V-yay, yükünü sızdırmazlık dudağının ön kenarında yoğunlaştıran ve güvenilir bir silme hareketi sağlayan bir "dirsek" tasarımına sahiptir.

Nasıl çalışır:

Sıfır basınç: V-yayı ilk sızdırmazlık kuvvetini sağlar; sistem basınç altında olmadığında bile sızdırmazlık sağlar

Basınç altında: Sistem basıncı U boşluğuna girer ve sızdırmazlık dudaklarını birleşme yüzeyine karşı daha sert bir şekilde iter - basınç = daha sıkı sızdırmazlık

Kendi kendine enerji verir: Mühür bütünlüğünü korumak için harici güce gerek yoktur

V Tipi ve U Tipi: Hangisine İhtiyacınız Var?

Özellik	V-Tipi	U Tipi
Sızdırmazlık Yönü	Eksenel — flanşlar, kapaklar, uç yüzler	Radyal - piston çubukları, valf gövdeleri
Yay Tipi	V-şekilli konsol yayı	Helisel veya konsol yay
En İyisi	Statik sızdırmazlık	Dinamik sızdırmazlık (pistonlu/döner)
Silme Eylemi	Evet — döküntülerin güvenilir bir şekilde silinmesi	Ilıman

Neden V-Type'ı Seçmelisiniz?

Sorun	V-Type Sorunu Nasıl Çözüyor?
O-halkalar basınç döngüsü altında arızalanıyor	Yay, basınç dalgalanmalarından etkilenmeyen sabit sızdırmazlık kuvveti sağlar
Kauçuk contalar kimyasallarda bozulur	PTFE ceket kimyasal olarak inerttir — pH 0-14, evrensel direnç
Sıfır basınçta contalar sızıntı yapıyor	Yay sıfır basınçta sızdırmazlık kuvveti sağlar
Yüksek sürtünme – yapışma-kayma	PTFE en düşük sürtünmeye sahiptir; düzgün hareket eder, yapışmaz
Aşırı sıcaklıklar elastomerleri bozar	-180°C ila +200°C — sterilizasyona kadar kriyojenik

Seçim Kılavuzu

V Tipi vs O-Ring vs U Tipi

Özellik	V-Tipi	O-Ring	U Tipi
Sıfır Basınç Sızdırmazlığı	✅ Evet — yay kuvvet sağlar	❌ Hayır	✅ Evet
Basınç	60MPa'ya kadar (statik)	Ilıman	60 MPa'ya kadar
Sıcaklık	-180°C ila +200°C	-180°C ila +150°C	-180°C ila +200°C
Kimyasal Direnç	★★★★★	★★☆☆☆	★★★★★
Sürtünme	★★★★★ en düşük	★★★★☆	★★★★★
Sızdırmazlık Yönü	eksenel	Radyal	Radyal
En İyisi	Flanşlar, kapaklar, uç yüzler	Genel statik sızdırmazlık	Piston çubukları, valf gövdeleri

Hızlı Seçim Kılavuzu

Eğer Hizmetiniz...	Seçmek...
Flanşlar, kapaklar, uç yüzler – statik sızdırmazlık	V-Tipi
Piston çubukları, valf gövdeleri - ileri geri hareket	U Tipi
Genel amaçlı, düşük maliyetli, temiz ortam	O-Ring

Birincil Uygulamalar

Endüstri	Başvuru
Kimyasal İşleme	Reaktör kapakları, flanşlar, pompa gövdeleri — asitler, solventler, agresif kimyasallar
İlaç	Steril işleme ekipmanları, biyoreaktörler, dolum makineleri — FDA/USP uyumluluğu
Yarı iletken	Yüksek saflıkta gaz ve kimyasal contalar, vakum sistemleri — ultra saflıkta
Havacılık	Yakıt sistemleri, hidrolik sistemler — aşırı sıcaklık, yüksek güvenilirlik
Petrol ve Gaz	Valf contaları, kuyu başı ekipmanı — yüksek basınç, H₂S, aşındırıcı ortam
Yiyecek ve İçecek	Sıhhi bağlantılar, doldurma ekipmanı — FDA uyumluluğu

Gerçek Dünya Uygulamaları

Örnek Olay 1: Kimyasal Reaktör - 3 Yıllık Sıfır Sızıntı

Zorluk: Bir kimya tesisinde, 150°C'de agresif asitlerle çalışan bir reaktör çıkış yolu contasından sızıntı yaşanıyordu. Standart PTFE contalar soğuk akıyordu ve her 6-8 ayda bir sızıntı yapıyordu. Bakım, tam kapatma ve temizlik gerektiriyordu.

Çözüm: Daha iyi aşınma direnci için cam dolgulu PTFE kılıflı V tipi yay enerjili conta takıldı. V-yayı, termal çevrimi ve basınç dalgalanmalarını telafi eden sabit sızdırmazlık kuvveti sağladı.

Sonuç: 3 yılı aşkın süredir sıfır sızıntı. Bakım gerektirmez. Yıllık kapatma maliyetlerini ortadan kaldırdı.

Vaka Çalışması 2: Farmasötik Dolgu Maddesi - FDA Uyumluluğu Sağlandı

Zorluk: Bir farmasötik dolum makinesi, steril ürünü taşıyan döner valf için bir contaya ihtiyaç duyuyordu. Standart O-halkalar FDA'nın çıkarılabilir testlerini geçemedi ve CIP/SIP döngülerinden kaynaklanan kimyasal saldırı nedeniyle sık sık değiştirilmeleri gerekiyordu.

Çözüm: İşlenmemiş PTFE ceketli ve 316 paslanmaz çelik V yaylı V tipi yay enerjili conta sağlanır. FDA uyumlu malzeme. Tam belgeler sağlandı.

Sonuç: FDA ekstrakte edilebilir madde testini geçti. Mühür tekrarlanan CIP/SIP sterilizasyon döngülerinden bozulmadan kurtuldu. 18 ay içinde değiştirmeye gerek yok.

Not: Gerçek vaka sonuçları uygulama koşullarına göre değişiklik gösterir. Uygulamaya özel öneriler için bizimle iletişime geçin.

Factory Factory Factory Factory

Teknik Özellikler

Ürün Özellikleri

Parametre	Değer
Sıcaklık Aralığı	-180°C ila +200°C
Basınç – Dinamik	45 MPa'ya kadar
Basınç – Statik	60 MPa'ya kadar
Hız — Pistonlu	15 m/s'ye kadar
Hız – Döner	1 m/s'ye kadar
Malzeme	PTFE kılıf + Paslanmaz Çelik V-yay (304/316/301)
Kimyasal Direnç	pH 0-14 — neredeyse evrensel
Sızdırmazlık Tipi	Eksenel sızdırmazlık — statik veya düşük hızlı döner

Malzeme Kalitesi Seçenekleri

Seviye	En İyisi	Temel Avantaj	Kimyasal Limit
İşlenmemiş PTFE	Temiz kimyasallar, FDA uygulamaları, genel servis	Evrensel kimyasal direnç, en düşük sürtünme, FDA uyumlu	Yumuşak — daha düşük aşınma direnci
Cam Dolgulu PTFE	Aşındırıcı maddeler, yüksek aşınma, çamurlar	Artan mekanik mukavemet, aşınma direnci	HF veya güçlü alkali için değil
Karbon Dolgulu PTFE	Isı dağılımı, anti-statik, düşük sürtünme	Isı iletkenliği, geliştirilmiş sürünme direnci	Güçlü oksitleyiciler için değil
MoS₂ Dolgulu PTFE	Yapışkan ortam, düşük tork, gelişmiş kayganlık	Azaltılmış sürtünme, geliştirilmiş aşınma direnci	Asitleri oksitlemek için değil

Yay Malzemesi Seçenekleri

Yay Malzemesi	En İyisi
304 SS / 316 SS	Genel kimya hizmeti, orta sıcaklıklar
316L SS	Geliştirilmiş korozyon direnci — agresif kimyasallar, tuzlu su
Elgiloy	Mükemmel korozyon direnci — havacılık, kimya, kritik hizmetler
Hastelloy	Aşırı korozyon direnci – son derece agresif kimyasallar, asitler
İnkonel	Yüksek sıcaklık dayanımı — aşırı ısı (+260°C+)

Kalite Güvencesi

%100 İşlenmemiş PTFE Reçine — yeniden öğütülmez, geri dönüştürülmüş malzeme yoktur. Tutarlı kalite, parti üstüne parti.

Hassas Yay İmalatı — Yaylar, CNC ekipmanıyla tam spesifikasyonlara göre üretilir.

Tam İzlenebilirlik — Hammaddeden bitmiş contaya kadar her parti izlenebilir. Talep üzerine malzeme sertifikaları.

ISO 9001 Sertifikalı — ISO kalite yönetim sistemleri kapsamında sertifikalı üretim süreçleri.

Mevcut FDA Uyumlu Sınıflar — Virgin PTFE, FDA 21 CFR 177.1550 ve BfR gereksinimlerini karşılar.

Özel Yay Alaşımları Mevcuttur — 301/304/316 SS standardı; Aşırı koşullar için Elgiloy, Hastelloy, Inconel.

Test Test Test Test

SSS

S: V tipi yay enerjili conta nedir ve ne zaman kullanmalıyım?

A: İçinde V şeklinde paslanmaz çelik yay bulunan PTFE U ceket contası. Sıfır basınçtan (yay ilk kuvveti sağlar) yüksek basınca (sistem basıncı dudaklara enerji verir) kadar contalar.

O-halkalar veya lastik contalar arızalandığında, agresif kimyasallarda, aşırı sıcaklıklarda (-180°C ila +200°C), yüksek basınçta (60MPa'ya kadar) veya sızıntının kabul edilemeyeceği kritik uygulamalarda kullanın.

V tipi ve U tipi: Flanşlar, kapaklar, uç yüzler (eksenel sızdırmazlık) için V tipi. Piston çubukları ve valf gövdeleri için U tipi (radyal sızdırmazlık).

Bir flanşı veya kapağı sızdırmaz hale getiriyorsanız V tipini seçin.

Hareketli bir çubuğun sızdırmazlığını sağlıyorsanız U tipini seçin.

S: V tipi yaylı contanın maliyeti ne kadardır ve teslim süresi nedir?

C: Maliyet çap, malzeme kalitesi, yay alaşımı ve miktara bağlıdır. Standart boyutlar yaklaşık olarak X−X−Y'den başlar. Çizim başına özel boyutlar teklif edilir.

Yay alaşımı darbe maliyeti: 304 SS (standart, en düşük maliyet) → 316 SS (iyileştirilmiş korozyon) → Elgiloy/Hastelloy/Inconel (aşırı korozyon/yüksek sıcaklık, daha yüksek maliyet).

Kurşun zamanı:

Standart boyutlar: 5-7 gün.

Özel boyutlar: 10-15 gün.

Nakliye: hava 5-10 gün, deniz 15-30 gün.
