Profesyonel bir üretici ve tedarikçi olarakPTFE ürünleri, Taifnodeğiştirilmiş PTFE tüpler ve çubuklar sunar; Güçlendirici dolgu maddeleri içeren bu ürünler, standart PTFE'ye kıyasla mekanik gücü, aşınma direncini ve termal özellikleri önemli ölçüde artırır.
Modifiye PTFE tüp ve çubuk, bileşik oluşturma sırasında PTFE reçinesine karbon fiber, cam fiber, grafit, MoS₂, bronz veya PPL gibi takviye edici dolgu maddeleri eklenerek tasarlanmıştır. Bu dolgu maddeleri, PTFE'nin evrensel kimyasal direncini ve düşük sürtünme özelliklerini korurken mekanik özellikleri önemli ölçüde artırır.
İşlenmemiş PTFE'ye dayalı yükseltme:
|
Mülk |
İşlenmemiş PTFE |
Modifiye PTFE |
Müşteri Değeri |
|
Sürünme Direnci |
★★☆☆☆ Kötü |
★★★★☆ Önemli ölçüde iyileştirildi |
Basınç altında boyutsal stabiliteyi korur, daha az sızıntı sağlar |
|
Aşınma Direnci |
★★☆☆☆ Fakir |
★★★★★ Geliştirilmiş |
Aşındırıcı koşullarda 3-5 kat daha uzun servis ömrü |
|
Mekanik Dayanım |
★★★☆☆ Ilıman |
★★★★☆ Artırılmış |
Daha yüksek yükler ve basınçlar için uygundur |
|
Sıcaklık Aralığı |
-180°C ila +200°C |
-180°C ila +260°C |
Yüksek sıcaklık kapasitesi |
Saf PTFE yumuşaktır ve sürekli yük altında soğuk akışa (sürünme) eğilimlidir, bu da deformasyona ve sızıntıya neden olur
Dolgular yapısal güçlendirme sağlar, sürünmeyi azaltır ve boyutsal stabiliteyi artırır
Farklı dolgu maddeleri farklı performans gereksinimlerini, aşınma direncini, termal iletkenliği veya kayganlığı hedefler
Çalışma sıcaklığı belirli dolgu maddeleri (PPL dolgulu kaliteler gibi) ile +200°C'den +330°C'ye kadar genişletilebilir
Modifiye PTFE Tüp (İçi Boş): Çeşitli çaplarda ve et kalınlıklarında, ekstrüde veya kalıplanmış olarak mevcuttur
Modifiye PTFE Çubuk (Katı): Ekstrüde çubuklar (1000 mm+ uzunluğa kadar) ve kalıplanmış çubuklar (600 mm+ çapa kadar) olarak mevcuttur
Dolgulu PTFE bileşikleri: Cam dolgulu, karbon dolgulu, grafit dolgulu, MoS₂ dolgulu, bronz dolgulu, PPL dolgulu
Modifiye PTFE bileşikleri, her biri belirli performans gereksinimlerine göre tasarlanmış geniş bir dolgu yelpazesiyle mevcuttur:
|
Dolgu Sınıfı |
İçerik |
Temel Avantaj |
En İyisi |
Kimyasal Limit |
Renk |
|
Karbon Dolgulu |
%15-35 |
Isı iletkenliği, düşük sürtünme, antistatik |
Yüksek hız, ısı dağılımı, kuru çalışma |
Güçlü oksitleyiciler için değil |
Siyah |
|
Cam Dolgulu |
%15-25 |
3-5 kat aşınma direnci, artırılmış güç, azaltılmış sürünme |
Aşındırıcı ortam, yüksek yük, valf yuvaları |
HF veya güçlü alkali için değil |
Kirli beyaz/Gri |
|

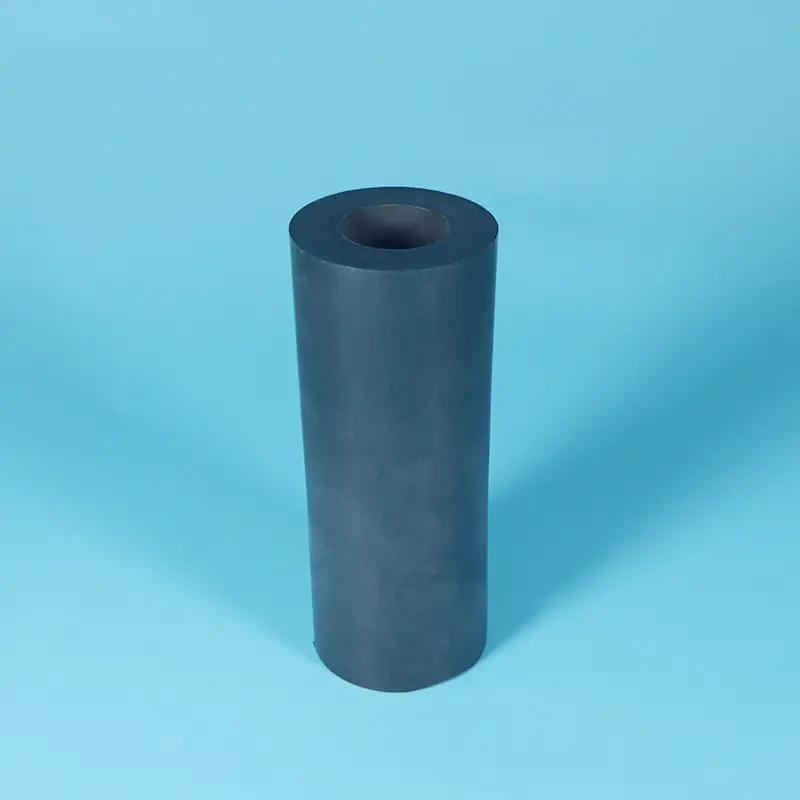

Grafit Dolgulu |
%15-25 |
Azaltılmış sürtünme, termal iletkenlik |
Rulmanlar, dinamik contalar, kayar uygulamalar |
Güçlü oksitleyiciler için değil |
Siyah |
|
MoS₂ Dolgulu |
%5'e kadar |
Gelişmiş kayganlık, düşük sürtünme |
Yapışkan ortam, düşük torklu çalışma |
Asitleri oksitlemek için değil |
Koyu gri |
|
Bronz Dolgulu |
%40-60 |
En yüksek mukavemet ve aşınma direnci |
Aşırı basınç, ağır yük, şiddetli aşınma |
Asitler veya tuzlu su için değil |
Gri-kahverengi |
|
PPL Dolgulu (Polifenilen) |
— |
Yüksek sıcaklık dayanımı (+330°C’ye kadar) |
+260°C'nin üzerindeki yüksek sıcaklık uygulamaları |
— |
Koyu kahverengi/Siyah |
PPL (Polifenilen) Modifiye PTFE: PPL, 530°C ayrışma sıcaklığına ve 300-315°C'ye kadar uzun süreli hizmete sahip, aromatik polyester bazlı, ısıya dayanıklı bir polimerdir. PPL dolgulu PTFE bileşikleri, standart PTFE'nin yumuşadığı ve deforme olduğu sıcaklıklarda çalışabilir.
|
Mülk |
Saf PTFE |
Cam Dolgulu |
Karbon Dolgulu |
Bronz Dolgulu |
PPL-Dolgulu |
|
Sıcaklık Aralığı |
-180°C ila +200°C |
-180°C ila +220°C |
-180°C ila +220°C |
-180°C ila +230°C |
-190°C ila +260°C |
|
Sürünme Direnci |
★★☆☆☆ |
★★★★☆ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
Aşınma Direnci |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
★★★★☆ |
|
Isı İletkenliği |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
★★★★☆ |
★★★☆☆ |
|
Sürtünme |
★★★★★ |
★★★★☆ |
★★★★☆ |
★★★☆☆ |
★★★★☆ |
|
Kimyasal Direnç |
pH 0-14 |
pH 0-14 (HF/alkali için değil) |
pH 0-14 (oksitleyiciler için değil) |
pH 0-14 (asitler/tuz için değil) |
pH 0-14 |
|
Mülk |
Tipik Değer |
Kaynak |
|
Sıcaklık Aralığı (Karbon/Cam/Bronz) |
-180°C ila +200°C (uzun süreli) |
|
|
Sıcaklık Aralığı (PPL-Dolu) |
-190°C ila +260°C |
|
|
Basınç Değeri |
8,0 MPa'ya kadar |
|
|
Yoğunluk |
2,2-3,5 g/cm³ (dolgu maddesine göre değişir) |
— |
|
Çekme Dayanımı |
18-40 MPa (işlenmemiş PTFE'den daha yüksek) |
|
|
Uzama |
İşlenmemiş PTFE'ye kıyasla azaltılmıştır |
— |
|
İşlem |
En İyisi |
Çap Aralığı |
Temel Özellikler |
|
Ekstrüde Çubuk/Tüp |
Düzgün kesitler, uzun uzunluklar |
Çubuk: 100 mm'ye kadar; Tüp: çeşitli |
1000 mm+ uzunluğa kadar tutarlı çap |
|
Kalıplanmış Çubuk/Tüp |
Büyük çaplar, özel boyutlar |
Çubuk: 600 mm+'ye kadar; Tüp: 600 mm+'ye kadar |
Özel çaplar, kalın duvarlar |
|
Sıkıştırma Kalıplama |
Karmaşık şekiller, dolgulu bileşikler |
Çeşitli |
Düzgün dolgu dispersiyonu, yüksek yoğunluk |
Modifiye PTFE bileşikleri, dolgu maddelerinin PTFE reçinesi ile harmanlanması, ardından kalıplanması veya ekstrüzyona tabi tutulmasıyla üretilir.
Ekstrüzyon çubuklar 1000 mm+'ye kadar uzunluklarda mevcuttur
Dolgu tipine bağlı olarak 600 mm+ çapa kadar kalıplanmış çubuk ve tüpler üretilebilmektedir.
Modifiye PTFE ürünleri, saf PTFE'ye göre önemli ölçüde geliştirilmiş mekanik özellikler gösterir
|
Endüstri |
Başvuru |
Önerilen Sınıf |
|
Kimyasal İşleme |
Valf yuvaları, pompa bileşenleri, boru kaplamaları, aşındırıcı ve korozif ortamlar |
Cam dolgulu veya Karbon dolgulu |
|
Makine Mühendisliği |
Rulmanlar, burçlar, aşınma şeritleri, kayan bileşenler |
Bronz dolgulu veya Grafit dolgulu |
|
Yüksek Sıcaklık Hizmeti |
Contalar, valf bileşenleri, +260°C üzerindeki uygulamalar |
PPL dolgulu |
|
Elektrik ve Elektronik |
Yalıtım parçaları, konektörler, yüksek frekanslı bileşenler |
Karbon dolgulu (anti-statik) |
|
Petrol ve Gaz |
Valf yuvaları, contalar, piston segmanları, yüksek basınç, H₂S |
Cam dolgulu veya Karbon dolgulu |
|
Yarı iletken |
Yüksek saflıkta kimyasal dağıtımı |
Karbon dolgulu (iletken) |
|
Yüksek Hızlı Makineler |
Burçlar, yataklar, ısı dağıtımı gerekli |
Karbon dolgulu veya Grafit dolgulu |
Daha yüksek mekanik dayanım gerektiren aşındırıcı sıvı transfer hatları
Petrol ve gazdaki kimyasal enjeksiyon hatları
Esnek bağlantı için kıvrımlı boru sistemi
Aşındırıcı ortamlar için ağır hizmet tipi boru kaplamaları
Yüksek sıcaklıkta sıvı taşıma sistemleri (PPL dolu)
Vana yuvaları (küresel vana, kelebek vana, plug vana): Aşınmaya karşı dayanıklılık için cam dolgulu
Piston segmanları ve destek halkaları: Düşük sürtünme için karbon dolgulu
Rulmanlar ve burçlar: aşırı basınç için bronz dolgulu; Düşük sürtünme için grafit dolgulu
Özel işlenmiş parçalar: Gelişmiş mekanik özellikler gerektiren herhangi bir şekil
Kompresör halkaları ve kılavuz halkaları: Isı dağıtımı için karbon dolgulu
Yüksek sıcaklık contaları ve bileşenleri: PPL dolgulu
|
Özellik |
Saf PTFE |
Modifiye PTFE |
Neden Yükseltme |
|
Mekanik Dayanım |
Daha düşük |
Daha yüksek |
Daha yüksek basınç ve yüklerin üstesinden gelir |
|
Sürünme Direnci |
Yük altında zayıf, soğuk akış |
Önemli ölçüde iyileştirildi |
Zaman içinde boyutsal stabiliteyi korur |
|
Aşınma Direnci |
Düşük |
Geliştirilmiş, 3-5 kat daha uzun ömür |
Aşındırıcı koşullarda daha uzun servis ömrü |
|
Sıcaklık Yeteneği |
+200°C'ye kadar |
+260°C'ye kadar (PPL dolu) |
Genişletilmiş yüksek sıcaklık servisi |
|
Isı İletkenliği |
Düşük |
Geliştirilmiş (Karbon/Grafit) |
Daha iyi ısı dağılımı |
|
Kimyasal Direnç |
pH 0-14 |
pH 0-14 (dolgu maddesine bağlı) |
Dolgu maddesine dayalı bazı kimyasal sınırlamalar |
|
Sürtünme |
En düşük |
Biraz daha yüksek (doldurucuya göre değişir) |
Hala kendi kendini yağlayan |
|
Maliyet |
$ |
$$-$$$ |
Daha yüksek performans, daha yüksek maliyeti haklı çıkarır |
|
Eğer Başvurunuz... |
Seçmek... |
Neden |
|
Yüksek sıcaklık (+260°C ila +330°C) |
PPL-Dolgulu |
Genişletilmiş sıcaklık kapasitesi |
|
Aşındırıcı ortam, yüksek aşınma |
Cam Dolgulu |
Aşındırıcılarda 3-5 kat daha uzun ömür |
|
Yüksek hız, ısı dağılımı |
Karbon Dolgulu |
Isı iletkenliği + düşük sürtünme |
|
Aşırı basınç, ağır yük |
Bronz Dolgulu |
En yüksek mukavemet ve aşınma direnci |
|
Yapışkan ortam, düşük tork |
MoS₂ Dolgulu |
Geliştirilmiş kayganlık |
|
Genel zorlu hizmet |
Cam veya Karbon Dolgulu |
Geniş performans iyileştirmesi |
|
Yüksek saflıkta, FDA uygulamaları |
Saf PTFE |
Kimyasal direnci sınırlayacak dolgu maddesi yok |
|
Parametre |
Değer |
Kaynak |
|
Sıcaklık Aralığı (Karbon/Cam/Bronz) |
-180°C ila +200°C (uzun süreli) |
|
|
Sıcaklık Aralığı (PPL-Dolu) |
-190°C ila +260°C |
|
|
Basınç Değeri |
8,0 MPa'ya kadar |
|
|
Mevcut Çaplar |
1 mm'den 600 mm'ye kadar |
— |
|
Standart Uzunluklar |
1000mm (ekstrüde edilmiş), 100-600mm (kalıplanmış) |
— |
|
Duvar Kalınlığı |
0,1 mm ila 50 mm (çapa bağlı olarak) |
— |
|
Malzeme |
PTFE + dolgu maddesi (Cam/Karbon/Grafit/Bronz/MoS₂/PPL) |
— |
|
Renk |
Dolgu maddesine göre değişir (siyah, gri, kirli beyaz, gri-kahverengi) |
— |
|
Parametre |
Değer |
Kaynak |
|
Sıcaklık Aralığı (Karbon/Cam/Bronz) |
-180°C ila +200°C (uzun süreli) |
|
|
Sıcaklık Aralığı (PPL-Dolu) |
-190°C ila +260°C |
|
|
Mevcut Çaplar |
1 mm'den 600 mm'ye kadar |
— |
|
Standart Uzunluklar |
1000mm+ (ekstrüde edilmiş), 100-600mm (kalıplanmış) |
— |
|
Çap Toleransı |
±0,05 mm (hassasiyet); ±0,3 mm ila ±1,0 mm (standart) |
— |
|
Malzeme |
PTFE + dolgu maddesi (Cam/Karbon/Grafit/Bronz/MoS₂/PPL) |
— |
|
Renk |
Doldurucuya göre değişir |
— |
%100 İşlenmemiş PTFE Reçine:yeniden öğütme yok, geri dönüştürülmüş malzeme yok. Tutarlı kalite, parti üstüne parti
Premium Dolgular:Sertifikalı tedarikçilerden yüksek kaliteli cam, karbon, grafit, bronz, MoS₂ ve PPL dolgu maddeleri
Düzgün Dolgu Dispersiyonu:Gelişmiş bileşim, ürün boyunca tutarlı özellikler sağlar
Hassas İmalat:Tutarlı boyutlar için gelişmiş ekstrüzyon ve kalıplama işlemleri
Tam İzlenebilirlik:Hammaddeden bitmiş ürüne kadar her parti izlenebilir. Talep üzerine malzeme sertifikaları mevcuttur
Özel Boyutlar:Talep üzerine özel çaplar, uzunluklar ve dolgu karışımları mevcuttur
Kurşun zamanı:Stokta standart boyutlar (24-48 saat); özel boyutlar karmaşıklık ve miktara bağlı olarak 5-15 gün
C: Saf PTFE, yüksek basınç, aşındırıcı ortam veya termal döngü altında hizmetinizde başarısız olduğunda veya sürünme deformasyonu sızıntıya neden olduğunda, değiştirilmiş PTFE'ye yükseltin.
Saf PTFE, temiz kimyasallar, pürüzsüz flanşlar, düşük basınç (<30 bar) ve FDA uygulamaları için iyi çalışır.
Modifiye PTFE, zorlu hizmetlerde 3-5 kat daha uzun hizmet ömrü, daha yüksek ön maliyet ve daha düşük toplam maliyet sağlar.
Hızlı kural:
Yalnızca kimyasal dirence ihtiyaç vardır → Saf PTFE.
Kimyasal direnç + mekanik dayanıma ihtiyacınız var → Modifiye PTFE.
A:Karbon dolgulu: Yüksek hız, ısı dağıtımı, anti-statik uygulamalar, termal iletkenlik ve düşük sürtünme açısından en iyisidir.
Cam dolgulu: Aşındırıcı ortamlar, yüksek yük ve valf yuvaları, aşınma direnci ve dayanıklılık için en iyisi.
Bronz dolgulu: Aşırı basınç, ağır yükler ve ciddi aşınma için en iyisi; en yüksek mukavemet ve aşınma direnci.
PPL dolgulu: +260°C'nin üzerindeki yüksek sıcaklık uygulamaları için en iyisi, servis süresini +330°C'ye kadar uzatır.
Hızlı kural:
Isı/hız → Karbon.
Aşındırıcılar → Cam.
Aşırı yük → Bronz.
Yüksek sıcaklık → PPL.
A:Sıcaklık: Karbon/Cam/Bronz kaliteleri -180°C ile +200°C arasındadır. PPL dereceleri -190°C ile +330°C arasındadır.
Basınç: 8,0 MPa'ya kadar.
Kimyasal: pH 0-14, ancak dolgu maddelerinin belirli sınırları vardır:
Cam dolgulu: HF veya güçlü alkaliler için uygun değildir.
Karbon dolgulu: Güçlü oksitleyiciler için uygun değildir.
Bronz dolgulu: asitler veya tuzlu su için uygun değildir.
Üç yaygın hata:
(1) Ortamınız için yanlış dolgu maddesinin kullanılması: seçimden önce kimyasal uyumluluğunu doğrulayın.
(2) Sıcaklık sınırlarının aşılması: dolgu maddeleri PTFE matrisini sınırlarının ötesine genişletmez; PPL genel bileşik performansını artırır.
(3) Saf PTFE ile aynı esnekliğin beklenmesi: Modifiye PTFE daha sert ve daha az esnektir. Buna göre tasarlayın.
