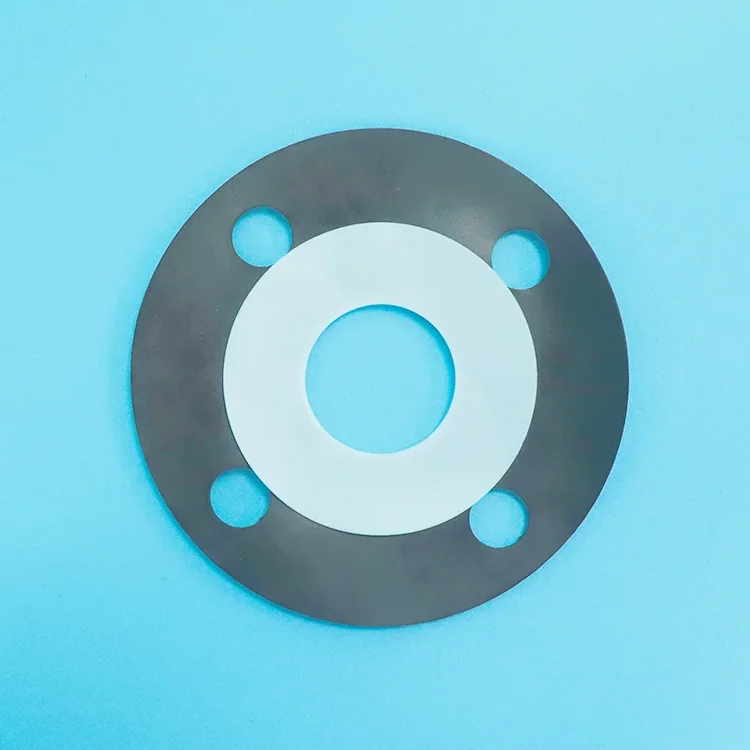

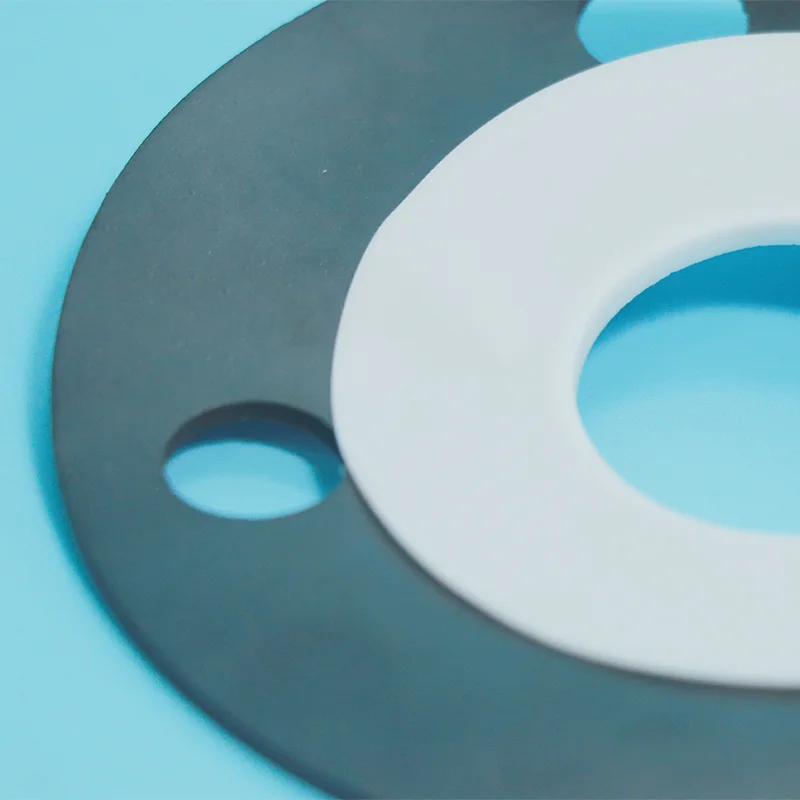

B Tipi PTFE Zarf Contası

B Tipi PTFE zarf contası, PTFE bloktan kare bir kesite işlenerek dolgu çekirdeğini yarık olmadan tamamen içine alır. Tip A'ya göre daha iyi sızdırmazlık bütünlüğü. Katı PTFE'den daha düşük maliyet.

Flanş boyutunuzu ve medyanızı Taifno'ya gönderin, biz profesyonel bir üreticiyiz ve özelleştirilmiş çözümler sunabiliriz.

B Tipi PTFE Zarf Contası Nedir?

B Tipi PTFE zarf contası, yumuşak bir dolgu çekirdeğini tamamen içine alan, katı PTFE blok veya levhadan işlenmiş bir PTFE dış ceketten oluşur. Tip A'nın (dış kenardan bir yarık kesimi olan) aksine, Tip B kare kesitli olarak işlenir ve yarık içermez; dolgu göbeği PTFE zarf içinde tamamen yalıtılmıştır.

Yapı:

PTFE Ceket: PTFE blok veya levhadan kare bir kesit halinde işlenmiştir, dolgu çekirdeğini açıkta bir yarık olmadan tamamen içine alır

Dolgu Çekirdeği: Asbestsiz kauçuk levha, sıkıştırılmış fiber veya grafit kompozit levha gibi metalik olmayan malzeme

B Tipi Yapı: İşlenmiş kare kesitli tam zarf, yarık yok, açıkta kalan dolgu yok, daha iyi sızdırmazlık bütünlüğü

Anahtar özellikler:

Yarık yok: Dolgu göbeği PTFE ceketin içinde tamamen yalıtılmıştır, açıkta kalan zayıf nokta yoktur

Daha iyi sızdırmazlık bütünlüğü: İşlenmiş yapı, Tip A'ya kıyasla üstün sızdırmazlık performansı sağlar

İç çap uyumu: İç çap, flanş deliğine uyacak şekilde işlenebilir, böylece akış türbülansı önlenir ve erozyon azaltılır

Karşılaştırma ve Seçim Kılavuzu

Tip A vs Tip B vs Tip C vs Katı PTFE

Hızlı Seçim Kılavuzu

Birincil Uygulamalar

Teknik Özellikler

B Tipi PTFE Zarf Contası Özellikleri

Mevcut Dolgu Seçenekleri

Örnek Olay İncelemesi

Şangay'daki büyük bir petrokimya tesisinde, bir etilen parçalayıcı gaz kompresörünün (Sınıf 300) çıkış boru hattı valfi, aşındırıcı ortama, yüksek sıcaklıklara, basınç dalgalanmalarına ve sık başlatma-durdurma döngülerine maruz kalan H₂S içeren servis koşulları altında çalıştırıldı. Orijinal spiral sarımlı contalar, uzun süreli çalışma sırasında sarım malzemelerinin ve dolgu bileşenlerinin korozyona uğraması nedeniyle sızdırmazlık performansını giderek kaybederek potansiyel sızıntı riskleri yaratır ve bakım gereksinimlerini artırır.

Bu zorlukların üstesinden gelmek için tesis mevcut contaları Tip B PTFE kapsüllü contalarla değiştirdi. Tamamen PTFE kaplamalı esnek bir dolgu çekirdeği içeren bu tasarım, H₂S, asitler, alkaliler ve diğer agresif kimyasallara karşı mükemmel direnç sağlarken proses ortamı ile dahili dolgu malzemesi arasında doğrudan teması önler. Sıkıştırılabilir çekirdek aynı zamanda gelişmiş kurtarma performansı sunarak contanın çalışma sırasındaki flanş düzensizliklerini ve basınç dalgalanmalarını telafi etmesine olanak tanır.

Kurulumdan sonra Tip B PTFE kapsüllü contalar, etilen parçalayıcı gaz kompresörü çıkış valfi uygulamasında istikrarlı sızdırmazlık performansı elde etti. 4 yıllık geri dönüş döngüsü boyunca sistem sıfır sızıntıyı korudu ve bakım sıklığını azaltırken ve operasyonel güvenliği artırırken zorlu petrokimya sızdırmazlık uygulamalarında PTFE kapsüllü conta teknolojisinin uzun vadeli güvenilirliğini gösterdi.

SSS

S: B Tipi PTFE zarf contası nedir ve onu ne zaman kullanmalıyım?

A: A Tipi B PTFE zarf contası, kare kesitli, yumuşak bir dolgu çekirdeğini yarıksız olarak tamamen içine alan, işlenmiş bir PTFE cekettir. Tam zarf, Tip A'ya (yarık tipi) kıyasla üstün sızdırmazlık bütünlüğü sağlar, açıkta kalan dolgu çekirdeği yoktur, potansiyel zayıf nokta yoktur. İç çap, akış türbülansını önleyecek şekilde flanş deliğine uyacak şekilde işlenebilir.

Aşağıdaki durumlarda Tip B'yi kullanın:: Orta ila yüksek basınçlı aşındırıcı hizmet için (5,0 MPa'ya kadar) Tip A'dan daha iyi sızdırmazlık güvenilirliğine ihtiyacınız var ancak katı PTFE için ödeme yapmak istemiyorsunuz.

Tip B ne zaman kullanılmamalıdır?: A Tipinin yeterli olduğu düşük basınçlı, maliyete duyarlı uygulamalar. Yüksek basınçlı veya geniş çaplı hizmetler için C Tipi'ni düşünün. En üst düzeyde kimyasal saflık ve nüfuz etme riski olmaması için katı PTFE'yi düşünün.

S: Tip B ve katı PTFE conta, hangisini seçmeliyim?

A: B Tipi (zarf), katı PTFE'den daha düşük bir maliyetle, dolgu çekirdeğinden sıkıştırılabilirlik ile PTFE ceketinden kimyasal direnç sunar.

Bununla birlikte, medyanın zamanla PTFE kılıfından sızması durumunda dolgu çekirdeğine saldırılabilir. Katı PTFE conta maksimum kimyasal direnç ve saflık sunar, dolgu maddesi içermez, nüfuz etme riski yoktur.

Ancak maliyeti çok daha yüksektir ve daha az esnektir (geri esnemeyi sağlayacak dolgu malzemesi yoktur).

Hızlı kural:

Orta basınçlı, uygun maliyetli, aşındırıcı servis → Tip B.

Yüksek basınç, ultra saf, kritik hizmet, nüfuz etme riski kabul edilemez → Katı PTFE.

S: Sınırlamalar nelerdir ve en yaygın hatalar nelerdir?

A: Sıcaklık: +200°C'ye kadar.

Basınç: 5,0 MPa'ya (50 bar) kadar.

Kimyasal: pH 0-14 evrensel direnç, yüksek sıcaklıklarda erimiş alkali metaller veya elementel flor ile uyumlu DEĞİLDİR. Zamanla bazı kimyasallar (nitrik asit, klor, etilen oksit) PTFE'ye nüfuz edebilir.

Yaygın hatalar:

(1) Medyanın PTFE'ye nüfuz ettiği uygulamalarda Tip B'nin kullanılması: bazı kimyasallar zamanla PTFE'ye nüfuz edebilir ve dolgu çekirdeğine saldırabilir, contaları düzenli olarak değiştirin veya katı PTFE contalar kullanın.

(2) Aşırı sıkma: Aşırı sıkıştırma PTFE ceketine zarar verebilir, kontrollü tork kullanın.

(3) Yanlış boyut seçimi: DN500'e kadar boyutlar için A ve B tipleri önerilir, daha büyük çaplar için C Tipi tercih edilir.
