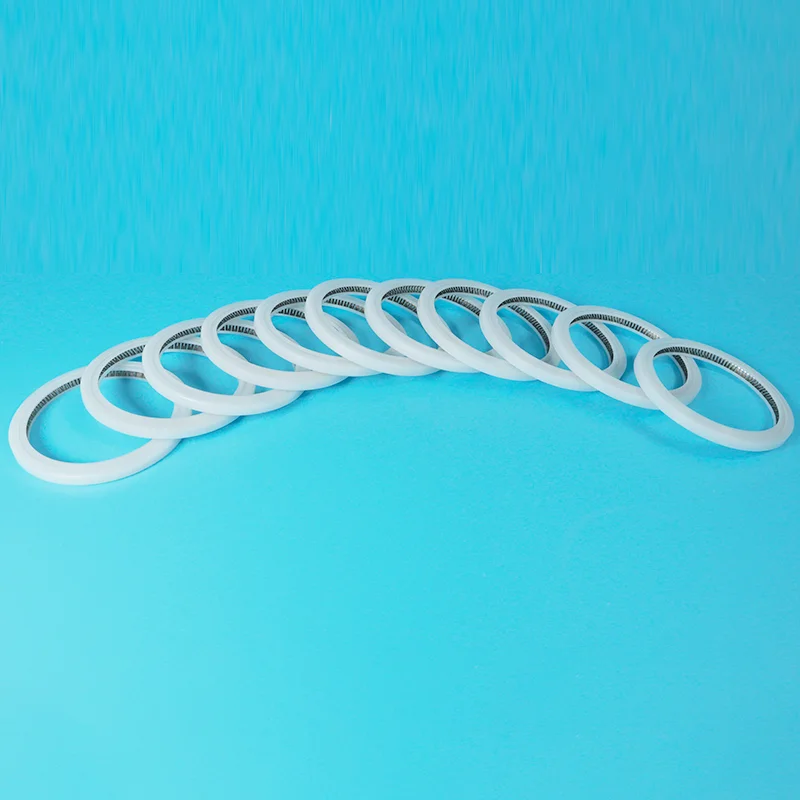

A V-Tipi Yaylı Enerjili ContaGeleneksel elastomer contalar basınç, sıcaklık, kimyasal maddelere maruz kalma, düşük hızda çalışma veya uzun süre kullanılmama durumlarıyla mücadele ettiğinde güvenilir sızdırmazlık performansını korumak üzere tasarlanmıştır. V şeklindeki sızdırmazlık profili, eşleşen yüzeye teması sürdürmek için dahili bir yay enerji vericiyle birlikte çalışır. Bu tasarım, çok çeşitli endüstriyel çalışma koşullarında istikrarlı sızdırmazlık performansı sağlayabilir.
Bu makalede V-Tipi Yay Enerjili Contaların nasıl çalıştığı, yay enerjilendirmesinin neden önemli olduğu, malzeme ve yay seçiminin servis ömrünü nasıl etkilediği, bu contaların yaygın olarak kullanıldığı yerler ve yaygın kurulum ve çalıştırma sorunlarından nasıl kaçınılacağı açıklanmaktadır. Ayrıca mühendisler, bakım ekipleri, ekipman üreticileri ve endüstriyel alıcılar için pratik bir karşılaştırma tablosu ve sorun giderme kontrol listesi sağlar.
V Tipi Yay Enerjili Conta, V şeklindeki sızdırmazlık profilini bir yay elemanıyla birleştiren hassas bir sızdırmazlık bileşenidir. Conta tipik olarak PTFE gibi yüksek performanslı bir polimerden veya değiştirilmiş bir PTFE bileşiğinden üretilirken yay, sızdırmazlık yüzeyine karşı sürekli radyal veya eksenel yükleme sağlar.
Sızdırmazlık temasını sürdürmek için büyük ölçüde kendi esnekliğine dayanan geleneksel bir elastomer contanın aksine, yay enerjili conta bağımsız bir enerji verme mekanizması kullanır. Bu, sızdırmazlık malzemesinin esnekliği sınırlı olduğunda veya ekipman zorlu termal, kimyasal veya mekanik koşullar altında çalıştığında tasarımı özellikle kullanışlı hale getirir.
V şeklindeki profil ayrıca temas basıncını kontrol edecek ve belirli kurulum geometrilerine uyum sağlayacak şekilde tasarlanabilir. Uygulamaya bağlı olarak conta, statik sızdırmazlık, ileri geri hareket, dönme hareketi veya özel basınç koşulları için tasarlanabilir.
Yay, sızdırmazlık sisteminin en önemli fonksiyonel elemanlarından biridir. Conta takıldığında yay, conta dudağı ile birleşme yüzeyi arasında bir başlangıç temas kuvveti oluşturur. Bu kuvvet, sistem basıncı tam olarak oluşmadan önce küçük boşlukların kapatılmasına ve temasın korunmasına yardımcı olur.
Sistem içi basınç arttığında, basınç conta profiline etki edebilir ve sızdırmazlık alanındaki temas kuvvetini iyileştirebilir. Yay kuvveti ve sistem basıncının bu kombinasyonu, salmastranın değişen çalışma koşullarında stabil bir sızdırmazlık arayüzünü korumasını sağlar.
Yay konfigürasyonu uygulamaya göre seçilmelidir. Farklı yay tasarımları farklı yük özellikleri, sürtünme davranışı ve kimyasal veya termal ortamlara karşı direnç sağlayabilir.
V Tipi Yay Enerjili Contanın geometrisi, sızdırmazlık kuvvetinin nasıl dağıtıldığını doğrudan etkiler. İyi tasarlanmış bir profil, gereksiz sürtünme yaratmadan sızdırmazlık yüzeyi boyunca kontrollü temas oluşturabilir.
Bu denge özellikle dinamik uygulamalarda önemlidir. Aşırı temas basıncı sürtünmeyi ve ısı oluşumunu artırabilirken, yetersiz temas basıncı sızıntıya neden olabilir. V şeklindeki yapı, sızdırmazlık profilinin ekipmanın çalışma gereksinimlerine göre uyarlanması için kullanışlı bir temel sağlar.
| Tasarım Özelliği | Fonksiyonel Rol | Potansiyel Fayda |
|---|---|---|
| V şekilli profil | Sızdırmazlık temasını kontrol eder | Dengeli sızdırmazlık kuvveti |
| Bahar enerji verici | Temas basıncını korur | Geliştirilmiş düşük basınçlı sızdırmazlık |
| Polimer ceket | Ortamı donanımdan ayırır | Kimyasal ve sıcaklık direnci |
Yay enerjili contalar genellikle geleneksel bir elastomer contanın gerekli kimyasal direnç, sıcaklık kapasitesi, düşük sürtünme ve boyutsal stabilite kombinasyonunu sağlayamadığı durumlarda seçilir.
PTFE bazlı malzemeler birçok agresif kimyasala ve proses sıvısına karşı mükemmel direnç sağlayabilir.
Özel polimer bileşikleri, yüksek veya hızla değişen sıcaklıkları içeren uygulamaları destekleyebilir.
Düzgün seçilmiş PTFE bileşikleri dinamik sızdırmazlık sistemlerinde sürtünmeyi ve aşınmayı azaltabilir.
Yay, conta zamanla çalıştıkça sızdırmazlık temasındaki belirli değişiklikleri telafi eder.
Bu avantajlar, her yay enerjili salmastranın her ortama uygun olduğu anlamına gelmez. Doğru malzeme seçimi, kanal tasarımı, yüzey kalitesi, basınç değeri, sıcaklık aralığı ve kurulum da aynı derecede önemlidir.
Malzeme seçimi yalnızca conta şekli yerine gerçek çalışma koşullarıyla başlamalıdır. Polimer ceket proses ortamına, sıcaklığa, basınca, sürtünmeye ve beklenen harekete dayanmalıdır.
| Malzeme | Tipik Güç | Ortak Hususlar |
|---|---|---|
| İşlenmemiş PTFE | Mükemmel kimyasal direnç ve düşük sürtünme | Zorlu aşınma koşulları için takviye gerektirebilir |
| Karbon Dolgulu PTFE | Geliştirilmiş aşınma ve boyutsal kararlılık | Bileşik uyumluluğu dikkatlice kontrol edilmelidir |
| Cam Dolgulu PTFE | Geliştirilmiş sıkıştırma ve aşınma özellikleri | Bazı dinamik sistemlerde birleşme yüzeyi aşınmasını artırabilir |
| PEEK Bazlı Bileşikler | Yüksek mekanik ve sıcaklık performansı | Daha yüksek malzeme maliyeti ve uygulamaya özel işleme |
Yay malzemesi de önemlidir. Kimyasal ortama, sıcaklığa ve gerekli yorulma direncine bağlı olarak paslanmaz çelik, korozyona dayanıklı alaşımlar ve diğer özel yay malzemeleri düşünülebilir.
Yalnızca nominal boyuta göre bir conta seçmek, zayıf sızdırmazlık performansının en yaygın nedenlerinden biridir. Mühendisler çalışma ortamının tamamını değerlendirmelidir.
Polimer performansı ve yay enerjilendirmesinin birleşimi, V-Tipi Yay Enerjili Contaların çok çeşitli endüstriyel uygulamalara hizmet etmesini sağlar.
Oldukça zorlu uygulamalarda contanın yalnızca katalog açıklamasından seçilmesi yerine temsili çalışma koşulları altında doğrulanması gerekir.
Geleneksel bir elastomer O-ring, birçok uygulama için ekonomik ve oldukça etkili bir çözüm olabilir. Bununla birlikte, yay enerjili tasarımlar, çalışma koşulları standart elastomer contaların pratik yeteneklerini aştığında çekici hale gelir.
| Faktör | Geleneksel Elastomer Conta | V-Tipi Yaylı Enerjili Conta |
|---|---|---|
| Esneklik | Elastomer özelliklerine güçlü bir şekilde güvenir | Bahar ek enerji sağlar |
| Kimyasal direnç | Elastomer tipine büyük ölçüde bağlıdır | Uygun PTFE bileşikleri ile mükemmel olabilir |
| Sürtünme | Malzemeye ve yağlamaya göre değişir | Uygun polimer bileşikleri ile düşük olabilir |
| Sıcaklık kapasitesi | Malzemeye bağlı | Yüksek sıcaklığa dayanıklı polimer seçenekleri mevcuttur |
| Tasarım esnekliği | Standart profiller yaygın olarak mevcuttur | Profiller, malzemeler ve yaylar uygulamaya özel olabilir |
Yüksek kaliteli bir V Tipi Yay Enerjili Salmastra bile, kurulum işleminin sızdırmazlık dudağına zarar vermesi veya contayı uygun olmayan mekanik stres altına sokması durumunda zamanından önce arızalanabilir.
Dinamik ekipman için şaft veya delik yüzey durumu özellikle önemlidir. Çizikler, aşırı pürüzlülük, keskin işleme izleri veya kirlenme, sızıntı yolları oluşturabilir ve contanın aşınmasını hızlandırabilir.
| Sorun | Olası Neden | Önerilen Kontrol |
|---|---|---|
| Sızıntı | Yanlış boyutlar, hasarlı dudak, yetersiz enerjilendirme | Oluğu, conta profilini, yayı ve montajı kontrol edin |
| Yüksek sürtünme | Aşırı temas kuvveti, zayıf yağlama, uygun olmayan malzeme | Yay yükünü, malzemeyi, hızı ve yüzey kaplamasını inceleyin |
| Hızlı aşınma | Pürüzlü birleşme yüzeyi veya aşındırıcı ortam | Yüzey durumunu ve malzeme uyumluluğunu inceleyin |
| Ekstrüzyon hasarı | Aşırı boşluk veya basınç | Basıncı, boşluğu, yedek tasarımı ve conta malzemesini gözden geçirin |
| Conta deformasyonu | Yanlış kurulum veya sıcaklığa maruz kalma | Montaj prosedürünü ve termal koşulları inceleyin |
Bir tedarikçiyi seçmek, birim fiyatları karşılaştırmaktan daha fazlasıdır. Güvenilir bir sızdırmazlık ortağı uygulamayı anlayabilmeli, uygun malzemeleri önerebilmeli, boyutsal tutarlılığı koruyabilmeli ve sorunlar ortaya çıktığında teknik destek sağlayabilmelidir.
Ningbo Taifno PTFE Plastik Ürünler Co., Ltd.PTFE bazlı sızdırmazlık ve plastik ürünlere odaklanıyor ve özelleştirilmiş sızdırmazlık bileşenlerine ihtiyaç duyan müşteriler için uygulama odaklı çözümler sunabiliyor. Endüstriyel alıcılar için doğrudan bir üreticiyle çalışmak; malzemeler, boyutlar, profiller ve üretim gereklilikleri hakkındaki iletişimi kolaylaştırabilir.
V Tipi Yay Enerjili Contanın temel işlevi nedir?
Birincil işlevi, iki eşleşen yüzey arasında kontrollü bir sızdırmazlık arayüzü sağlamaktır. Polimer kılıf sızdırmazlık bariyeri sağlarken yay sürekli enerji verme kuvveti sağlar.
V-Tipi Yay Enerjili Contalar dinamik uygulamalar için uygun mudur?
Evet. Profil, malzeme, yay konfigürasyonu, hız, basınç ve yüzey durumuna bağlı olarak pistonlu veya döner uygulamalar için tasarlanabilirler.
PTFE neden yay enerjili contalarda yaygın olarak kullanılıyor?
PTFE düşük sürtünme ve birçok kimyasala karşı güçlü direnç sunar. Aşınma direncini, sertliği ve boyutsal stabiliteyi iyileştirmek için farklı PTFE bileşikleri de tasarlanabilir.
V Tipi Yay Enerjili Conta özelleştirilebilir mi?
Evet. Özelleştirme; boyutları, sızdırmazlık profilini, polimer bileşiğini, yay malzemesini, yay konfigürasyonunu ve diğer uygulamaya özel gereksinimleri içerebilir.
Mühür teklifi talep ederken hangi bilgileri vermeliyim?
Conta boyutlarını, varsa oluk boyutlarını, çalışma basıncını, sıcaklığı, hareket tipini ve hızını, sızdırmazlık ortamını, şaft veya delik malzemesini, yüzey kalitesini ve beklenen servis koşullarını sağlayın. Çizimler veya mevcut conta örnekleri de seçim sürecini daha doğru hale getirebilir.
Erken conta arızasının en yaygın nedeni nedir?
Erken arıza, yanlış boyutlandırma, uyumsuz malzemeler, aşırı açıklık, kötü yüzey kalitesi, yanlış kurulum, uygun olmayan yay yüklemesi veya tasarım aralığının dışındaki çalışma koşullarından kaynaklanabilir.
V Tipi Yay Enerjili Conta, bir uygulamanın kontrollü sızdırmazlık kuvveti, düşük sürtünme, kimyasal direnç, sıcaklık direnci ve değişen çalışma koşulları altında güvenilir performans gerektirdiği durumlarda son derece etkili bir çözüm olabilir. V şeklindeki sızdırmazlık profili ve yay enerji sağlayıcısı, daha az elastik sızdırmazlık malzemelerinin sınırlamalarına uyum sağlarken teması korumak için birlikte çalışır.
Ancak contanın kendisi tüm sızdırmazlık sisteminin yalnızca bir parçasıdır. Doğru malzeme seçimi, yay konfigürasyonu, oluk geometrisi, basınç, sıcaklık, yüzey kalitesi, açıklık, kurulum ve çalışma hızının tümü nihai performansı etkiler.
Ekipman üreticileri, bakım ekipleri, distribütörler ve endüstriyel alıcılar için doğru V-Tipi Yaylı Enerjili Salmastranın seçilmesi bu nedenle sadece standart bir boyut seçmek yerine uygulama gereksinimleriyle başlamalıdır. Teknik açıdan deneyimli bir üretici, bu çalışma parametrelerini pratik bir sızdırmazlık çözümüne dönüştürmeye yardımcı olabilir.
