Düzensiz flanşlar, hasarlı sızdırmazlık yüzeyleri veya özel ekipmanlar için önceden kesilmiş contaların eşleştirilmesi genellikle zordur. Genişletilmiş PTFE sızdırmazlık kordonu, kullanıcıların gerekli uzunluğu yerinde kesmesine ve sızdırmazlık alanına göre doğrudan bir conta oluşturmasına olanak tanıyarak esnek bir alternatif sunar. Yumuşak genişletilmiş yapısı, düşük cıvata torku ile güvenilir sızdırmazlığı korurken, pürüzlü, çukurlu ve düz olmayan yüzeylere uyum sağlar.
ePTFE'den üretilen kablo, -196°C ila +200°C sıcaklık aralığı ve 100 bar'a kadar basınç kapasitesiyle pH 0-14 ortamlarında mükemmel kimyasal direnç sağlar. Bakım ve standart dışı uygulamalara yönelik hızlı bir sızdırmazlık çözümü elde etmek için bugün Taifno ile iletişime geçin.

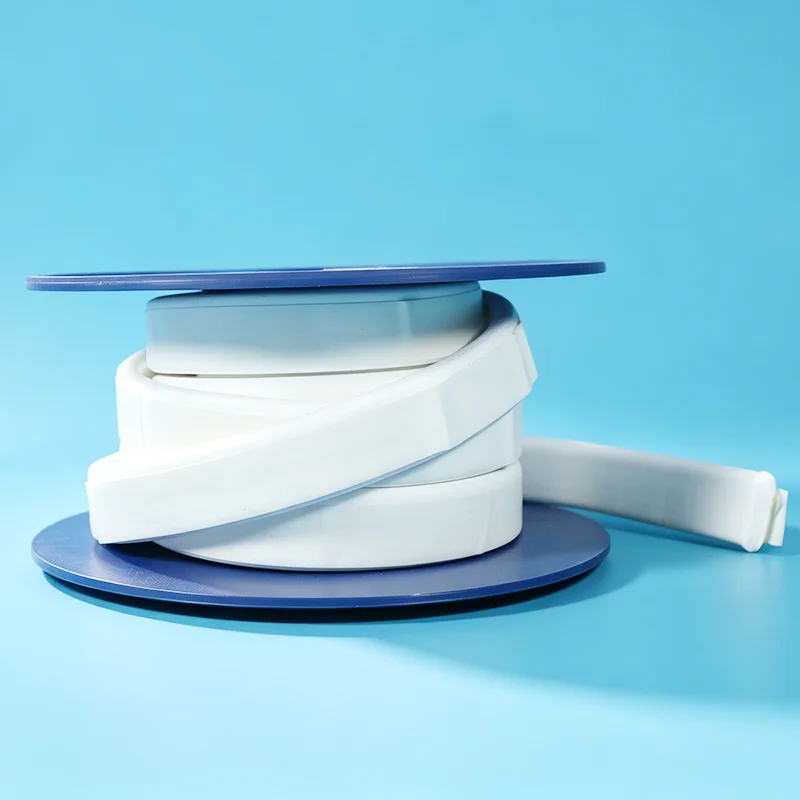

Genişletilmiş PTFE Sızdırmazlık Kordonu, genleştirme işlemiyle %100 saf PTFE reçinesinden üretilen sürekli bir sızdırmazlık malzemesidir. Yumuşak mikro gözenekli yapısı mükemmel sıkıştırılabilirlik ve esneklik sağlayarak kordonun düzensiz sızdırmazlık alanlarına, boşluklara ve karmaşık flanş geometrilerine uyum sağlamasına olanak tanırken güvenilir sızdırmazlık performansını korur.
Sahada kolay kurulum için tasarlanan kablo, gerekli uzunlukta kesilebilir, doğrudan sızdırmazlık oluğuna veya flanş alanına yerleştirilebilir ve montaj sırasında dayanıklı bir conta oluşturacak şekilde sıkıştırılabilir.
Kendinden yapışkanlı seçeneği, özellikle dikey yüzeylerde veya zorlu kurulum koşullarında kablonun yerinde tutulmasına yardımcı olur.
Sıkıştırılabilir yapı, standart önceden kesilmiş contalarla kapatılması zor olan düz olmayan yüzeyleri ve sızdırmazlık boşluklarını doldurur.
Dolgu maddeleri ve grafit içermez, mükemmel kimyasal direnç sağlar ve kirlenme risklerini önler.
Sızdırmazlık performansını korurken -196°C'ye kadar kriyojenik sıcaklıklarda esnekliğini korur.
Sünme ve soğuk akışa geleneksel PTFE'den daha iyi direnç göstererek uzun süreli hizmet sırasında sızdırmazlık kuvvetinin korunmasına yardımcı olur.
|
Sorun |
ePTFE Kordon Sorunu Nasıl Çözüyor? |
|
Stokta mevcut yüzlerce conta boyutu |
Bir rulo binlerce önceden kesilmiş contanın yerini alır — 4-6 kablo boyutu çoğu uygulamayı kapsar |
|
Özel şekiller çok uzun sürüyor |
Sahada boydan boya kesin; beklemeye gerek yok |
|
Hasarlı veya çarpık flanşlarda sızıntı |
Yumuşak, uyumlu malzeme çizikleri, çukurları ve düzensizlikleri doldurur |
|
Conta atık malzemesini kesin |
Tam olarak ihtiyacınız olanı kesin; sıfır atık |
|
Kırılgan flanşlar yüksek tork altında çatlıyor |
Düşük cıvata basıncına sahip contalar — cam kaplı ve plastik flanşlar için idealdir |
|
Contaları bekleyen maliyetli aksama süreleri |
Anında kullanılabilirlik — özel kesim için beklemeye gerek yok |
|
Özellik |
ePTFE Kablosu |
Önceden Kesilmiş Contalar |
Geleneksel PTFE Levha |
|
Envanter |
Tek rulo — yüzlerce boyutun yerini alır |
Her beden stoklanmalıdır |
Çoklu kalınlık ve boyutlar |
|
Özel Şekiller |
Yerinde kesin; her şekle uyar |
Özel takım veya bekleme gerektirir |
Yapraktan kesilmelidir |
|
Uygunluk |
★★★★★ çizikleri ve çukurları doldurur |
★☆☆☆☆ katı |
★☆☆☆☆ katı |
|
Soğuk Akış |
✅ Sürünme yok |
Yok |
❌ Yük altında sürünür |
|
Sıcaklık |
-196°C ila +200°C |
Malzemeye bağlıdır |
-180°C ila +200°C |
|
Kimyasal Direnç |
pH 0-14 |
Malzemeye bağlıdır |
pH 0-14 |
|
Atık |
Sıfır |
Önemli |
Önemli |
|
Toplam Maliyet |
En düşük |
En yüksek |
Ilıman |
|
Eğer Başvurunuz... |
Seçmek... |
|
Hasarlı, çizilmiş veya eğrilmiş flanşlar |
ePTFE Kablosu |
|
Cam kaplı, seramik veya plastik flanşlar |
ePTFE Kablosu — düşük cıvata basıncı |
|
Büyük çaplı flanşlar (24" üzeri) |
ePTFE Kablosu — özel conta beklemeye gerek yok |
|
Garip şekilli veya standart olmayan flanşlar |
ePTFE Kablosu — her şekle uyacak şekilde kesilir |
|
Temiz, pürüzsüz flanşlar, standart boyutlar |
Önceden kesilmiş contalar |
|
Flanş Yüzey Durumu |
Önerilen Kablo Boyutu |
|
Pürüzsüz, düz flanşlar |
Conta temas alanının 1/3'ü (W) |
|
Pürüzlü, çukurlu veya çentikli flanşlar |
Conta temas alanının 1/2'si (W) |
|
Dar flanşlar (≤7mm temas alanı) |
Tam genişlikte conta kullanılabilir |
|
Endüstri |
Başvuru |
|
Kimyasal İşleme |
Boru flanşları, reaktör kapakları, ısı eşanjörleri - asitler, solventler |
|
İlaç |
Steril ekipman, biyoreaktörler — FDA uyumluluğu |
|
Yiyecek ve İçecek |
Sıhhi bağlantılar, doldurma ekipmanı — FDA uyumluluğu |
|
Kağıt Hamuru ve Kağıt |
Büyük çaplı flanşlar, çürütücüler - termal çevrim |
|
Güç Üretimi |
Buhar sistemleri, kondansatör flanşları - yüksek sıcaklık |
|
Cam Kaplamalı Ekipmanlar |
Reaktörler, kaplar — kırılgan yüzeyler, düşük tork |
Zorluk: Bir kimya tesisinde 20'den fazla flanş boyutu için 100'den fazla conta boyutu stoklanıyordu. Envanter pahalıydı ve yer kaplıyordu. Standart olmayan flanşlar, özel contalar için günlerce süren aksama süresine neden oldu.
Çözüm: Tüm kesilmiş contalar genişletilmiş PTFE kordonla değiştirildi. Bunun yerine 4 kablo boyutu stoklandı.
Sonuç: Envanter maliyeti %80 azaldı. Kesinti süresi günlerden saatlere düştü. Bir kablo birden fazla flanş boyutunu kapsıyordu.
Zorluk: Bir ilaç fabrikası, sert PTFE contalarını kapatmak için gereken yüksek tork nedeniyle cam kaplı reaktör kapaklarını kırıyordu.
Çözüm: Kendinden yapışkanlı desteğe sahip Genişletilmiş PTFE Sızdırmazlık Kordonuna geçildi. Düşük cıvata basıncı gereklidir.
Sonuç: Sıfır cam kaplama hasarı. Daha düşük torkla mükemmel sızdırmazlık. 18 ay var ve devam ediyor; değişim yok.
Not: Gerçek vaka sonuçları uygulama koşullarına göre değişiklik gösterir. Uygulamaya özel öneriler için bizimle iletişime geçin.
|
Parametre |
Değer |
|
Sıcaklık Aralığı |
-196°C ila +200°C |
|
Basınç – Sıvı |
100 bara kadar |
|
Basınç – Gaz |
16 bara kadar |
|
pH Aralığı |
0-14 — evrensel kimyasal direnç |
|
Yoğunluk |
0,7 - 1,0 g/cm³ |
|
Çekme Dayanımı |
≥7 MPa |
|
Kopma Uzaması |
≥%120 |
|
Malzeme |
%100 İşlenmemiş PTFE (genişletilmiş) |
|
Kendinden Yapışkanlı Destek |
Mevcut (birçok sınıfta standart) |
|
FDA Sınıfı Mevcuttur |
Evet — gıda ve ilaç uygulamaları için |
|
Kesit Şekli |
Boyut Aralığı |
Ortak Uygulamalar |
|
Yuvarlak Kordon |
Ø 2,4 mm'den Ø 25 mm'ye |
Standart flanş sızdırmazlığı, valf salmastrası |
|
Kare/Dikdörtgen |
3mm×1,5mm ila 50mm×50mm |
Geniş flanş uygulamaları |
|
Bant/Şerit |
1,5 mm ila 7 mm kalınlık × 2 mm ila 1500 mm genişlik |
Geniş alan sızdırmazlığı, yol yolları |
%100 İşlenmemiş PTFE Reçine — yeniden öğütülmez, geri dönüştürülmüş malzeme yoktur. Tutarlı kalite.
Tam İzlenebilirlik — Her parti izlenebilir. Talep üzerine malzeme sertifikaları.
Mevcut FDA Uyumlu Sınıflar — FDA 21 CFR 177.1550 ve BfR gereksinimlerini karşılar.

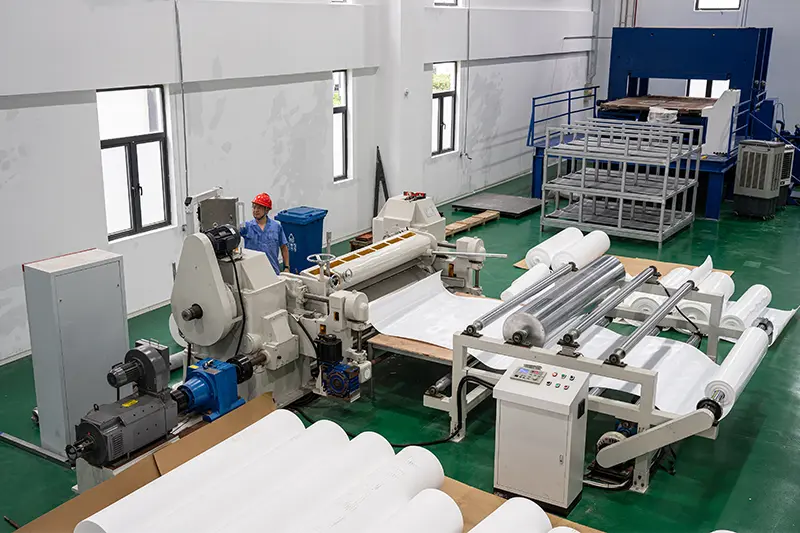

Hassas Üretim - Sürekli süreç, tutarlı yoğunluk ve sıkıştırılabilirlik sağlar.
Uzun Raf Ömrü — Sınırsız raf ömrü — zamanla bozulma olmaz.

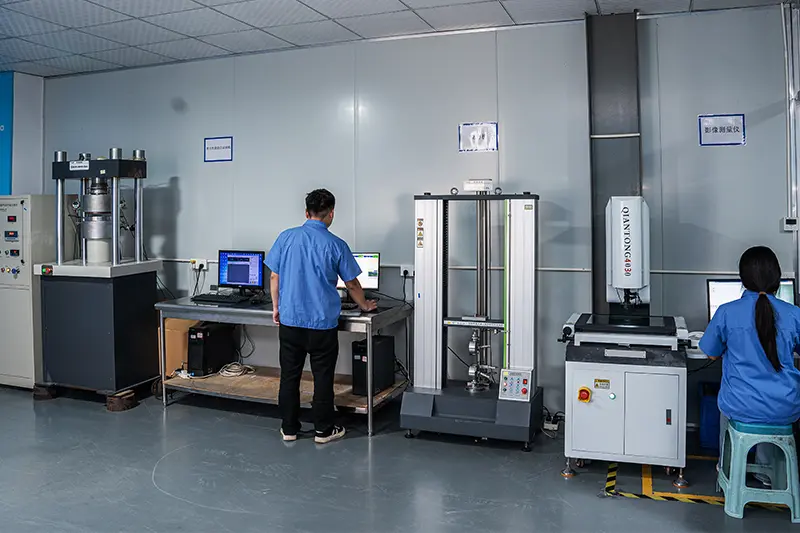

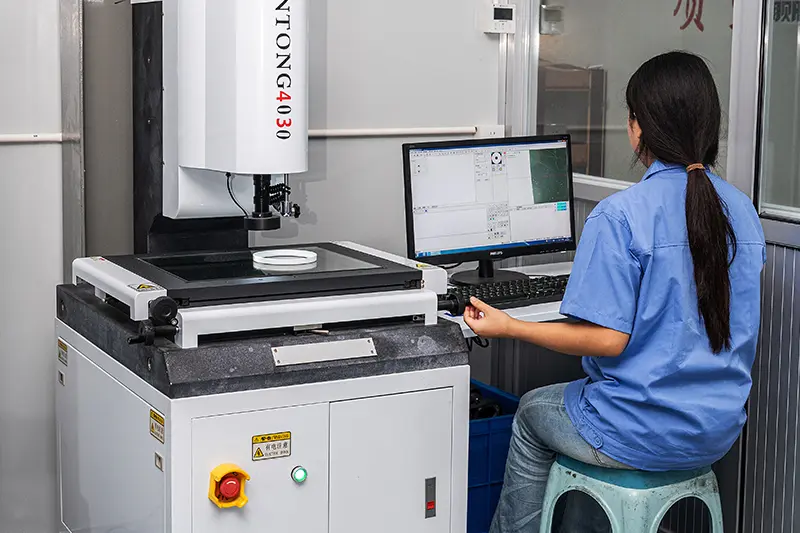

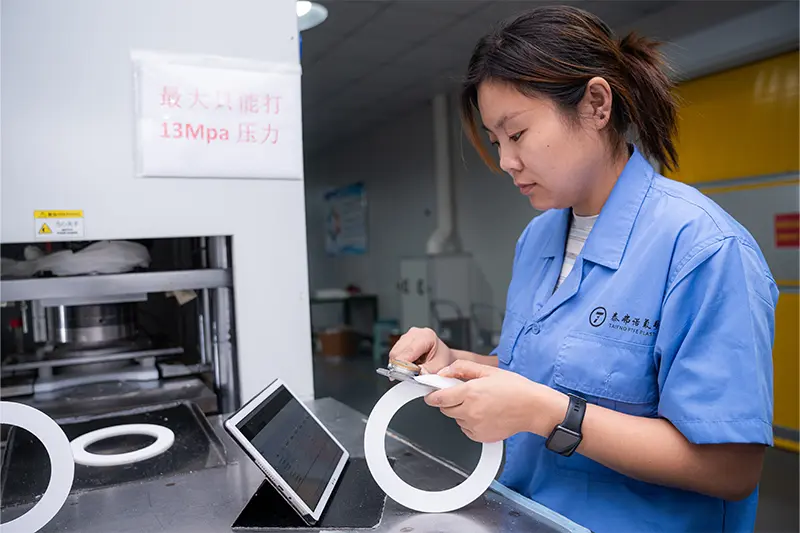

Kalite Testi Yapıldı — Parti başına çekme mukavemeti, yoğunluk ve sıkıştırılabilirlik test edildi.
A:Ne zaman kullanılmalı?: Düzensiz yüzeyler, hasarlı flanşlar, standart dışı boyutlar, büyük çaplı flanşlar, düşük tork gerektiren cam kaplı/plastik flanşlar.
Ne zaman KULLANILMAMALIDIR?: Yüksek basınçlı dinamik sızdırmazlık (hareketli parçalar), yalnızca statik sızdırmazlık.
C: Maliyet çap/kesit, rulo başına uzunluk ve miktara bağlıdır. Tek bir rulonun maliyeti genellikle 10 farklı boyuttaki contanın stoklanmasından daha azdır.
Toplam maliyet görünümü: Kablonun metre başına maliyeti, standart conta sayfasına göre daha fazladır. Ancak tam olarak ihtiyacınız olanı kesersiniz; sıfır atık, sıfır bekleme, sıfır özel takımlama. Bir yıl boyunca envanter, arıza süresi ve atık tasarrufu malzeme maliyetini aşıyor.
Kurşun zamanı:
Stokta: 24-48 saat içinde gönderilir.
Nakliye: hava 5-10 gün, deniz 15-30 gün.
A: Sıcaklık: -196°C ila +200°C (kısa süreli +315°C).
Basınç: 100 bara kadar (sıvı), 16 bara kadar (gaz).
Kimyasal: pH 0-14, evrensel direnç, erimiş alkali metaller ve flor hariç.
Üç yaygın hata:
(1) Yanlış boyut: kablo, conta temas alanının 1/3 ila 1/2'si kadar olmalıdır.
(2) Aşırı sıkma: düşük torklu ePTFE contalar; aşırı sıkma kabloya zarar verir.
(3) Uygun olmayan uç birleştirme: uçlar cıvata deliği konumunda kesişmelidir. Hasarlı yüzeyler için çentikli alanda üst üste bindirin veya ikiye katlayın.
