Standart PTFE contalar yüksek basınç altında yeterli mekanik dayanıma sahip olmayabilirken kauçuk contalar agresif kimyasal ortamlarda bozunabilir. Gevşek kılıf katmanlarına sahip geleneksel PTFE zarf contaları da katlanma, dolgu maddesine maruz kalma veya montaj hasarına maruz kalabilir.
Metal kaplı genişletilmiş PTFE conta, genişletilmiş PTFE (ePTFE) ile tamamen kapsüllenmiş oluklu paslanmaz çelik çekirdek ile bu sınırlamaları çözerek, açıkta kalan dolgu maddesi olmadan bağlı tek parça bir yapı oluşturur.
Paslanmaz çelik çekirdek, patlama direnci, yapısal destek ve geri esneme geri kazanımı sağlarken, genişletilmiş PTFE katmanı, düşük cıvata torkuyla düzensiz veya hassas flanşları kapatmak için mükemmel kimyasal direnç ve yüksek sıkıştırılabilirlik sağlar.
-196°C ila +200°C performansı, 210 bar'a kadar basınç kapasitesi ve pH 0–14 kimyasal direnciyle yüksek basınç, termal döngü ve zorlu kimyasal sızdırmazlık uygulamaları için tasarlanmıştır.

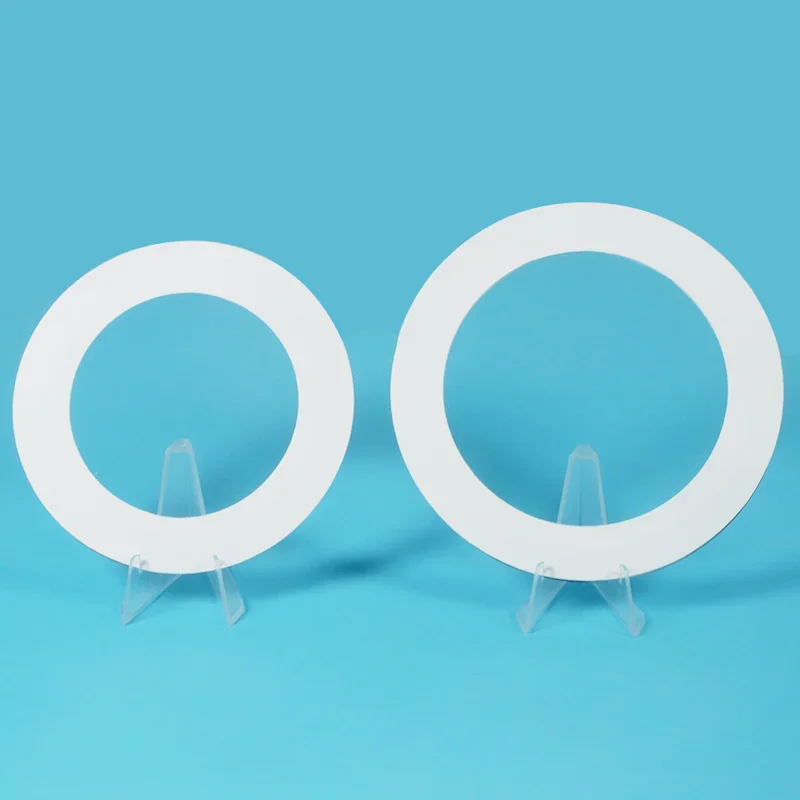

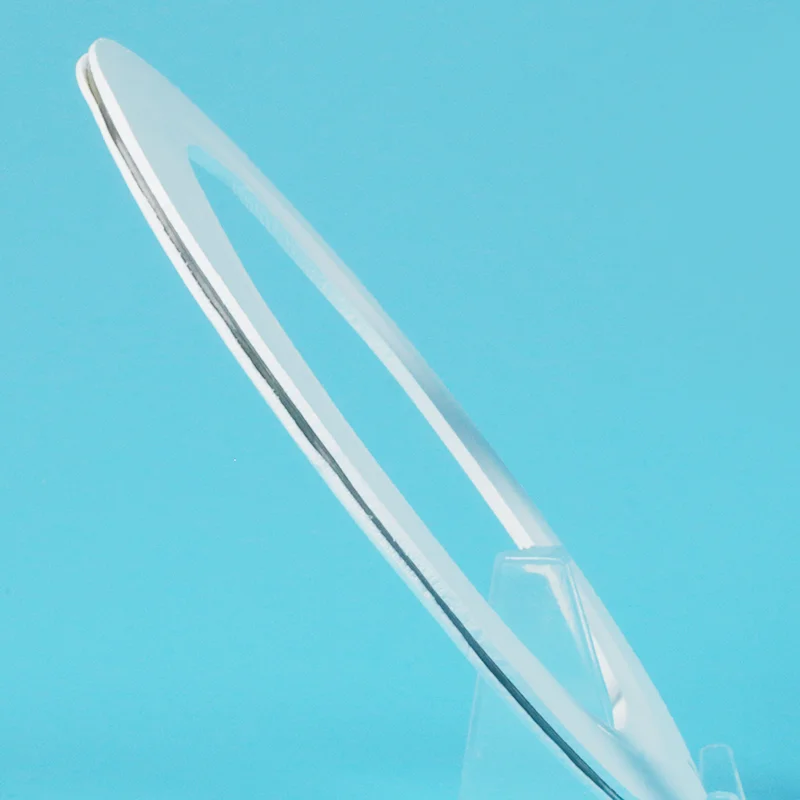

Metal Kaplı Genişletilmiş PTFE Conta, oluklu paslanmaz çelik takviye çekirdeğini tamamen bağlanmış genişletilmiş PTFE (ePTFE) dış katmanla birleştirir. Bu kompozit tasarım, metalin mekanik gücünü ePTFE'nin esnekliği ve kimyasal direnciyle birleştirerek zorlu uygulamalarda istikrarlı sızdırmazlık performansı sağlar.
Sızdırmazlık yapısı şunları içerir:
1. Oluklu Paslanmaz Çelik Çekirdek: Dahili metal parça, yüksek basınçlı çalışma ve basınç döngüsü sırasında geri esnemeyi geri kazanma, patlama direnci ve yapısal stabilite sağlayan bir takviye katmanı görevi görür.
2. Genişletilmiş PTFE Ceket: Yumuşak mikro gözenekli PTFE katmanı, düz olmayan flanş yüzeylerine uyum sağlar ve düşük cıvata yükleri altında sızdırmazlık performansını korur; bu da onu cam astarlı, plastik ve diğer hassas flanş sistemleri için uygun hale getirir.
3. Gümrüklü Tek Parça Yapı: Kurulum sırasında kayabilen veya katlanabilen ayrı PTFE katmanlarına sahip geleneksel zarf contalarının aksine, ePTFE ceketi metal çekirdeğe kalıcı olarak bağlanmıştır. Bu, dolgu maddesinin açığa çıkmasını, kurulum hasarını ve sızdırmazlık hatalarını önler.
Metal Kaplı Genişletilmiş PTFE Conta, ePTFE esnekliğini paslanmaz çelik takviyeyle birleştirerek geleneksel sızdırmazlık malzemelerinin sınırlamalarının üstesinden gelmek üzere tasarlanmıştır.
Basınç altında sürünebilen veya dışarı çıkabilen standart PTFE malzemelerin aksine, iç metal çekirdek, uzun vadeli sızdırmazlık stabilitesi için yapısal destek ve patlama direnci sağlar.
ePTFE dış katman kimyasal olarak inerttir ve pH 0-14 ortamlarında evrensel direnç sağlayarak kauçuk contalarda yaygın olarak görülen bozulma sorunlarını ortadan kaldırır.
Sıkıştırılabilir ePTFE katmanı, daha düşük cıvata yüklerinde etkili bir şekilde sızdırmazlık sağlayarak cam kaplı, plastik ve diğer hassas flanş yüzeylerindeki gerilimi azaltır.
Oluklu paslanmaz çelik çekirdek, geri yaylanmayı sağlayarak sıcaklık dalgalanmaları ve tekrarlanan çalışma döngüleri sırasında sızdırmazlık kuvvetinin korunmasına yardımcı olur.
Bağlı yapı, geleneksel zarf conta tasarımlarında görülen gevşek PTFE katmanlarını, açıkta kalan dolguyu ve kurulumla ilgili arızaları ortadan kaldırır.
|
Özellik |
ePTFE Metal Ceketli |
Standart PTFE Conta |
Geleneksel Zarf Contası |
Kauçuk/Elastomer |
|
Patlama Direnci |
✅ Mükemmel — metal çekirdek |
❌ Zayıf — yumuşak |
⚠️ Orta — dolguya bağlı |
❌ Zayıf |
|
Kurulum Güvenilirliği |
✅ Bağlı — gevşek yaprak yok |
✅ Basit |
❌ Kötü — yapraklar geriye doğru kıvrılıyor |
✅ Basit |
|
Düşük Torklu Sızdırmazlık |
✅ Mükemmel — ePTFE uyumludur |
❌ Zayıf — katı |
✅ İyi |
✅ İyi |
|
Kimyasal Direnç |
★★★★★ pH 0-14 |
★★★★★ |
★★★★☆ |
★★☆☆☆ |
|
Sıcaklık Aralığı |
-196°C ila +200°C |
-180°C ila +200°C |
-180°C ila +200°C |
-40°C ila +150°C |
|
Uygunluk |
★★★★★ çukurları doldurur |
★★☆☆☆ |
★★★☆☆ |
★★★★★ |
|
Termal Döngü Performansı |
★★★★★ metal geri yaylanıyor |
★★☆☆☆ |
★★★☆☆ |
★★★☆☆ |
|
Cam Kaplamalı Flanş Dostu |
✅ Evet — düşük tork |
✅ Evet |
✅ Evet — düşük tork |
❌ Hayır |
|
Maliyet |
$$$ |
$ |
$$ |
$$ |
|
Eğer Başvurunuz... |
Seçmek... |
|
Cam kaplı çelik flanşlar — dalgalı, pürüzlü yüzeyler |
ePTFE Metal Ceketli — düşük torklu, bağlı, uyumlu |
|
Yüksek basınç + termal çevrim |
ePTFE Metal Ceketli — metal çekirdek geri esneme sağlar |
|
Agresif kimyasallar + aşırı sıcaklıklar |
ePTFE Metal Ceketli — evrensel kimyasal direnç, geniş sıcaklık aralığı |
|
Geleneksel zarf contaları dikişlerde başarısız olmaya devam ediyor |
ePTFE Metal Ceketli — bağlı yapı, gevşek yaprak arızalarını ortadan kaldırır |
|
Standart çelik flanşlar, temiz ortam, düşük maliyet |
Standart PTFE conta |
|
Su, hava, düşük sıcaklık |
Kauçuk conta |
|
Endüstri |
Başvuru |
Anahtar Gereksinimi |
|
Kimyasal İşleme |
Cam kaplı reaktörler, boru flanşları - asitler, solventler, aşındırıcı ortamlar |
Düşük tork, evrensel kimyasal direnç, dalgalı flanş sızdırmazlığı |
|
İlaç |
Steril işleme ekipmanı, biyoreaktörler — FDA uyumluluğu |
Saf PTFE, kirlenme yok, düşük tork |
|
Yiyecek ve İçecek |
Sıhhi bağlantılar, doldurma ekipmanı — FDA uyumluluğu |
Saf ePTFE, kolay temizlik, kirlenme yok |
|
Kağıt Hamuru ve Kağıt |
Sindirici flanşları, büyük çaplı borular - termal çevrim |
Uygunluk, termal döngü performansı |
|
Güç Üretimi |
Buhar sistemleri, kondansatör flanşları - yüksek sıcaklık |
Geniş sıcaklık aralığı, geri yaylanma |
|
Petrokimya |
Boru hattı flanşları, ısı eşanjörleri - yüksek basınç, H₂S |
Patlama direnci, kimyasal direnç |
Zorluk: Bir kimya fabrikası, cam kaplı çelik reaktör kapaklarında sert PTFE contalar kullanıyordu. Gereken yüksek tork, cam kaplamayı çatlatarak yılda 15.000 ABD doları tutarında onarım maliyetine ve kirlenme riskine neden oldu. Geleneksel zarf contalarında, kurulum sırasında geriye katlanan, dolgu maddesini asit saldırısına maruz bırakan ve 3-6 ay sonra sızıntıya neden olan gevşek PTFE yaprakları vardı.
Çözüm: Oluklu paslanmaz çelik çekirdekli Metal Kaplı Genişletilmiş PTFE Conta takıldı. Bağlı yapı gevşek yaprakları ortadan kaldırdı. Düşük torkta yalıtılmış ePTFE ceket.
Sonuç: Sıfır cam kaplama hasarı. Daha düşük torkla mükemmel sızdırmazlık. Kurulum güvenilirdir, katlanmış yaprak yoktur. 3 yıldır sızıntı yok. Cam onarım maliyetlerinde yılda 15.000 ABD doları ortadan kaldırıldı.
Zorluk: Güçlü asitlerle çalışan bir kimyasal işleme tesisinde, geleneksel PTFE zarf contalarının nüfuz etmesinden dolayı conta arızası yaşanıyordu. Zarfın içindeki dolgu malzemeleri, PTFE'den geçen medyanın yavaş yavaş saldırısına uğrayarak kalınlık kaybına ve cıvata yükü kaybına neden oldu.
Çözüm: Kimyasal olarak inert ePTFE dolgu halkaları ve bağlı yapıya sahip, yapışkan dikişler ve korozyon için yollar bulunmayan Metal Kaplı Genişletilmiş PTFE Conta ile değiştirildi.
Sonuç: Tam kimyasal eylemsizliğe ulaşıldı. Zarfın içinden herhangi bir ortam sızması artık arızaya neden olmuyordu; tüm dahili bileşenler kimyasal olarak inertti. Conta ömrü 6 aydan 3+ yıla çıkarıldı.
Zorluk: Bir ilaç fabrikasının 48" cam kaplı flanşlar için contalara ihtiyacı vardı. Geleneksel zarf contalarının takılması zordu, PTFE yaprakları geriye doğru kıvrılarak sızıntıya, üretim kesintilerine ve güvenlik sorunlarına neden oluyordu. Dikkatli hizalamanın gerekli olması nedeniyle conta başına kurulum saatler sürdü.
Çözüm: Paslanmaz çelik çekirdekli, bağlı ePTFE metal kaplamalı contalar. Gevşek yaprak yok, kurulumu basit.
Sonuç: Kurulum süresi flanş başına 2 saatten 30 dakikaya düşürüldü. 18 ay sonra sıfır sızıntı. Kurulum hatası yok. Değiştirmeye gerek yok.
Not: Gerçek vaka sonuçları uygulama koşullarına göre değişiklik gösterir. Uygulamaya özel öneriler için bizimle iletişime geçin.
|
Parametre |
Değer |
|
Sıcaklık Aralığı — Sürekli |
-196°C ila +200°C |
|
Basınç – Tipik |
210 bar'a (3000 PSI) kadar |
|
pH Aralığı |
0-14 — evrensel kimyasal direnç |
|
Malzeme |
%100 Genişletilmiş PTFE (ePTFE) + Paslanmaz Çelik çekirdek |
|
Çekirdek Malzemesi |
304 SS, 316 SS, Hastelloy, Inconel, Monel |
|
Conta Kalınlığı |
2,3 mm ila 14 mm (0,09 ila 0,55 inç) |
|
Yapı |
Yapıştırılmış, dikişsiz — yapıştırıcı yok |
|
FDA Uyumlu |
Evet — FDA 21 CFR 177.1550'yi karşılar |
|
Renk |
Beyaz/kirli beyaz (ePTFE ceket) |
|
Çekirdek Malzemesi |
En İyisi |
|
304 Paslanmaz Çelik |
Genel kimya servisi, standart uygulamalar |
|
316 Paslanmaz Çelik |
Geliştirilmiş korozyon direnci — agresif kimyasallar, tuzlu su |
|
316L Paslanmaz Çelik |
Geliştirilmiş korozyon direnci - asidik ortamlar |
|
Hastelloy® C-276 |
Aşırı korozyon direnci – son derece agresif kimyasallar, asitler |
|
Inconel® |
Yüksek sıcaklık dayanımı — aşırı ısı (+200°C+) |
|
Monel® |
Deniz suyu, tuzlu su — mükemmel deniz direnci |
Oluklu metal parça: Geri esneme, patlama direnci ve yapısal bütünlük sağlar
Tamamen kapsüllenmiş: Metal çekirdek kimyasal saldırılara karşı tamamen korunmuştur - hem ID hem de OD
Kusursuz yapı: Açıkta kalan kenarlar yok, korozyona veya nüfuz etmeye yönelik yollar yok
%100 İşlenmemiş ePTFE Reçine — yeniden öğütülmez, geri dönüştürülmüş malzeme yoktur. Tutarlı kalite.
Yapıştırılmış Yapı — Katmanlar arasında yapıştırıcı yoktur. Gevşek yaprak yok. Tek parça conta bütünlüğü.
Tam İzlenebilirlik — Her parti izlenebilir. Talep üzerine malzeme sertifikaları.
Oluklu Metal Çekirdek — Hassas biçimde şekillendirilmiş paslanmaz çelik uç, tutarlı bir geri esneme sağlar.
FDA Uyumlu Sınıflar Mevcuttur — Virgin ePTFE, FDA 21 CFR 177.1550'yi karşılar.
Özel Boyutlar - Her çap, her kalınlık - flanş özelliklerinize göre üretilir.
C: Standart PTFE basınç altında aktığında veya patladığında, kauçuğun kimyasallar içinde bozunduğu veya gevşek PTFE yapraklarının kurulum sırasında geriye katlanması nedeniyle geleneksel conta contalarının dikiş yerlerinden sızıntı yaptığı durumlarda bunu kullanın.
Şunun için en iyisi:: Cam astarlı çelik flanşlar, yüksek basınç, termal döngü, agresif kimyasallar ve düşük tork gerektiren hassas yüzeyler.
Geleneksel zarf contalarından temel fark:
Yapıştırılmış yapı: Geriye katlanabilecek gevşek PTFE yaprakları yoktur.
Kesintisiz ID ve OD: korozyona veya nüfuza yol açmaz.
C: Maliyet çapa, kalınlığa, çekirdek malzemesine (304/316 SS vs Hastelloy/Inconel) ve miktara bağlıdır.
Toplam maliyet görünümü: Standart PTFE'den daha yüksek ön ödeme. Ancak 3-5 yıl ömrü olan tek bir conta, birden fazla değiştirmeyi, arıza süresini ve cam onarım maliyetlerini ortadan kaldırır. 3 yıl boyunca toplam maliyet, her 6-12 ayda bir değiştirilen standart PTFE'den daha düşüktür.
Kurşun zamanı:
Özel boyutlar: 7-15 gün.
Nakliye: hava 5-10 gün, deniz 15-30 gün.
A: Sıcaklık: -196°C ila +200°C.
Basınç: 210 bar'a kadar.
Kimyasal: pH 0-14, evrensel.
Üç yaygın hata:
(1) Aşırı sıkma: standart PTFE'den daha düşük torkta contalar; aşırı sıkma ePTFE ceketine zarar verir.
(2) PTFE ceketinin hasar görmesi: ePTFE yumuşaktır; dikkatli kullanın.
(3) Geleneksel zarf contalarıyla karıştırılma: bu birleştirilmiş, tek parça yapıdır. Gevşek yaprak yok. Kurulum sırasında katlanmış katmanları kontrol etmenize gerek yoktur.
