Düzensiz flanşlar, kırılgan sızdırmazlık yüzeyleri, aşırı sıcaklıklar veya agresif kimyasallar içeren uygulamalar için genişletilmiş PTFE levha, uyarlanabilirliği, dayanıklılığı ve kimyasal direnci tek bir malzemede birleştiren çok yönlü bir sızdırmazlık çözümü sağlar.
Sert PTFE malzemelerin aksine, genişletilmiş yapı mükemmel esneklik ve sıkıştırılabilirlik sağlayarak levhanın pürüzlü, çizik, oyuklu ve düzgün olmayan flanş yüzeylerine uyum sağlamasına olanak tanır.
ePTFE ürünleri üreticisi ve tedarikçisi arıyorsanız Taifno iyi bir seçimdir; sorunuza 24 saat içinde yanıt vereceğiz.

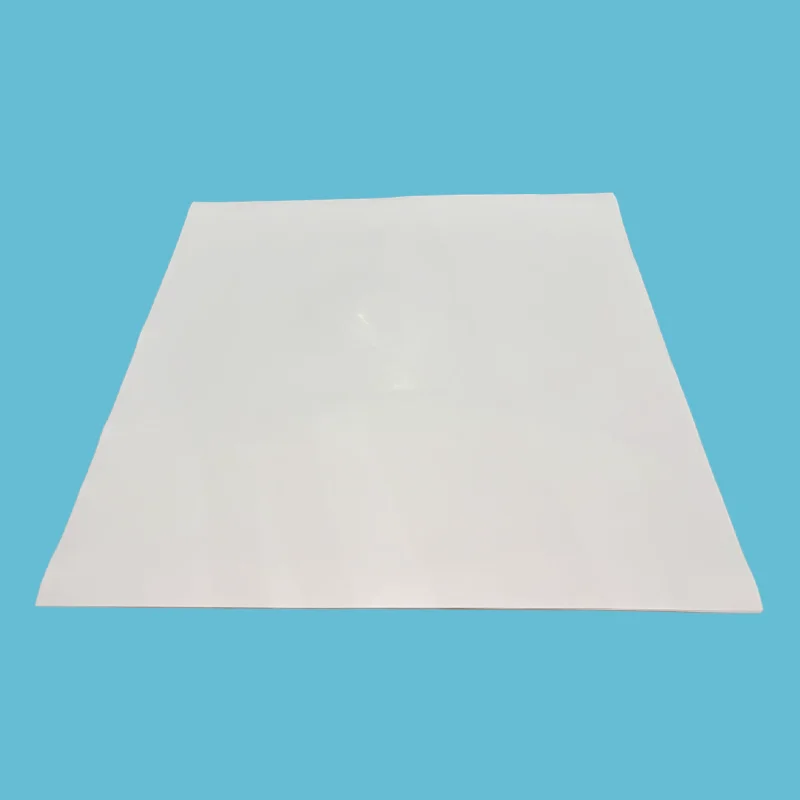

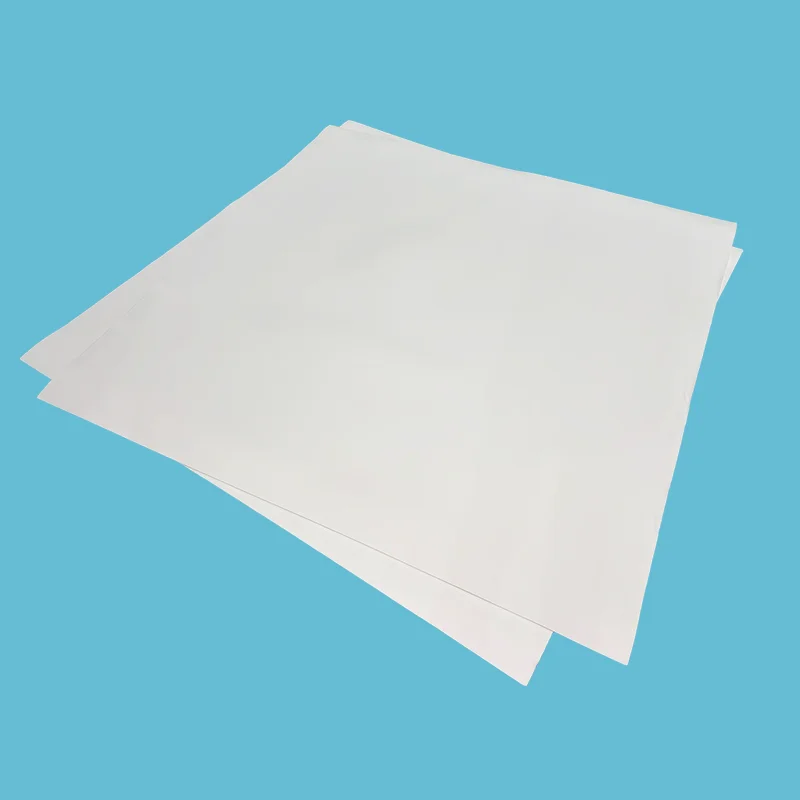

Genişletilmiş PTFE Levha, yoğun PTFE yapısını esnek bir mikro-fibril ağına dönüştüren özel bir genleştirme işlemi yoluyla %100 işlenmemiş PTFE reçinesinden üretilir. Bu eşsiz çok yönlü fiber yapısı, yumuşaklık ve sıkıştırılabilirliği PTFE'nin kimyasal stabilitesi ve dayanıklılığı ile birleştirir.
Genişletilmiş fiber ağı, malzemenin flanş yüzeyi kusurlarına doğal olarak uyum sağlamasına olanak tanır. Düşük cıvata basıncı altında yumuşak yapı, güvenilir bir sızdırmazlık bariyeri oluşturmak için çizikleri, çukurları ve düzgün olmayan alanları doldurur.
Sıkıştırmadan sonra malzeme mükemmel geri kazanım performansını koruyarak basınç değişiklikleri, sıcaklık döngüsü ve uzun süreli servis koşullarından kaynaklanan sızıntının önlenmesine yardımcı olur.
1. Saf PTFE Bileşimi:Dolgu maddeleri veya bağlayıcılar olmadan %100 işlenmemiş PTFE'den yapılmıştır, mükemmel kimyasal uyumluluk sağlar ve kirlenme risklerini önler.
2. Üstün Yüzey Uyarlanabilirliği:Yumuşak ve esnek yapı, düzensiz flanş yüzeylerine uyum sağlayarak hassas ekipmanlar ve düşük torklu sızdırmazlık uygulamaları için uygundur.
3. Güvenilir Uzun Süreli Sızdırmazlık:Genişletilmiş yapı, sürünmeyi ve soğuk akışı azaltarak, uzun süreli çalışma boyunca sızdırmazlık performansının korunmasına yardımcı olur.
4. Kolay Kurulum:Özellikle dikey veya baş üstü flanş yüzeylerinde kurulum sırasında konumlandırma stabilitesini iyileştirmek için kendinden yapışkanlı destek seçenekleri mevcuttur.
|
Sorun |
ePTFE Sayfaları Sorunu Nasıl Çözer? |
|
Standart PTFE akıyor ve sızıntı yapıyor |
Mikro gözenekli yapı soğuk akışa karşı dayanıklıdır — zaman içinde sızdırmazlığı korur |
|
Pürüzlü, çukurlu flanşlarda sızıntı |
Yumuşak malzeme düzensizlikleri doldurur — yüksek torka gerek kalmadan contalar |
|
Cam kaplı flanşlar yüksek tork altında çatlıyor |
Düşük cıvata basıncına sahip contalar — kırılgan yüzeyleri korur |
|
Geleneksel contalar birden fazla boyut gerektirir |
Tek sayfa — yerinde her şekle, her boyuta göre kesilir |
|
Standart conta malzemesi kimyasallarda başarısız olur |
%100 saf PTFE — pH 0-14 evrensel direnç |
|
Kurulum vasıflı işçilik gerektirir |
Kesilmesi kolay, kurulumu kolay, kendinden yapışkanlı mevcut — basit ve hızlı |
|
Özellik |
ePTFE Sayfası |
Geleneksel PTFE Levha |
Neden Önemlidir? |
|
Uygunluk |
★★★★★ çizikleri ve çukurları doldurur |
★☆☆☆☆ katı |
Hasarlı flanşlarda taşlama veya işleme gerekmeden contalar |
|
Sürünme Direnci |
✅ Soğuk akışı yok |
❌ Yük altında sürünür |
Cıvatanın yeniden sıkılması yok. Zamanla sızıntı olmaz |
|
Kaba Flanşlarda Sızdırmazlık |
✅ Mükemmel |
❌ Zayıf — mükemmel flanşlar gerektirir |
Standart PTFE ile sızıntı yapabilecek flanşlarda çalışır |
|
Toplam Maliyet (3 yıllık) |
En düşük — bir sayfa birçok boyutun yerini alır |
Ilıman |
Daha az stok, daha az atık, daha az aksama süresi |
|
Eğer Başvurunuz... |
Seçmek... |
|
Hasarlı, çizilmiş veya eğrilmiş flanşlar |
ePTFE Sayfası - düzensizlikleri doldurur, düşük tork |
|
Cam kaplı, seramik veya plastik flanşlar |
ePTFE Sayfası - düşük cıvata basıncı, uyumlu, güvenli |
|
Büyük çaplı flanşlar veya garip şekiller |
ePTFE Sayfası - sahada herhangi bir şekle uyacak şekilde kesilir |
|
Yüksek sıcaklıkta döngü (+200°C ila +315°C) |
ePTFE Sayfası - mührü korur, kaymaz |
|
Kimyasal, farmasötik veya gıda işleme |
ePTFE Sayfası — saf PTFE, FDA uyumlu |
|
Temiz, pürüzsüz flanşlar, standart boyutlar, düşük maliyet |
Geleneksel PTFE sayfası |
|
Endüstri |
Başvuru |
Anahtar Gereksinimi |
|
Kimyasal İşleme |
Boru flanşları, reaktör kapakları, ısı eşanjörleri - asitler, solventler |
Evrensel kimyasal direnç, düşük tork, kaba flanşlar |
|
İlaç |
Steril ekipman, biyoreaktörler — FDA uyumluluğu |
Saf PTFE, kirletici olmayan, FDA 21 CFR 177.1550 |
|
Yiyecek ve İçecek |
Sıhhi bağlantılar, doldurma ekipmanı — FDA uyumluluğu |
Saf ePTFE, kolay temizlik, kirlenme yok |
|
Kağıt Hamuru ve Kağıt |
Büyük çaplı flanşlar, çürütücüler - termal çevrim |
Uygunluk, sıcaklık döngüsü |
|
Güç Üretimi |
Buhar sistemleri, kondansatör flanşları - yüksek sıcaklık |
Geniş sıcaklık aralığı, sürünme direnci |
|
Cam Kaplamalı Ekipmanlar |
Cam kaplı reaktörler, kaplar – kırılgan yüzeyler |
Düşük cıvata basıncı, uyumluluk, cam hasarı yok |
|
Kriyojenik Hizmet |
LNG, sıvı oksijen — aşırı soğuk |
Kriyojenik sıcaklıklarda kırılgan değildir |
Müşteri: Asit ve solventlerle çalışan bir kimya tesisi (Fortune 500 kimya şirketi)
Zorluk: Isı eşanjörü flanşlarındaki geleneksel PTFE contalar, akma deformasyonu ve sızıntı nedeniyle her 6 ayda bir değiştirildi. Yüksek sıcaklıklar ve basınç döngüsü soğuk akışa, cıvata tork kaybına ve sızıntıya neden oldu. Bakım maliyeti: Flanş başına yıllık 5.000 ABD Doları.
Çözüm: Genişletilmiş PTFE levhayla değiştirildi, conta şekline göre özel kesim yapıldı. Yumuşak, uyumlu malzeme dolgulu flanş düzensizlikleri. Düşük cıvata torku gereklidir.
Sonuç: 18 ay boyunca sıfır sızıntı. Cıvatanın yeniden sıkılmasına gerek yoktur. Sürünme ortadan kaldırıldı. Tahmini maliyet tasarrufu: flanş başına 7.500 $/yıl.
Müşteri: Birden fazla cam kaplı reaktöre sahip bir ilaç üreticisi
Zorluk: Sert PTFE contaları kapatmak için gereken yüksek tork nedeniyle cam kaplı reaktör kapakları çatlıyordu. Her cam onarımı 8.000 $ artı üretim kesintisine mal oldu.
Çözüm: Kendinden yapışkanlı desteğe sahip genişletilmiş PTFE levha takıldı. Reaktör döşeme flanşına uyacak şekilde kesin. Düşük cıvata basıncı gerekli olduğundan cam kaplama üzerindeki baskı ortadan kaldırılmıştır.
Sonuç: Sıfır cam hasarı. Daha düşük torkla mükemmel sızdırmazlık. Kurulum süresi %80 azaldı. 18 ay boyunca değişim yok. Cam tamir masraflarından 16.000 $ tasarruf edildi.
Not: Gerçek vaka sonuçları uygulama koşullarına göre değişiklik gösterir. Uygulamaya özel öneriler için bizimle iletişime geçin.
|
Parametre |
Değer |
|
Sıcaklık Aralığı — Sürekli |
-196°C ila +200°C |
|
Sıcaklık Aralığı — Kısa Süreli |
+315°C'ye kadar |
|
Basınç – Maks |
20 MPa |
|
pH Aralığı |
0-14 — evrensel kimyasal direnç |
|
Yoğunluk |
0,7-1,0 g/cm³ |
|
Sıkıştırılabilirlik |
%45 ± %5 (ASTM F36) |
|
İyileşmek |
≥%10 (ASTM F36) |
|
Çekme Dayanımı |
≥10 MPa |
|
Malzeme |
%100 İşlenmemiş PTFE (genişletilmiş) |
|
FDA Uyumlu |
Evet — FDA 21 CFR 177.1550'yi karşılar |
|
Renk |
Beyaz/kirli beyaz |
|
Boyut (mm) |
Kalınlık Aralığı (mm) |
|
1500 × 1500 |
0,5 — 6 |
|
1500 × 4500 |
0,5 — 6 |
|
1800 × 5400 |
0,5 — 6 |
|
2000 × 2000 |
0,5 — 6 |
|
Talep üzerine özel boyutlar mevcuttur |
|
%100 İşlenmemiş PTFE Reçine — yeniden öğütülmez, geri dönüştürülmüş malzeme yoktur. Tutarlı kalite, parti üstüne parti.
Tam İzlenebilirlik — Hammaddeden bitmiş sayfaya kadar her parti izlenebilir. Talep üzerine malzeme sertifikaları.
FDA Uyumlu Sınıf — Gıda ve farmasötik uygulamalara yönelik FDA 21 CFR 177.1550'yi karşılar.
Uluslararası Standartlara göre test edilmiştir — ASTM F36 (sıkıştırılabilirlik/geri kazanım), ASTM F152 (gerilme mukavemeti), ASTM D792 (yoğunluk).
Uzun Raf Ömrü — Sınırsız raf ömrü — zamanla bozulma olmaz.
Kendinden Yapışkanlı Seçenek — Kolay dikey kurulum için basınca duyarlı yapışkan desteğiyle mevcuttur.
C: ePTFE levha, %100 genişletilmiş PTFE'den yapılmış yumuşak, uyumlu bir sızdırmazlık tabakasıdır. Sahada istenilen ölçüye göre kesin ve flanş yüzeyine bastırın. Geleneksel PTFE'nin sızıntı yaptığı yerlerde düşük cıvata torklu kaba, çukurlu veya eğrilmiş flanşlardaki contalar. Bir levha birçok conta malzemesinin yerini alır.
Ne zaman kullanılmalı?: Hasarlı flanşlar, cam kaplı flanşlar, büyük çaplı flanşlar, düşük tork uygulamaları, termal döngü ve kimyasal servis.
Ne zaman KULLANILMAMALIDIR?: Yüksek basınçlı dinamik sızdırmazlık (hareketli parçalar), yalnızca statik sızdırmazlık.
C: Maliyet, kalınlığa, boyuta, miktara ve kendinden yapışkanlı desteğin gerekli olup olmadığına bağlıdır.
Karşılaştırma: Bir ePTFE sayfasının maliyeti genellikle 8-10 farklı kesilmiş conta boyutunun stoklanmasıyla hemen hemen aynıdır. Ancak tek bir sayfa flanş boyutlarınızın %80'inden fazlasını kaplar; ihtiyacınız olanı kesersiniz, sıfır atık, sıfır bekleme. Bir yıl boyunca müşteriler genellikle birden fazla ebatta stoklamaya kıyasla toplam conta maliyetlerinde %40-60 oranında tasarruf sağlar.
Kurşun zamanı:
Stokta: 24-48 saat içinde gönderilir.
Nakliye: hava 5-10 gün, deniz 15-30 gün.
Bedeninizi ve uygulamanızı bize gönderin, 24 saat içinde teklif verelim.
A: Sıcaklık: -196°C ila +200°C (kısa süreli).
Basınç: 20 MPa'ya kadar.
Kimyasal: pH 0-14, evrensel direnç, erimiş alkali metaller ve elementel flor hariç.
Üç yaygın hata:
(1) Yanlış kalınlık kullanma: pürüzlü yüzeyler için daha kalın levha kullanın veya ikiye katlayın; pürüzsüz flanşlar için standart kalınlıkta işler.
(2) Aşırı sıkma: düşük torklu ePTFE contalar; aşırı sıkma levhaya zarar verebilir ve sızıntılara neden olabilir.
(3) Kurulum sırasında levhayı desteklememek: kendinden yapışkanlı destek levhayı yerinde tutar; onsuz sayfa kayabilir.
Kendinden yapışkanlı uç: Dikey veya tavan flanşları için kendinden yapışkanlı destekli levha kullanın, destek filmini soyun, flanş yüzeyine sıkıca bastırın; montaj sırasında yerinde kalır.
