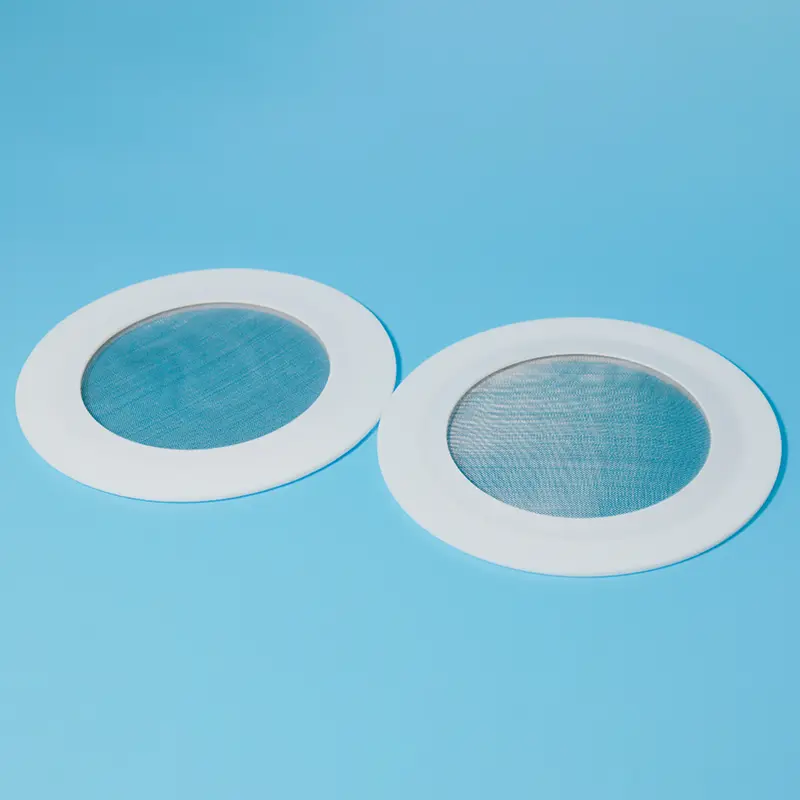

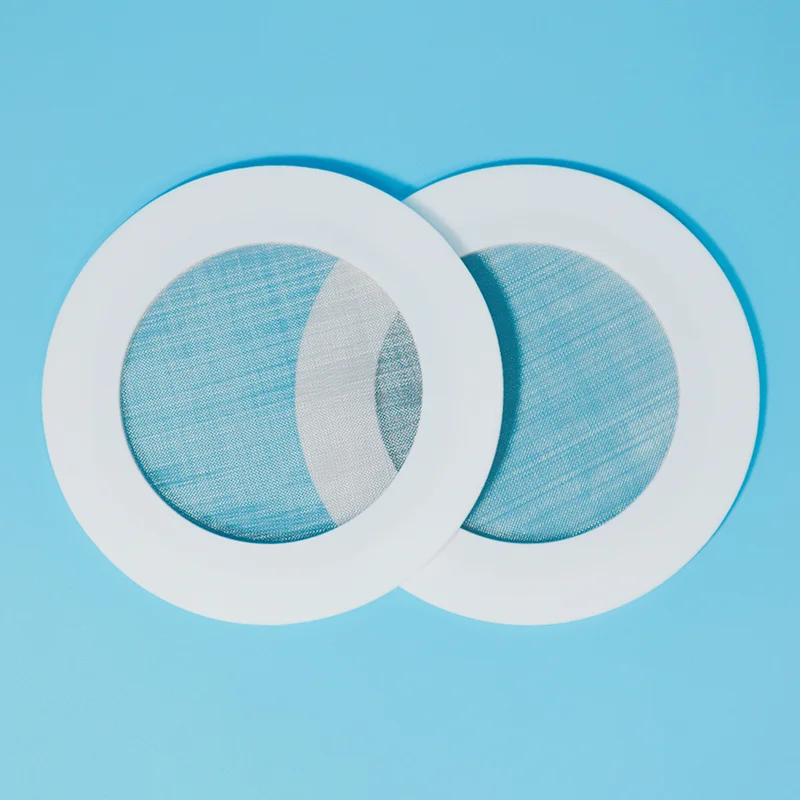

Metal Mesh Takviyeli PTFE Conta

Metal Mesh Takviyeli PTFE contalar, 6,4 MPa'ya (64 bar) kadar basınç direnciyle standart PTFE contalara kıyasla üstün yapısal güç sunar; mevcut ağ özellikleri #40 ila #200 (SUS316 malzemesi) arasındadır. Profesyonel bir üretici olarak Taifno, gıda ve ilaç endüstrilerine uygun FDA uyumlu modeller de sunmaktadır.

Lütfen flanş boyutlarını ve ağ özelliklerini sağlayın; 24 saat içinde bir teklif sunacağız.

Metal Mesh Takviyeli PTFE Conta Nedir?

Metal Mesh Takviyeli PTFE Conta, PTFE sızdırmazlık elemanını conta yapısına entegre edilmiş paslanmaz çelik ağ (SUS316) ile birleştiren kompozit bir sızdırmazlık bileşenidir. Metal ağ takviye sağlarken PTFE kimyasal direnç ve sızdırmazlık sağlar.

İki ana konfigürasyon:

Güçlendirilmiş Conta (Yapısal): Soğuk akışa direnmek, sürünme gevşemesini azaltmak ve yüksek basınç altında patlamayı önlemek için PTFE gövdesi içine gömülü metal ağ

Süzgeç Contası (Filtre): Metal ağ, deliği kaplar ve PTFE flanşı kapatırken parçacıkları yakalamak için entegre bir süzgeç görevi görür

Nasıl çalışır:

PTFE gövde: Evrensel kimyasal direnç (pH 0-14) ve düşük sürtünmeli sızdırmazlık sağlar

Metal ağ (SUS316): Güçlendirme, patlama direnci ve filtreleme sağlar

Homojen bağlanma: Sinterleme sırasında metalin etrafına kaynaşmış PTFE - yapıştırıcı yok, katmanlara ayrılma yok

Temel faydalar:

Güçlendirilmiş tasarım:sürünmeyi ve soğuk akışı azaltır, cıvata torkunu daha uzun süre korur

Patlama koruması:metal takviye, yüksek basınç altında contanın çıkmasını önler

Entegre filtreleme:ayrı bir süzgeç olmadan partikülleri yakalar

Düşük torklu sızdırmazlık:cam kaplı, FRP ve dökme demir flanşlar için uygundur

Geniş kimyasal uyumluluk:PTFE pH 0-14'ü işler, SUS316 ağ çoğu medyayı işler

FDA uyumlu kaliteler mevcuttur:gıda ve ilaç uygulamaları

Çok yönlü ağ seçenekleri:#40 ila #200 ağ arası mevcuttur (SUS316)

Dikkat edilmesi gereken sınırlamalar:

Filtre ağı periyodik inceleme gerektirir: tıkanma basınç düşüşüne veya hasara neden olabilir

Sürekli ağır filtreleme için değildir: ağır katı madde yüklemesi için özel bir süzgeç kullanın

Karşılaştırma ve Seçim Kılavuzu

Metal Mesh PTFE Conta vs Metal Ceketli vs Standart PTFE

Hızlı Seçim Kılavuzu

Mesh Boyutu Seçim Kılavuzu

Birincil Uygulamalar

Teknik Özellikler

Metal Mesh Takviyeli PTFE Conta Özellikleri

Mevcut Boyutlar

Kalite Güvencesi

%100 İşlenmemiş PTFE Reçinesi — her partide tutarlı kalite

SUS316 Paslanmaz Çelik Hasır — korozyona dayanıklı, gıdada kullanılabilir malzeme

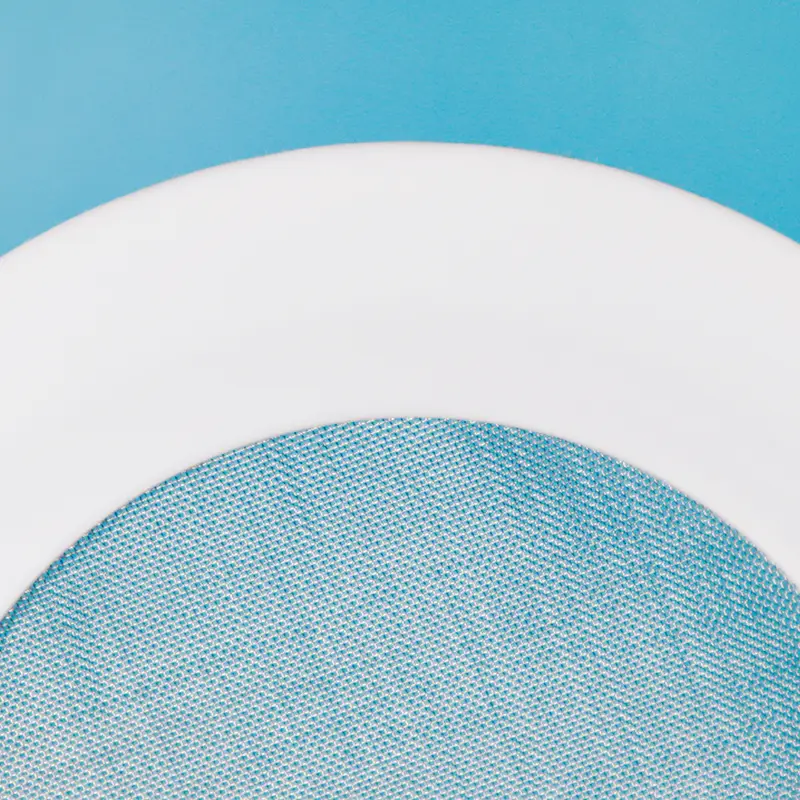

Homojen Bağlanma — Örgü delikleri aracılığıyla kaynaştırılmış PTFE — katmanlara ayrılma yok

FDA Uyumlu Sınıflar Mevcuttur — yiyecek, içecek ve farmasötik uygulamalar için

Tam İzlenebilirlik — istek üzerine malzeme sertifikaları

Teslimat Süresi — stoktaki standart boyutlar (24-48 saat); özel boyutlar 7-15 gün

Örnek Olay İncelemesi

Kuzeybatı Çin'deki bir doğal gaz toplama istasyonunda, 15MPa'lık bir yüksek basınçlı boru hattı uzun vadeli yüksek basınç, sık basınç dalgalanmaları ve karmaşık ortam koşulları altında çalışıyordu. Orijinal spiral sargılı contalar, sürekli olarak aşındırıcı ortama ve tekrarlanan basınç döngülerine maruz kalmanın neden olduğu, potansiyel sızıntı riskleri yaratan ve boru hattı sisteminin güvenli çalışmasını etkileyen, yavaş yavaş korozyona ve sızdırmazlık bozulmasına maruz kaldı.

Bu zorlukların üstesinden gelmek için, yedek çözüm olarak 316L paslanmaz çelik ağ ekleriyle güçlendirilmiş PTFE contalar takıldı. PTFE sızdırmazlık katmanı mükemmel kimyasal direnç sağlarken, 316L paslanmaz çelik ağ takviyesi mekanik gücü, basınç direncini ve uzun vadeli sızdırmazlık stabilitesini artırır.

Boru hattı, değiştirildikten sonra 2 yıldan fazla bir süre boyunca değişken basınç koşulları altında sürekli olarak çalışmış ve servis süresi boyunca sıfır sızıntıyla güvenilir sızdırmazlık performansını korumuştur.

SSS

S: Metal Mesh Takviyeli PTFE Conta nedir ve ne zaman kullanmalıyım?

C: Metal Örgü Takviyeli PTFE Conta (aynı zamanda süzgeç contası PTFE veya güçlendirilmiş PTFE conta olarak da bilinir), PTFE'nin kimyasal direncini paslanmaz çelik ağ takviyesi veya filtrelemeyle birleştirir.

Standart PTFE'nin deforme olabileceği yüksek basınç, termal döngü veya vakum hizmetinde, akma direncine ve patlama korumasına ihtiyaç duyduğunuzda güçlendirilmiş sürümü kullanın.

Flanşı sızdırmaz hale getirirken sıvı akışınızdaki partikülleri gidermeniz gerektiğinde süzgeç versiyonunu kullanın, ayrı bir süzgeci ortadan kaldırır, sızıntı noktalarını azaltır ve kurulum maliyetini düşürür.

#40'dan #200'e kadar (SUS316) gözenek boyutlarında ve FDA uyumlu sınıflarda mevcuttur.

S: Hangi ağ boyutları mevcuttur ve doğru olanı nasıl seçerim?

C: Metal ağlı PTFE contalar genellikle #40, #60, #100, #150 ve #200 ağda (SUS316 paslanmaz çelik) mevcuttur.

Seçim kılavuzu:

#40 (kaba): büyük katılar, bulamaçlar, madencilik.

#60 (orta): genel endüstriyel filtreleme.

#100 (ince): kimyasal işleme, orta düzeyde filtreleme.

#150-#200 (çok ince): farmasötik, yüksek saflıkta, gıda uygulamaları.

Daha yüksek ağ, daha ince filtreleme sağlar ancak daha yüksek basınç düşüşü sağlar. Ağır katı madde yüklemesi için özel bir süzgeç kullanın; conta ağı, hafif ila orta düzeydeki parçacıkların giderilmesi içindir.

Doğru ağı seçme konusunda yardıma mı ihtiyacınız var? Ortamınız, sıcaklığınız, basıncınız ve parçacık boyutunuz için bizimle iletişime geçin.

S: Sınırlar nelerdir ve en yaygın hatalar nelerdir?

A: Sıcaklık: -180°C ile +200°C arası sürekli hizmet.

Basınç: 6,4 MPa'ya (64 bar) kadar, kalınlığa ve tasarıma bağlıdır.

Kimyasal: PTFE pH 0-14 — SUS316 ağ çoğu asit, alkali ve solventle çalışır.

Üç yaygın hata:

(1) Ağır katı madde yüklemesi için süzgeç contasının kullanılması, ağ tıkanmaları, basınç oluşumu ve conta arızalanabilir. Ağır katılar için özel bir süzgeç kullanın.

(2) Yanlış ağ boyutunun seçilmesi: çok ince, basınç düşüşüne neden olur; çok kaba parçacıkların geçmesine izin verir.

(3) Periyodik incelemenin göz ardı edilmesi: filtreler zamanla gevşeyebilir veya hasar görebilir; düzenli olarak denetleyin.
