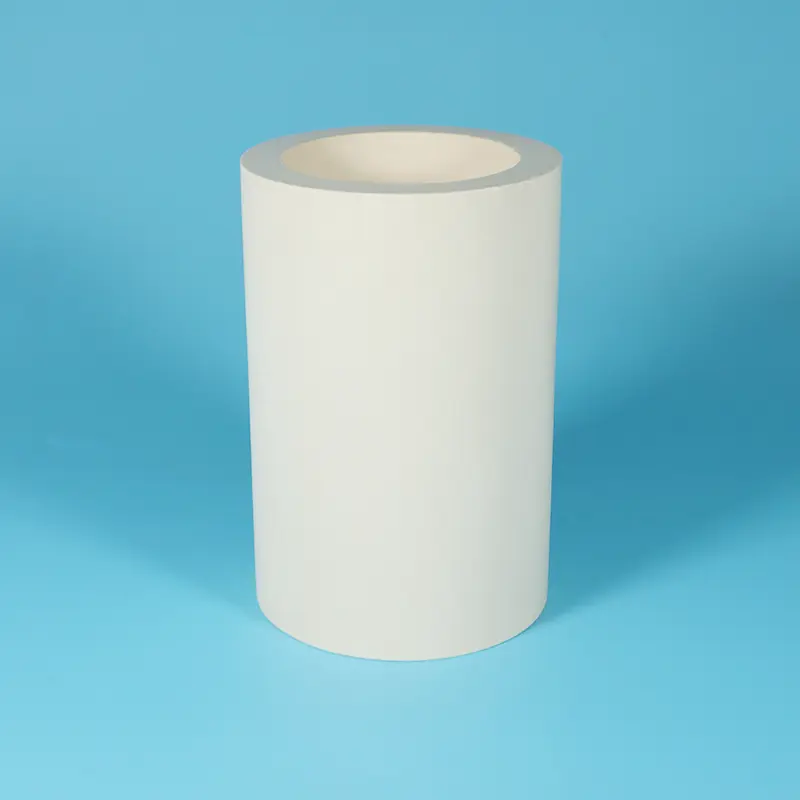

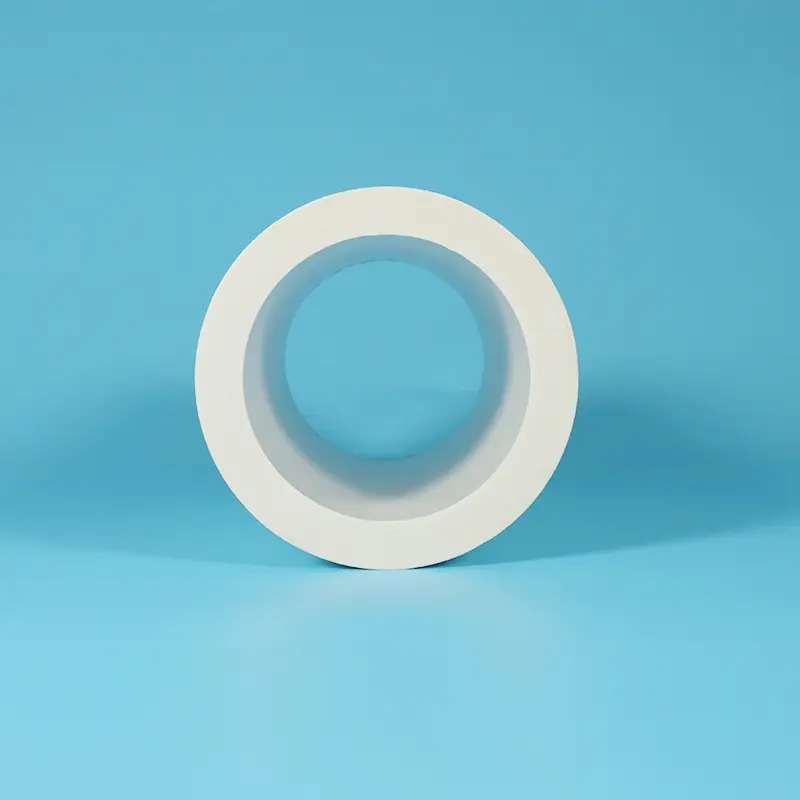

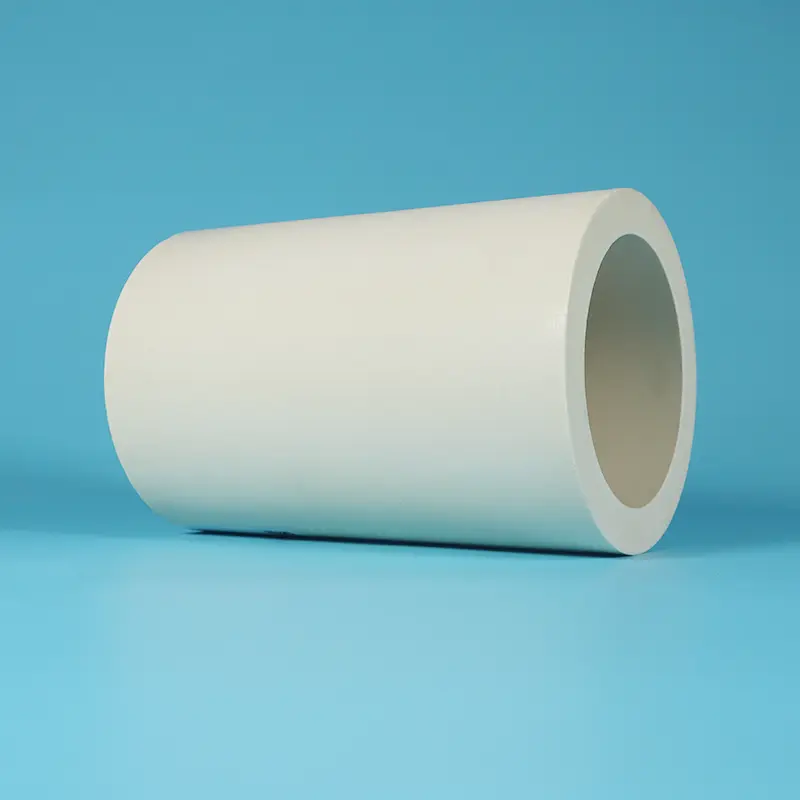

PEEK Astarlı PTFE Kompozit Boru

PEEK astarlı PTFE kompozit tüp, dış matris olarak iç duvara bağlanmış bir PEEK (Polieter Eter Keton) astarlı bir PTFE tüptür. Çin'deki profesyonel bir fabrika olarak Taifno bu ürünü sunabilmektedir.

PEEK, 143°C cam geçiş sıcaklığına, 343°C erime noktasına ve 250°C'ye kadar sürekli servis sıcaklığına sahip yarı kristal termoplastik mühendislik plastiğidir. Olağanüstü hidroliz direnci (300°C yüksek basınçlı buhara dayanır), kimyasal direnç (yalnızca konsantre sülfürik asitte çözünür), mükemmel aşınma direnci ve son derece düşük sürtünme katsayısı sunar.

PEEK astarı taşınan ortamla doğrudan temas ederek aşınma direnci ve düşük sürtünme işlevselliği sağlar; PTFE dış katman dış kimyasal ortama karşı koruma sağlayarak genel korozyon koruması sağlar.

Şartname: Genel yoğunluk 2,0-2,2 g/cm³, PEEK astar sertliği Shore D 85-90, sürekli servis sıcaklığı -100°C ila +250°C, PEEK sürtünme katsayısı 0,15-0,35 (kendinden yağlamalı), kimyasal direnç neredeyse tüm ortamlara dayanıklıdır (konsantre sülfürik asit hariç).

Nasıl seçilir:

PPL Dolgulu PTFE Tüp → Homojen modifiye edilmiş malzeme, yüksek sıcaklık + korozyon direnci + kendinden yağlamalı

PEEK astarlı PTFE kompozit boru → Kompozit yapı, aşınma direnci için iç katman ve düşük sürtünme + kimyasal direnç için dış katman

Seçim kuralı: Borunun içinde yüksek aşınmaya sahip veya son derece düşük sürtünmeli ortam + borunun dışında kimyasal korozyona maruz kalma → PEEK astarlı PTFE kompozit boru

Kompozit Yapı Tasarımı

PEEK Astarı

Aşınmaya Dirençli, Düşük Sürtünmeli, Yüksek Kapasiteli Sıvı Temas Katmanı

PEEK (Polieter Eter Keton), olağanüstü özellik kombinasyonuyla tanınan yarı kristal termoplastik bir mühendislik plastiğidir:

① Son Derece Düşük Sürtünme Katsayısı

0,15-0,35 kadar düşük sürtünme katsayısı (kendinden yağlamalı koşullar altında)

Çoğu mühendislik plastiğinden üstün olup PTFE'nin yağlama performansına yakındır

Yüksek hızlı, yüksek kesmeli sıvı transferi için idealdir, basınç düşüşünü ve enerji kaybını azaltır

② Mükemmel Aşınma Direnci

PTFE ve PPL'den çok daha üstün aşınma direnci

Katı parçacıklar içeren yüksek hızlı ortamlarda bile olağanüstü aşınma direncini korur

Borunun servis ömrünü önemli ölçüde uzatır, parçacık erozyonunun neden olduğu aşınma sızıntısını azaltır

③ Yüksek Yük Kapasitesi

Çekme mukavemeti 90-100 MPa (PTFE'nin 20-30 MPa değerinin çok üzerinde)

Eğilme mukavemeti 165 MPa, eğilme modülü 4,1 GPa

Deformasyon olmadan yüksek basınçlı sıvı darbesine dayanıklıdır, yüksek basınçlı hidrolik ve sıvı transfer sistemlerine uygundur

④ Mükemmel Yüksek Sıcaklık Dayanımı

Cam geçiş sıcaklığı 143°C

Erime noktası 343°C

250°C'ye kadar sürekli servis sıcaklığı (PTFE'nin 260°C'si ile karşılaştırılabilir)

Olağanüstü hidroliz direnci, bozulma olmadan 300°C yüksek basınçlı buhara dayanır

⑤ Üstün Kimyasal Direnç

Sadece konsantre sülfürik asitte çözünür

Güçlü asitlere (seyreltik sülfürik asit, hidroklorik asit, nitrik asit), güçlü alkalilere, organik çözücülere, yağlara ve hidrokarbonlara karşı dayanıklıdır

PTFE dış katmanın korozyon koruması ve çift bariyerli savunma ile birleştirilmiştir

PTFE Dış Katman

Kimyasal Bariyer ve Yapışmaz Katman

PTFE dış katmanı şunları sağlar:

Üstün kimyasal korozyon direnci: pH 0-14, neredeyse tüm kimyasallara dayanıklıdır

Yapışmaz özellikler: Dış kirleticilerin yapışmasını önler, temizlenmesi kolaydır

Elektrik yalıtımı: mükemmel dielektrik özellikler

PEEK astarını harici kimyasal saldırılara karşı korur

Kompozit Yapının Sinerjistik Etkisi

Bu "iç kısmı güçlü, dışı dayanıklı" kompozit yapı, tek malzemelerin performans sınırlamalarının üstesinden gelir:

PTFE tüpü yetersiz basınç kapasitesi → PEEK astarı yapısal dayanıklılık sağlar

PEEK tüpünün PTFE'ye karşı kimyasal direnci düşüktür → PTFE dış katmanı korozyon izolasyonu sağlar

İşlenmemiş PTFE iç duvarı parçacık erozyonuna karşı hassastır → PEEK astarı aşınmaya ve erozyona karşı dayanıklıdır

Teknik Özellikler

Genel Tüp Performansı

PEEK Astar Performansı

PTFE Dış Katman Performansı

Not: Yukarıdaki değerler tipik laboratuvar verileridir. Gerçek performans, astar kalınlık oranına, kompozit prosesine ve uygulama koşullarına bağlı olarak değişiklik gösterebilir. Talep üzerine özel astar kalınlık oranları mevcuttur.

Mevcut Formlar

Neden PEEK Astarlı PTFE Kompozit Boruyu Seçmelisiniz?

1. Son Derece Düşük İç Duvar Sürtünmesi

PEEK astarının sürtünme katsayısı 0,15-0,35 kadar düşüktür (kendinden yağlamalı), metal borunun iç duvarlarından çok daha düşüktür. Yüksek viskoziteli veya yüksek hızlı medyayı taşırken basınç düşüşü önemli ölçüde azalır ve pompalama enerji tüketimi azalır. Uzun mesafeli sıvı transferi ve ince kimyasal borular için idealdir.

2. Ultra Yüksek İç Duvar Aşınma Direnci

Katı parçacıklar, bulamaçlar, katalizörler ve benzer malzemeleri içeren aşındırıcı ortamların taşınmasında, işlenmemiş PTFE borunun iç duvarları erozyon nedeniyle kolayca aşınır, bu da sızıntıya ve sık sık değiştirilmesine yol açar. PEEK astarının aşınma direnci PTFE'den çok daha üstündür ve tüpün servis ömrünü önemli ölçüde uzatır ve bakım ve değiştirme sıklığını azaltır.

3. PTFE Dış Katman Tam Kimyasal Koruma Sağlar

PTFE dış katmanı güçlü asitlere, güçlü alkalilere ve organik solventlere karşı tam pH 0-14 kapsamına sahiptir. Borunun dış kısmı aşındırıcı kimyasal ortamlara (asit sisi veya kimyasal sıçramalar gibi) maruz kaldığında bile PTFE dış katmanı, PEEK astarını dış saldırılara karşı koruyarak etkili koruma sağlar.

Ayrıca dış yabancı maddelerin iç ortama nüfuz etmesini ve kirlenmesini de önler.

4. Nüfuz Etmeyi Önleme Performansı

PEEK, gaz ve sıvı geçirgenliğini etkili bir şekilde bloke ederek mükemmel geçirgenlik önleme özellikleri sunar. PTFE dış katmanının düşük geçirgenliği ile birleştiğinde kompozit tüpün genel geçirgenlik önleme performansı, işlenmemiş PTFE tüplerinkini aşıyor. Yüksek saflıkta ortamlar, uçucu kimyasallar ve gaz transferi için idealdir.

5. Yüksek Sıcaklık ve Yüksek Basınç Kararlılığı

PEEK astarı 250°C sürekli servis sıcaklığına ve yüksek basınç darbelerine dayanırken, PTFE dış katman 260°C'ye dayanıklıdır. Kompozit tüp, yüksek sıcaklık ve yüksek basınç koşulları altında deformasyona, katmanlara ayrılmaya ve soyulmaya karşı dirençli olup, işlenmemiş PTFE tüplerin sürünme ve basınç sınırlamalarından çok daha iyi performans gösterir.

6. Pürüzsüz İç Yüzey

PEEK astarın pürüzsüz yüzeyi medya yapışmasına karşı direnç göstererek CIP (Yerinde Temizleme) ve SIP (Yerinde Sterilize Etme) verimliliğini artırır.

İlaç, gıda, yüksek saflıkta kimya ve katı temizlik gereksinimleri olan diğer endüstriler için uygundur.

PEEK Astarlı PTFE Kompozit Boru ve Diğer PTFE Esaslı Borular

Hızlı Seçim Kuralları:

İçeride parçacık yüklü veya yüksek hızlı ortam + dışarıda kimyasal korozyon + düşük sürtünmeli iç duvar gereklidir → PEEK Astarlı PTFE Kompozit Boru

İçinde parçacık içermeyen ortam + yalnızca korozyon direnci → İşlenmemiş PTFE tüp (daha düşük maliyet)

Contalar/rulmanlar (borular değil) + yüksek sıcaklık + korozyon → PPL Dolu Tüp

Mekanik contalar (borular değil) + ağır yük + korozyon yok → Bronz+MoS₂ Dolgulu Boru

Uygulamalar

Kimyasal Uyumluluk

PEEK Astar Kimyasal Uyumluluğu

PTFE Dış Katman Kimyasal Uyumluluğu

Genel Sonuç

PEEK kaplı PTFE kompozit tüplerin kimyasal uyumluluğu endüstriyel ortamların büyük çoğunluğunu kapsar. Tek önemli istisna konsantre sülfürik asittir (PEEK dirençli değildir), konsantre sülfürik asit aktarımı gerekiyorsa işlenmemiş PTFE tüpleri veya PPL dolu tüpleri düşünün.

Dış ortamlar için, PTFE dış katman neredeyse tüm kimyasal korozyona karşı direnç göstererek kompozit tüpün doğrudan yer altına gömülmesine veya kimyasal sıçrama ortamlarına maruz kalmasına olanak tanır.

Kalite Güvencesi

%100 İşlenmemiş PTFE ve PEEK Reçineleri:geri dönüştürülmüş malzeme yok, yeniden öğütme yok

Yüksek Kaliteli PEEK Astarı:ithal veya yerli yüksek kaliteli PEEK hammaddeleri mevcuttur

Gelişmiş Kompozit Proses:Astar ve dış katman arasında güçlü bağ — katmanlara ayrılma, soyulma yok

Özelleştirilebilir Astar Kalınlığı:basınç, aşınma ve maliyet gereksinimlerine göre uyarlanmıştır

Tam İzlenebilirlik:istek üzerine malzeme sertifikaları mevcuttur

Hassas Boyutsal Kontrol:sıkı ID/OD toleransları kurulum uyumluluğunu sağlar

Kurşun zamanı:stokta standart boyutlar (48-72 saat); özel boyutlar 7-15 gün

SSS

S: PEEK astarlı PTFE kompozit tüp ile PPL dolgulu PTFE tüp arasındaki fark nedir? Hangisini seçmeliyim?

C: Temel farklar ürün formu ve uygulama senaryosudur.

Hızlı Seçim Kuralları:

Partikül yüklü ortamların, bulamaçların ve yüksek hızlı sıvıların borular aracılığıyla taşınması → PEEK Astarlı Kompozit Boru

Valf contaları, piston segmanları, kılavuz halkaları (boru değil) → PPL Doldurulmuş Boru (daha yüksek sıcaklık kapasitesi)

Borunun içinde son derece yüksek aşınma + dışında kimyasal korozyon → PEEK Astarlı Kompozit Boru

Sonuç olarak: PEEK astarlı kompozit tüp, özellikle sıvı transferinde iç duvar aşınması ve sürtünme sorunlarını ele alan "borulama" için tasarlanmıştır.

PPL dolgulu tüp, özellikle yüksek sıcaklık + aşındırıcı sızdırmazlık ve kendinden yağlamalı uygulamalara yönelik "contalar" için tasarlanmıştır.

S: PEEK astarlı PTFE kompozit tüp hangi basınca dayanabilir? Katmanlara ayrılacak mı yoksa soyulacak mı?

C: PEEK kaplı PTFE kompozit tüplerin basınç kapasitesi, astar kalınlığına ve kompozit proses kalitesine bağlıdır.

Standart özellikler: Orta ila yüksek basınçlı sıvı transferine dayanıklıdır (tam basınç çapa, duvar kalınlığına ve astar kalınlığına bağlıdır; değerlendirme için çalışma parametrelerinizle birlikte bizimle iletişime geçin)

Delaminasyon önleyici tasarım: PEEK/PTFE arayüzünde kimyasal bağlanma ve mekanik kenetlenme oluşturan özel kompozit işlemler kullanıyoruz; bağ mukavemeti sıradan fiziksel laminasyonun çok ötesine geçiyor

Termal genleşme uyumu: PEEK ve PTFE karşılaştırılabilir termal genleşme katsayılarına sahiptir (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), sıcaklık aralığı boyunca diferansiyel termal genleşmeden kaynaklanan delaminasyon riskini en aza indirir

Önerilen çalışma aralığı: Normal şartlarda -100°C ile +250°C arası sürekli serviste delaminasyon veya soyulma olmaz

Tavsiye: Aşırı yüksek basınç veya şiddetli termal döngü koşulları için lütfen ayrıntılı parametreler sağlayın; ekibimiz özel değerlendirmeler ve süreç optimizasyonu gerçekleştirebilir.

S: PEEK astarı ne kadar kalın olabilir? Daha kalın bir astar her zaman daha mı iyidir?

C: PEEK astar kalınlığı genellikle 0,5-3,0 mm arasında değişir. Optimum kalınlık aşağıdaki faktörlere bağlıdır:

Tasarım felsefesi: Kompozit tüp "ne kadar kalın olursa o kadar iyi" değildir. Aşırı astar kalınlığı duvar sertliğini artırır, esnekliği azaltır ve maliyetleri artırır (PEEK, PTFE'den çok daha pahalıdır).

Kompozit yapı "iç ve dış malzeme özelliklerinin optimum kombinasyonunu" hedefler; astarın yalnızca aşınma direnci ve düşük sürtünme gereksinimlerini karşılaması gerekirken, dış katman yapısal destek ve kimyasal koruma sağlar.

Kalınlığı belirleyen faktörler:

Ortamın aşındırıcılığı (partikül konsantrasyonu, akış hızı)

Sistem çalışma basıncı

Tüp çapı

Sıcaklık gereksinimleri

Tavsiye: Özel çalışma koşullarınızı sağlayın (medya türü, parçacık içeriği, akış hızı, basınç, sıcaklık), ekibimiz performans gereksinimlerini karşılamak ve maliyetleri kontrol etmeye yardımcı olmak için en uygun astar kalınlığı çözümünü önerecektir.

S: PEEK kaplı kompozit tüpün iç duvarının sürtünme katsayısı nedir? Basınç düşüşünü ne kadar azaltabilir?

C: PEEK astarının sürtünme katsayısı 0,15-0,35'tir (kendinden yağlamalı koşullar altında).

Basınç düşüşü karşılaştırması (mühendislik tahmini):

Aynı çap ve akış hızında PEEK astarının sürtünme direnç katsayısı paslanmaz çelik ve karbon çelik borulara göre önemli ölçüde düşüktür (çelik sürtünme katsayısı yaklaşık 0,5-0,8'dir)

İşlenmemiş PTFE tüplerle karşılaştırıldığında (sürtünme katsayısı 0,04-0,10), PEEK astarı biraz daha yüksek bir sürtünme katsayısına sahiptir, ancak PEEK'in avantajı aşınma direnci ve basınç kapasitesinde yatmaktadır, yüksek aşınmalı ortam aktarımında PTFE tüp duvarları erozyondan hızla oluklar oluşturur, yüzey pürüzlülüğü önemli ölçüde artar ve gerçek basınç düşüşü hızla artar. PEEK astarı uzun süre pürüzsüz bir yüzey sağlayarak tüm yaşam döngüsü boyunca daha stabil ve daha düşük basınç düşüşü sağlar

Tavsiye: Uzun mesafeli aktarım veya yüksek hızlı uygulamalar için PEEK astarının uzun vadeli basınç düşüşü avantajı özellikle önemlidir; pompalama enerji maliyetlerini önemli ölçüde azaltır.

S: PEEK kaplı kompozit tüpler konsantre sülfürik asit aktarımı için kullanılabilir mi?

C: ❌ Hayır.

PEEK yalnızca konsantre sülfürik asitte çözünür, konsantre sülfürik asit ortamlarında hızla çözünür ve başarısız olur. PTFE dış katmanı konsantre sülfürik asit direncine sahipken, PEEK astarı doğrudan ortamla temas eder ve konsantre sülfürik asit korozyonuna dayanamaz.

Alternatifler:

Konsantre sülfürik asit transferi → Virgin PTFE Tube'u seçin (işlenmemiş PTFE, konsantre sülfürik asite dayanıklıdır)

Veya PPL Dolgulu PTFE Tüpünü seçin (hem PPL hem de PTFE konsantre sülfürik asite dayanıklıdır)

Diğer medya:PEEK astarı konsantre sülfürik asitin yanı sıra seyreltik sülfürik asit, hidroklorik asit, nitrik asit, güçlü alkaliler, organik solventler, yağlar, hidrokarbonlar, yüksek sıcaklıkta buhar ve daha fazlasına karşı dayanıklıdır.

S: PEEK kaplı PTFE kompozit tüplerin ana sınırlamaları nelerdir?

A:

Sıcaklık sınırı: Sürekli servis 250°C, PPL dolu tüpün 260°C'sinden daha düşük. Daha yüksek sıcaklık gereksinimleri için PPL dolu tüpü düşünün

Konsantre sülfürik asit uyumsuzluğu: PEEK konsantre sülfürik asitte çözünür, konsantre sülfürik asit aktarımı için işlenmemiş PTFE tüpü veya PPL dolu tüpü seçin

Maliyet: PEEK hammaddesi pahalıdır, bu da kompozit tüpleri işlenmemiş PTFE tüplerden ve PPL dolgulu tüplerden daha maliyetli hale getirir.

Bununla birlikte, yüksek aşınma + yüksek korozyon gerektiren uygulamalarda, işlenmemiş PTFE tüplere kıyasla önemli ölçüde daha uzun hizmet ömrü, önemli ölçüde daha düşük toplam sahip olma maliyeti (TCO) sağlar.

PTFE'den biraz daha yüksek sürtünme katsayısı: Aşınmanın olmadığı ultra düşük sürtünmeli uygulamalar (hassas alet boruları gibi) için, işlenmemiş PTFE borular daha uygun olabilir

Hızlı Karar Kuralı:

Sıvı transfer boruları için aşınma direnci + düşük sürtünme + korozyon direncine ihtiyaç vardır → PEEK astarlı kompozit boru en uygun çözümdür.

Statik contalar veya aşınmayan borular → işlenmemiş PTFE borular daha uygun maliyetlidir.

Ultra yüksek sıcaklık (>250°C) + korozyon uygulamaları → PPL dolu tüp daha uygundur.
