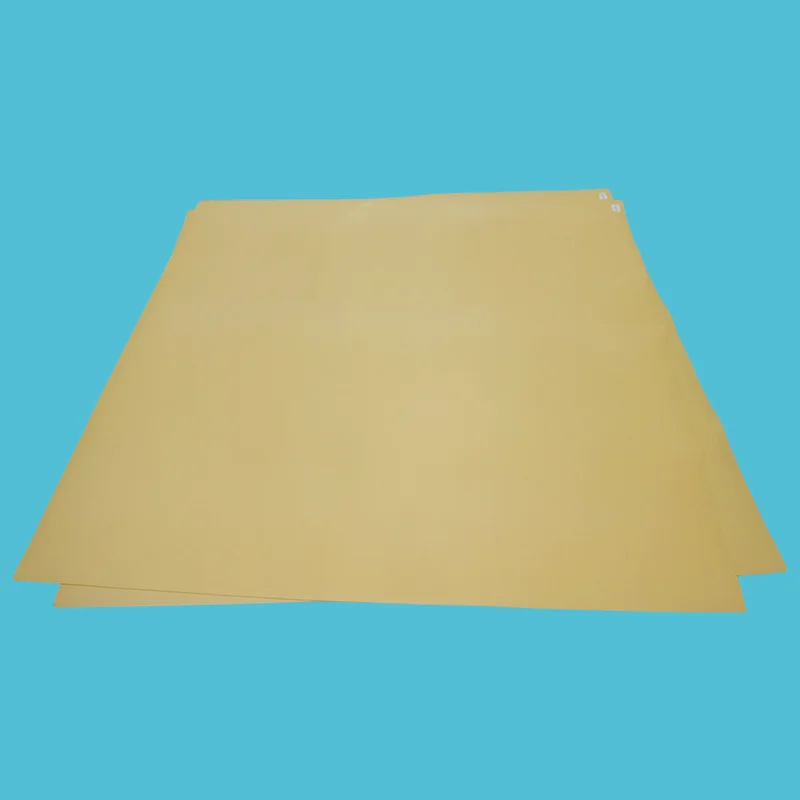

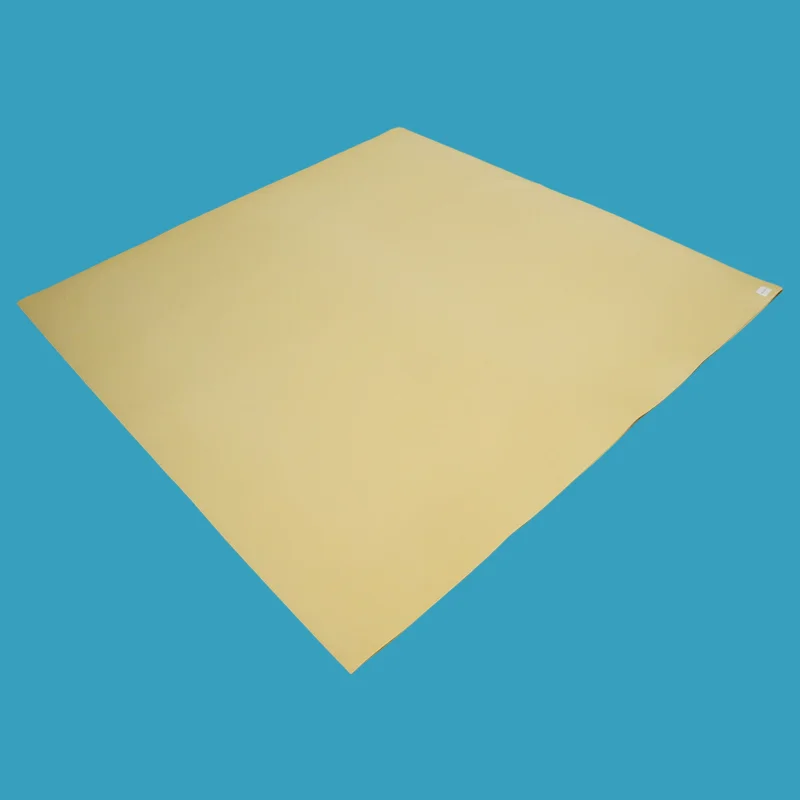

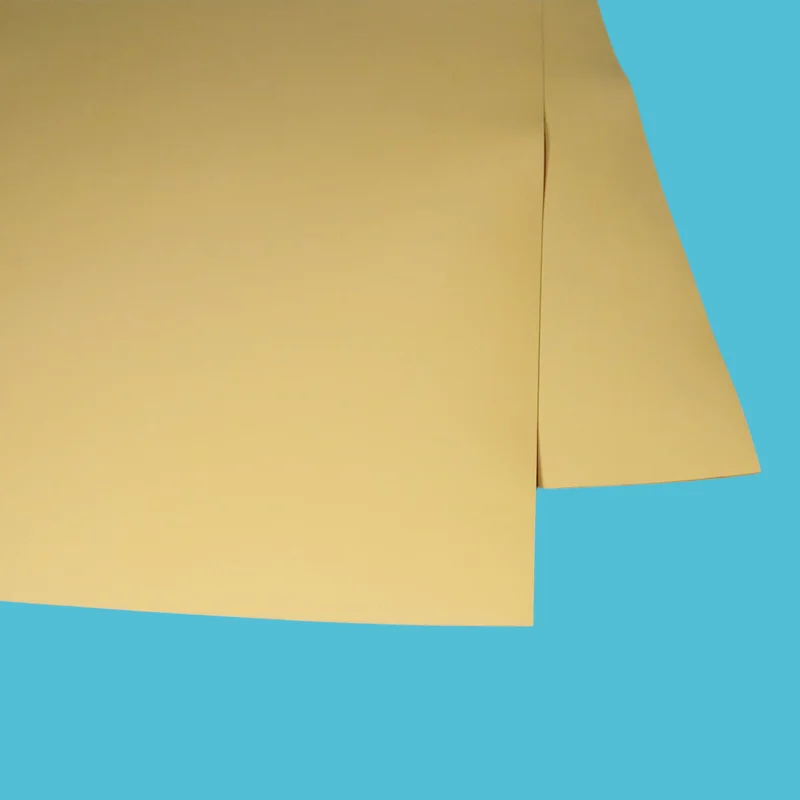

Silika dolgulu PTFE levha açık ten rengi veya açık kahverengi renktedir. Sıkı, güvenilir bir sızdırmazlık sağlar ve güçlü asitlere, solventlere ve son derece aşındırıcı kimyasal ortamlara uzun süre maruz kaldığında mükemmel kimyasal direnç gösterir. Saf PTFE contaların aksine, yük altında sürünmeye karşı direnç gösterir ve cıvata ön yükünün daha iyi tutulmasını sağlar.
Temel özellikler: -180°C ila +200°C çalışma sıcaklığı aralığı, 83 bar'a (1200 PSI) kadar basınç direnci, 2,1–2,3 g/cm³ yoğunluk ve ≥20 MPa çekme mukavemeti.
Silika dolgulu PTFE levha, silikon dioksit (SiO₂) dolgu maddesiyle güçlendirilmiş işlenmemiş PTFE'den yapılmış yüksek performanslı bir conta malzemesidir. Silika parçacıkları, PTFE'nin geniş kimyasal uyumluluğunu (pH 0-14) korurken, malzemenin sızdırmazlık performansını önemli ölçüde artıran yapısal takviye sağlar.
Bu malzeme özellikle güçlü asitler, solventler, hidrokarbonlar ve diğer agresif ortamlarla kullanılmak üzere tasarlanmıştır; bu da onu kimyasal işleme, farmasötik, yiyecek ve içecek ve petrokimya uygulamaları için tercih edilen seçenek haline getirir.
Silika takviyesinin temel faydaları:
Azaltılmış sürünme gevşemesi: cıvata torkunu daha uzun süre korur, daha az yeniden torklama gereksinimi sağlar
Geliştirilmiş sızdırmazlık performansı: ürün kaybını ve emisyonları azaltan sıkı sızdırmazlık
Mükemmel kimyasal direnç: Güçlü asitlerle (hidroflorik asit hariç), solventlerle, hidrokarbonlarla, klorla, buharla ve kriyojenik hizmetlerle uyumlu
FDA uyumlu: Gıda ve ilaç uygulamalarına yönelik FDA 21 CFR 177.1550 ve USDA spesifikasyonlarını karşılar
Bakteriyel büyümeye dirençli: bakteri üremesini desteklemez
Aleve dayanıklı: alevi desteklemez
BAM onaylı: BAM standartlarına göre oksijen servis sınıfında (Stil 3502) mevcuttur
EN 12308 sertifikalı: kriyojenik hizmet sertifikalı
|
Sorun |
Silika Dolgulu PTFE Sorunu Nasıl Çözüyor? |
Yanlış Seçimin Maliyeti |
|
İşlenmemiş PTFE sürünüyor ve tork kaybediyor |
Silika yapıyı güçlendirir — cıvata torkunu daha uzun süre korur, yeniden torklamayı azaltır |
Sık sık yeniden torklama, her 6-12 ayda bir conta değişimi |
|
Güçlü asitler standart contalara zarar verir |
PTFE pH 0-14 direnci sağlar — çoğu agresif kimyasalla uyumludur |
Kimyasal bozulma, conta arızası, ürün kaybı |
|
Klor servisi kauçuğu bozar |
Silika dolgulu PTFE klora karşı dayanıklıdır — agresif ortamlarda güvenilir sızdırmazlık |
Erken arıza, güvenlik olayları |
|
Kriyojenik hizmet malzemeleri kırılgan hale getirir |
Silika dolgulu PTFE -180°C'de esnek kalır — EN 12308 sertifikalı |
Kriyojenik sistemlerde kırılganlık, sızıntı |
|
Gıda/ilaç kontaminasyonu riski |
FDA ve USDA uyumlu — saf malzeme, ekstrakte edilebilir madde yok |
Ürün kirliliği, FDA cezaları, parti kaybı |
|
Özellik |
Silika Dolgulu PTFE |
İşlenmemiş PTFE |
Cam Elyaf PTFE |
ePTFE (Genişletilmiş) |
|
Sürünme Direnci |
★★★★★ harika |
★★☆☆☆ fakir |
★★★★☆ |
★★★★☆ |
|
Cıvata Torku Tutma |
★★★★★ harika |
★★☆☆☆ fakir |
★★★★☆ |
★★★★☆ |
|
Kimyasal Uyumluluk |
★★★★★ güçlü asitler (HF hariç) |
★★★★★ evrensel |
★★★★☆ HF/alkali değil |
★★★★★ |
|
Uygunluk |
★★★☆☆ |
★★☆☆☆ |
★★☆☆☆ |
★★★★★ |
|
FDA Uyumlu |
✅ Evet |
✅ Evet |
✅ Evet |
✅ Evet |
|
BAM Oksijen Hizmeti |
✅ Evet (özel sınıf) |
❌ Hayır |
❌ Hayır |
⚠️ Sınırlı |
|
Kriyojenik Hizmet |
✅ Evet (EN 12308) |
✅ Evet |
✅ Evet |
✅ Evet |
|
En İyisi |
Güçlü asitler, klor, kriyojenik |
Genel kimyasal |
Aşındırıcı ortam |
Hasarlı flanşlar, düşük tork |
|
Eğer Hizmetiniz... |
Seçmek... |
Neden |
|
Güçlü asitler, solventler, hidrokarbonlar, klor |
Silika Dolgulu PTFE |
En iyi kimyasal uyumluluk + sürünme direnci |
|
Kriyojenik / LNG hizmeti |
Silika Dolgulu PTFE (EN 12308) |
Sertifikalı kriyojenik performans |
|
Oksijen servisi |
Silika Dolgulu PTFE (BAM sınıfı) |
BAM onaylı oksijen servisi |
|
Gıda/ilaç işleme |
Silika Dolgulu PTFE |
FDA uyumlu, bakteri üremesini desteklemez |
|
Kötü çukurlu, çarpık flanşlar |
ePTFE (Genişletilmiş PTFE) |
Düzensiz yüzeylere daha iyi uyumluluk |
|
Aşındırıcı ortam, yüksek aşınma |
Cam Elyaf PTFE |
Daha yüksek aşınma direnci |
|
Hidroflorik asit servisi |
İşlenmemiş PTFE |
Silika HF ile reaksiyona girer; işlenmemiş PTFE gereklidir |
|
Endüstri |
Başvuru |
Neden Silika Dolgulu |
|
Kimyasal İşleme |
Flanşlar, pompalar, vanalar – güçlü asitler, solventler, hidrokarbonlar, klor |
pH 0-14 direnci + sürünme direnci |
|
İlaç |
Steril işleme ekipmanı — FDA uyumluluğu |
FDA 21 CFR 177.1550, kirletici olmayan |
|
Yiyecek ve İçecek |
Sıhhi bağlantılar — FDA/USDA uyumluluğu |
FDA uyumlu, bakterilere dayanıklı |
|
Petrol ve Gaz |
Rafineri flanşları, boru hatları — hidrokarbonlar, agresif kimyasallar |
Kimyasal uyumluluk + termal stabilite |
|
Güç Üretimi |
Buhar sistemleri, soğutma suyu – yüksek sıcaklıkta servis |
Geniş sıcaklık aralığı, sürünme direnci |
|
LNG ve Kriyojenik |
Kriyojenik ekipman - LNG işleme |
EN 12308 sertifikalı, -180°C kapasiteli |
|
Parametre |
Değer |
Notlar |
|
Sıcaklık Aralığı |
-180°C ila +200°C |
Sürekli hizmet |
|
Maksimum Basınç |
83 bar'a (1200 PSI) kadar |
Kalınlığa ve tasarıma bağlıdır |
|
Yoğunluk |
2,1 – 2,3 g/cm³ |
ASTM D792 |
|
Çekme Dayanımı |
≥20 MPa |
ASTM F152 |
|
Renk |
Açık kahverengi / açık kahverengi |
— |
|
Malzeme |
PTFE + silikon dioksit dolgusu |
SiO₂ takviyeli |
|
FDA Uyumlu |
Evet |
FDA 21 CFR 177.1550, USDA |
|
BAM Onaylandı |
Evet (oksijen derecesi) |
Stil 3502 oksijen servisi |
|
EN 12308 Sertifikalı |
Evet |
Kriyojenik hizmet |
|
AB No. 10/2011 |
Evet |
Gıda teması |
|
Maksimum PxT (1/16") |
350.000 °F x PSIG / 12.000 bar x °C |
— |
|
Maksimum PxT (1/8") |
250.000 °F x PSIG / 8.600 bar x °C |
— |
|
Boyut (mm) |
Kalınlık (mm) |
Notlar |
|
1500 × 1500 |
0,5 – 10 |
Standart sayfa boyutları |
|
1500 × 4500 |
Çeşitli |
Büyük sayfa mevcut |
|
Özel boyutlar |
Talep üzerine mevcuttur |
Kesilmiş contalar mevcut |
%100 İşlenmemiş PTFE Reçinesi — her partide tutarlı kalite
Silika Takviyesi - tutarlı performans için eşit dağılım
FDA Uyumlu — FDA 21 CFR 177.1550 ve USDA spesifikasyonlarını karşılar
BAM Onaylandı — oksijen hizmet sınıfı mevcuttur (Stil 3502)
EN 12308 Sertifikalı — kriyojenik hizmet sertifikalı
AB No. 10/2011 - gıdayla temasa uygundur
Tam İzlenebilirlik — istek üzerine malzeme sertifikaları
Teslimat Süresi — stoktaki standart boyutlar (24-48 saat); özel boyutlar 7-10 gün
C: Silika dolgulu PTFE levha (SiO₂ PTFE levha veya silika PTFE conta olarak da bilinir), silikon dioksit dolgu maddesiyle güçlendirilmiş işlenmemiş PTFE'dir. Mükemmel sürünme direnci, cıvata torku tutma ve kimyasal uyumluluk sunarak güçlü asitler (hidroflorik asit hariç), solventler, hidrokarbonlar, klor, buhar ve kriyojenik hizmetler için idealdir.
Gıda ve farmasötik uygulamalara yönelik FDA uyumlu sınıflarda (FDA 21 CFR 177.1550) mevcuttur. Oksijen hizmeti için BAM onaylı ve kriyojenik hizmet için EN 12308 sertifikasına sahiptir.
Ne zaman KULLANILMAMALIDIR: Hidroflorik asit (HF) hizmeti, silika HF ile reaksiyona girer; bunun yerine işlenmemiş PTFE kullanın.
C: Silika dolgulu PTFE, işlenmemiş PTFE'ye göre önemli ölçüde geliştirilmiş sürünme direnci ve cıvata torku tutma özelliği sunar. İşlenmemiş PTFE daha yumuşaktır ve sürekli yük altında deforme olur; silika dolgulu PTFE şeklini daha uzun süre korur, ürün kaybını ve emisyonları azaltır.
Her ikisi de geniş kimyasal direnç sunar (pH 0-14), ancak FDA uyumluluğunu (FDA 21 CFR 177.1550) korurken güçlü asitler, solventler, hidrokarbonlar ve klor hizmeti için silika dolgulu PTFE önerilir.
Benzersiz üretim süreci, geleneksel PTFE levhalarda görülen soğuk akış sorunlarını en aza indirir. Kriyojenik uygulamalara yönelik silika dolgulu PTFE, -180°C'ye kadar servis için EN 12308 sertifikalıdır.
İşlenmemiş PTFE ne zaman seçilmelidir: Hidroflorik asit hizmeti, maksimum kimyasal saflık gerektiren uygulamalar veya sürünmenin sorun olmadığı durumlarda daha düşük maliyet gereksinimleri.
A: Sıcaklık: -180°C ile +200°C arası sürekli hizmet.
Basınç: 83 bar'a (1200 PSI) kadar, kalınlığa ve tasarıma bağlıdır.
Kimyasal: pH 0-14, hidroflorik asit (HF) ile uyumlu DEĞİLDİR.
Üç yaygın hata:
HF hizmetinde kullanım: silika HF ile reaksiyona girer, bunun yerine işlenmemiş PTFE kullanın
Aşırı sıkma: silika dolgulu PTFE kontrollü tork gerektirir; aşırı sıkıştırma contaya zarar verebilir; önerilen kurulum torku spesifikasyonlarına uyun
Yanlış kalınlık seçimi: standart boyutlandırma 1/16" (1,5 mm) ve 1/8" (3,0 mm) olarak mevcuttur; tasarım özelliklerini takip edin. Kötü çukurlu flanşlarda daha iyi uyumluluk için profilli levha (EPIX®) kullanmayı düşünün
Doğru notu seçmek için yardıma mı ihtiyacınız var? Sıcaklığınız, basıncınız ve ortamınızla ilgili olarak bizimle iletişime geçin; doğru PTFE kalitesini öneriyoruz.
