İşlenmemiş PTFE hemen hemen her türlü kimyasala dayanır, ancak sürekli sıkıştırma altında soğuk akar: cıvata yükü gevşer, conta incelir ve bağlantı noktası sızmaya başlar. Cam kaplı, seramik ve plastik ekipmanlarda sorun tersine dönüyor; standart PTFE'yi kapalı tutmak için gereken tork genellikle flanş yüzünün çatlamasına yetiyor.
Bu sayfa, tek bir malzeme değişikliğiyle her iki arıza modunu da çözer. İçi boş cam mikroküreler PTFE matrisi boyunca dağılarak elastik geri kazanımı kabaca %21,8'den %55,8'e kadar yükseltir. Conta, gözle görülür derecede daha az cıvata basıncıyla sızdırmazlık kuvvetini korur ve işlenmiş bir yüzey gerektirmek yerine çukurlaşmaları ve dalgalanmaları kapatacak kadar yumuşak kalır.

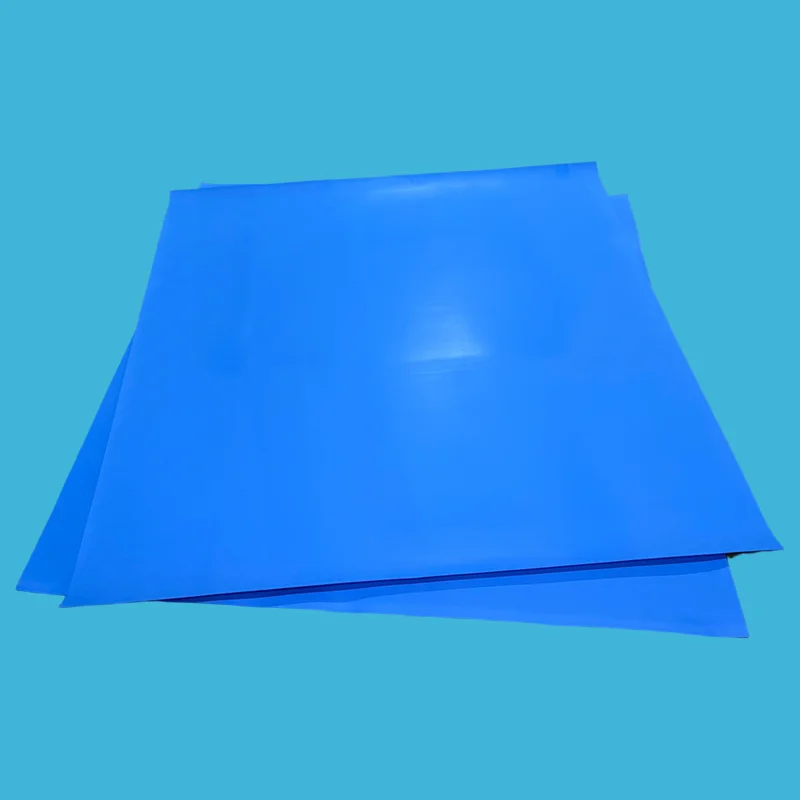

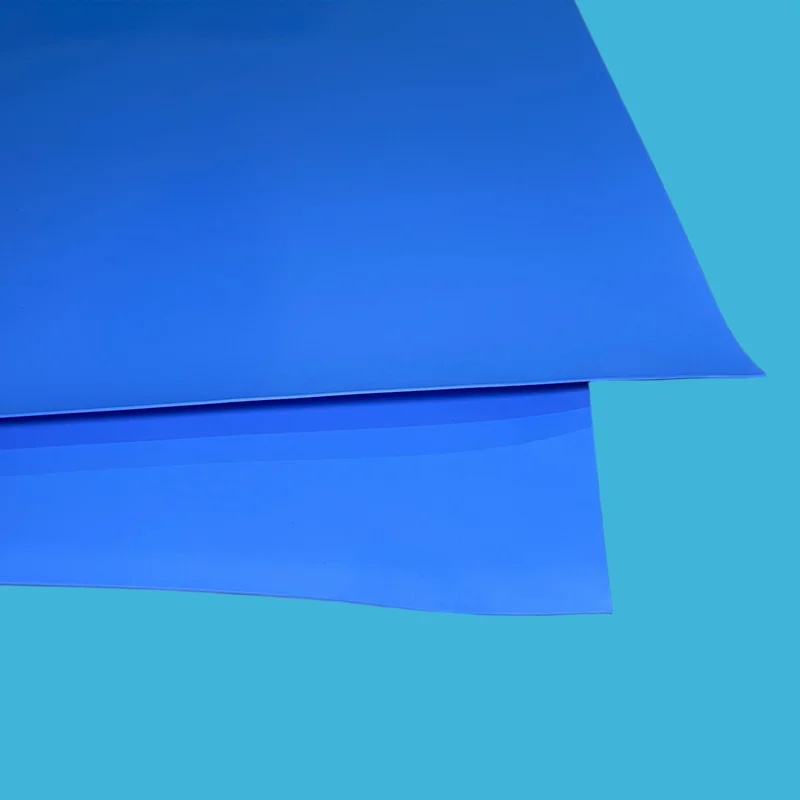

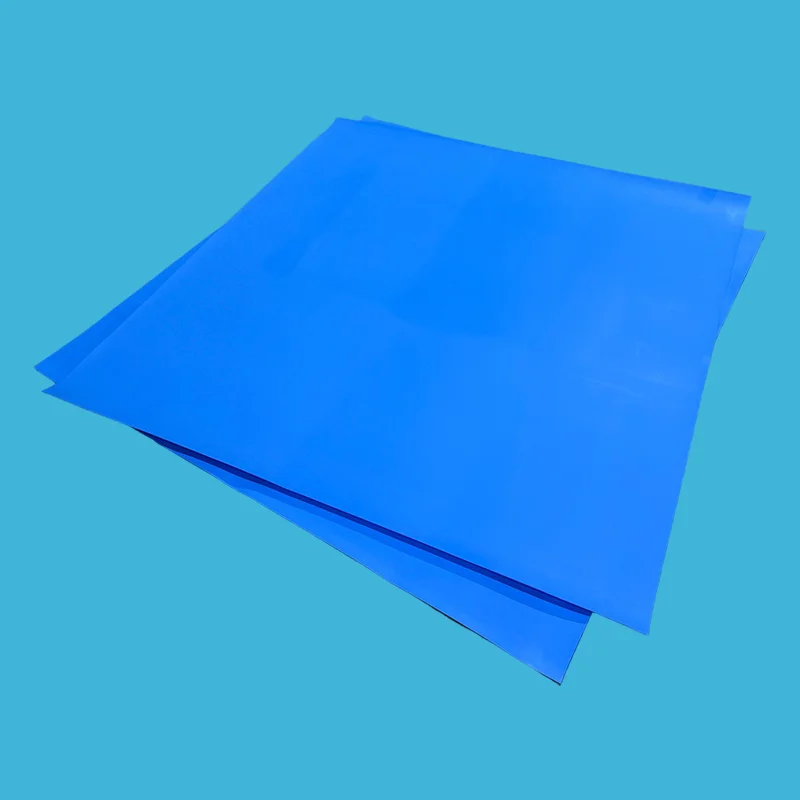

Cam boncukla doldurulmuş PTFE levha, kaplama değil, mühendislik ürünü bir bileşiktir. Hafif içi boş cam küreler, levha oluşturulmadan önce işlenmemiş PTFE reçinesine eşit şekilde harmanlanır, böylece takviye yüzeyde oturmak yerine tam kalınlıkta ilerler.
Sonuç olarak üç şey değişir. İlk olarak küreler, PTFE'nin yük altında akmasına izin veren kayma düzlemlerini keser, böylece sürünme direnci artar ve cıvata torku çok daha uzun süre dayanır. İkincisi, malzeme ölçülebilir bir geri esneme kazanır —İşlenmemiş PTFE için %21,8'e karşılık %55,8 iyileşme— bu da contanın sıkıştırıldıktan sonra ezilmek yerine flanşa doğru geri itildiği anlamına gelir. Üçüncüsü, daha düşük sıkıştırmada sızdırmazlık sağladığından, geleneksel PTFE montaj torkundan zarar görebilecek flanşlarda kullanılabilir.
Kimyasal performans bozulmadan kalır. Bileşik hala tamamını kapsıyorpH 0–14aralıklı ve sürekli hizmet-180°C ila +200°C, böylece mekanik yükseltme medya uyumluluğu pahasına gelmez. Tüm ailedeki dolgu türlerini karşılaştırıyorsanız,değiştirilmiş PTFE levhalarGenel bakış cam küreciği, cam elyafı, grafit ve bronz kalitelerinin nasıl farklılaştığını ortaya koyuyor.
Kurtarma, bir eklemin on ikinci ayda hala torku tutup tutmadığına karar veren özelliktir. Aşağıdaki tablo aynı test yöntemi kapsamındaki iki malzemeyi karşılaştırmaktadır.
| Malzeme | İyileşme oranı | Sitede ne anlama geliyor? |
|---|---|---|
| İşlenmemiş PTFE | ~%21,8 | Kalıcı olarak sıkıştırır; Cıvata torku gevşer ve conta zamanla sızar |
| Cam mikroküre PTFE | ~%32–55,8 | Sıkıştırmadan sonra kurtarır; cıvata torkunu korur ve conta ömrünü uzatır |
Daha yüksek kurtarma, daha uzun süreli sızdırmazlık kuvveti, daha az sızıntı ve daha az plansız arıza süresi anlamına gelir.
| Alan sorunu | Cam mikroküre PTFE bunu nasıl ele alıyor? |
|---|---|
| Saf PTFE yük altında akıyor ve sızıntı yapıyor | Cam mikroküreler yapıyı güçlendirir ve cıvata torkunu daha uzun süre tutar |
| Pürüzlü veya çukurlu flanşlarda sızıntı | Yumuşak, uyumlu malzeme düzensizlikleri taşlama veya işleme gerekmeden doldurur |
| Cam kaplı flanşlar yüksek tork altında çatlıyor | Düşük cıvata basıncına sahip contalar, kırılgan yüzeyleri korur |
| Contalar zamanla sızdırmazlık gücünü kaybeder | %55,8'e kadar geri kazanım, sıkıştırma sonrasında sızdırmazlığı korur |
| Asitler, solventler ve kostikler contaya zarar verir | PTFE matrisi pH 0–14 direnci sağlar |
Üçü de meşru seçimlerdir, ancak birbirlerinin yerine kullanılamazlar. Aşağıdaki matris, spesifikasyon incelemesine getirilecek matristir.
| Özellik | Cam mikroküre PTFE | İşlenmemiş PTFE | Cam elyaf PTFE |
|---|---|---|---|
| İyileşme oranı | ~%32–55,8, mükemmel | %21,8, fakir | Ilıman |
| Sürünme direnci | Harika | Fakir | İyi |
| Sıkıştırılabilirlik | Yumuşak ve uyumlu | Sert | Ilıman |
| Flanş koruması | Kırılgan flanşlarda güvenli | Ilıman | Yüzeyleri çizebilir |
| Basınç tavanı | 55 bara kadar | 30 bara kadar | Daha yüksek, 100 bar'a kadar |
| Kimyasal direnç | pH 0–14, HF hariç | pH 0–14 | pH 0–14, HF ve güçlü alkali hariç |
| Şunun için en iyisi: | Kırılgan flanşlar, düşük tork, termal çevrim | Temiz kimyasallar, pürüzsüz flanşlar, FDA servisi | Aşındırıcı ortam, yüksek basınç |
Hattınız 55 barın üzerinde çalışıyorsa veya aşındırıcı çamur taşıyorsa,cam elyaf dolgulu PTFE levhadaha güçlü mekanik seçimdir. Orta basınçta çalışıyorsa ve flanş yüzü zayıf halka ise bu kalite doğru spesifikasyondur.
| Eğer başvurunuz… | Belirt | Neden |
|---|---|---|
| Cam kaplı, seramik veya plastik flanşlar | Cam mikroküre PTFE | Düşük tork ve flanş dostu |
| Pürüzlü, çukurlu veya çarpık flanşlar | Cam mikroküre PTFE | Uyumludur, düzensizlikleri doldurur |
| Asitler ve solventlerle kimyasal işlemler | Cam mikroküre PTFE | pH 0–14 evrensel direnç |
| Gıda veya ilaç işleme | Cam mikroküre PTFE, FDA sınıfı | FDA uyumlu kaliteler mevcuttur |
| Termal bisiklet hizmeti | Cam mikroküre PTFE | Sıcaklık değişimlerinde sızdırmazlığı korur |
| Standart serviste temiz, pürüzsüz flanşlar | İşlenmemiş PTFE | Daha düşük malzeme maliyeti |
| Yüksek basınçta aşındırıcı ortam | Cam elyaf PTFE | Daha yüksek mekanik mukavemet |
| Endüstri | Tipik uygulama | Sebep |
|---|---|---|
| Kimyasal işleme | Boru flanşları, reaktör kapakları, ısı eşanjörleri | Düşük torkta pH 0–14 direnci |
| İlaç | Steril ekipman, biyoreaktörler | Saf malzeme, kirletici olmayan, FDA uyumlu |
| Yiyecek ve içecek | Sıhhi bağlantılar, doldurma ekipmanları | FDA uyumlu ve temizlenmesi kolay |
| Cam kaplı ekipman | Cam kaplı reaktörler ve kaplar | Düşük tork kırılgan yüzeyleri korur |
Bu sayfadan conta kesimi, diğer yumuşak conta malzemeleriyle aynı mantığı izler; bkz.PTFE contalarstandart profiller için aralık veya tamamen özel bir şekil için bir çizim gönderin.
Raporlanan sonuçlar belirli müşteri kurulumlarını yansıtmaktadır. Gerçek sonuçlar flanş durumuna, ortama, tork prosedürüne ve çalışma döngüsüne göre değişiklik gösterir. Hizmet koşullarınızı paylaşın, onlara uygun kaliteyi ve kalınlığı önerelim.
| Parametre | Değer | Test yöntemi |
|---|---|---|
| Sıcaklık aralığı | -180°C ila +200°C | ASTM |
| Maksimum basınç | 55 bar'a (800 PSI) kadar | — |
| Yoğunluk | 1,55–1,70 g/cm³ | ASTM D792 |
| Sıkıştırılabilirlik | ≥%16 | ASTM F36 |
| İyileşmek | ≥%32, bazı sınıflarda %55,8'e kadar | ASTM F36 |
| Çekme mukavemeti | ≥10 MPa | ASTM F152 |
| Malzeme | İşlenmemiş PTFE artı içi boş cam mikroküreler | — |
| FDA uyumluluğu | Mevcut | FDA 21 CFR 177.1550 |
| Boyut (mm) | Kalınlık aralığı (mm) |
|---|---|
| 1500 × 1500 | 1.0, 1.5, 2.0, 3.0 |
| 1500 × 4500 | 1.5, 2.0, 3.0 |
| Gelenek | Çizime göre kesilir veya şirket içi conta kesimi için büyük boy tedarik edilir |
Yukarıdaki her özellik dahili bir ölçek yerine adlandırılmış bir ASTM yöntemine bağlıdır, böylece veriler gelen incelemede bağımsız olarak kontrol edilebilir. Tüm süreç (hammadde doğrulaması, proses içi kontroller, son testler ve seri kayıtları) şu sayfada açıklanmıştır:kalite güvencesi sayfası.
Sayfa boyutunu, kalınlığını, miktarını ve servis ortamını gönderin. Fiyat teklifi 24 saat içinde iade edilir.
Standart boyutlu levha, tüp, çubuk ve conta numuneleri kalite değerlendirmesi için ücretsiz olarak sağlanır; alıcı kargo ücretini karşılar. Özel boyutlar çizimde belirtilir.
Standart ölçülerde küçük deneme siparişleri kabul edilir. Adet arttıkça adet fiyatlandırması uygulanır.
Talep edilmesi halinde sevkiyatla birlikte malzeme sertifikaları, muayene raporları ve uygunluk beyanları da verilmektedir.
Ödeme koşulları, sevkıyattan önce %70 bakiye ile %30 T/T depozitosudur. Sevkiyat normalde fabrikadan yaklaşık bir saat uzaklıktaki Ningbo Limanı'ndan yapılıyor, bu da iç lojistiği kısa tutuyor. Ticari şartların tamamı şu sayfada listelenmiştir:SSS sayfası.
İçi boş cam mikrokürelerle güçlendirilmiş saf PTFE'den yapılmış yüksek performanslı bir conta malzemesidir. Standart PTFE sürekli yük altında sürünür veya soğuk akar ve zamanla cıvata torkunu kaybeder. Cam mikroküre PTFE bu sürünmeye karşı direnç gösterir ve çok daha yüksek bir geri kazanım oranı sağlar, böylece sızdırmazlık kuvvetini daha uzun süre korur, daha az yeniden torklama gerektirir ve zorlu hizmetlerde daha uzun süre dayanır.
Evet — bu onun birincil uygulamalarından biridir. Malzeme cam kaplı, seramik ve plastik flanşlarda düşük cıvata torklu sızdırmazlık için tasarlanmıştır. Yumuşaktır ve son derece uyumludur; çizikleri, çukurları ve yüzey düzensizliklerini yüksek sıkıştırma kuvveti olmadan doldurur. Bu önemlidir çünkü cam kaplamalı bir flanşa aşırı tork uygulanması kaplamayı çatlatabilir ve her onarım, hem parçalar hem de aksama süresi açısından maliyetlidir.
pH 0-14 aralığının tamamını kapsar ve çoğu asit, alkali, solvent ve hidrokarbona uygundur. BuOlumsuzhidroflorik asitle uyumludur, çünkü cam mikroküreler HF hizmetinde çözülür ve conta bozulur; orada işlenmemiş PTFE veya karbon dolgulu PTFE kullanın. Basınç tavanı 55 bar'dır (800 PSI) — bunun üzerinde cam elyaf dolgulu PTFE belirtin.
